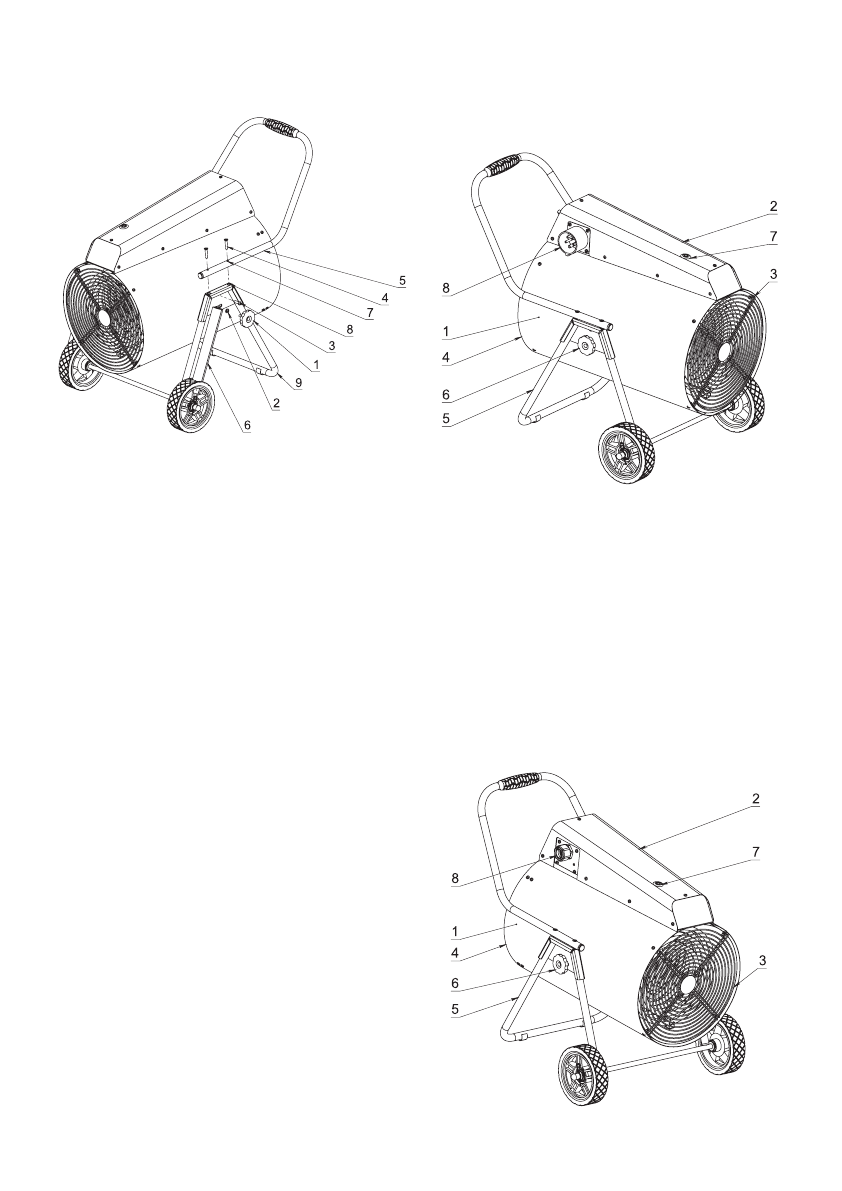

Устройство прибора

Рис. 5

1.Барашковый винт

2.Шайба 6

3.Винт М6х20

4.Винт М6х30

5.Ручка

6.Изолон

7.Отверстие на ручке

8.Резьбовая гайка

9.Колесная опора

Устройство прибора

Несущая конструкция тепловентилятора (см. рис.

6.1, 6.2) состоит из кожухов наружного (1) и вну-

треннего, изготовленных из листовой стали и

имеющих цилиндрическую форму. Во внутрен-

нем кожухе размещены вентилятор и трубча тые

электронагревательные элементы. Сверху кожуха

расположен корпус блока управления (2). Кожух

наружный, закрыт воздухозабор ной (4) и возду-

ховыпускной (3) решетками, винтами устанавли-

вается на подставку (опору) (5) и имеет возмож-

ность поворота в вертикальной плоскости. Угол

поворота фиксируется ба рашковыми винтами (6).

Вентилятор затягива

ет воздух через отверстия

воздухозаборной решетки. Воздушный поток, втя-

нутый вен тилятором в корпус, проходя между пет-

лями трубчатых электронагревательных элемен-

тов, нагревается и подается в помещение через

отверстия воздуховыпускной решетки.

Модель Р2-22

Рис. 6.1

1. Корпус

2.  Блок управления

3.  Воздухозаборная решетка

4.  Воздуховыпускная решетка

5.  Колесная опора

6.  Барашковый винт

7.  Кнопка сброса аварийного термостата

8.  Трехфазная вилка

Модель Р2-30

Рис. 6.2
