7

Пошаговая схема действий по переустановке

теплообменника при реализации конструк-

торских решений

1. Отвернуть саморезы, фиксирующие лицевую

крышку водяной завесы и снять лицевую
крышку водяной завесы.

2. Отвернуть 4 гайки (2 штуки слева и 2 штуки

справа), фиксирующие теплообменник к кор-
пусу водяной завесы и достать теплообмен-
ник из водяной завесы.

3. Открыть техническое окошко под патрубки

теплообменника путем срезания перемы-
чек.

4. Установить теплообменник в водяную за-

весу (патрубки должны выходить во вновь
проделанное техническое окошко) и за-
фиксировать его к корпусу водяной завесы
при помощи 4 гаек.

5. Установить обратно лицевую крышку водяной

завесы и закрепить саморезами.

Подключение теплоносителя

Подключение теплоносителя к тепловой завесе
производится через патрубки DIN 3/4” специа-
лизированными монтажными организациями
по разработанным ими схемам подключения.

ВНИМАНИЕ!

Подведение теплоносителя должно быть толь-
ко через запорный вентиль.
Для расширения функциональных возможнос-
тей тепловентилятора потребитель может пре-
дусмотреть установку смесительного узла.

ПРИ МЕ ЧА НИЕ:

При подключении тепловентилятора к тепловой сети
без использования смесительного узла необходима
обязательная установка водяного фильтра.

Подключении к сети питания

Подключение к электросети осуществляется че-
рез автоматический выключатель в соответствии
с «Правилами эксплуатации электроустановок».

Подготовка к работе

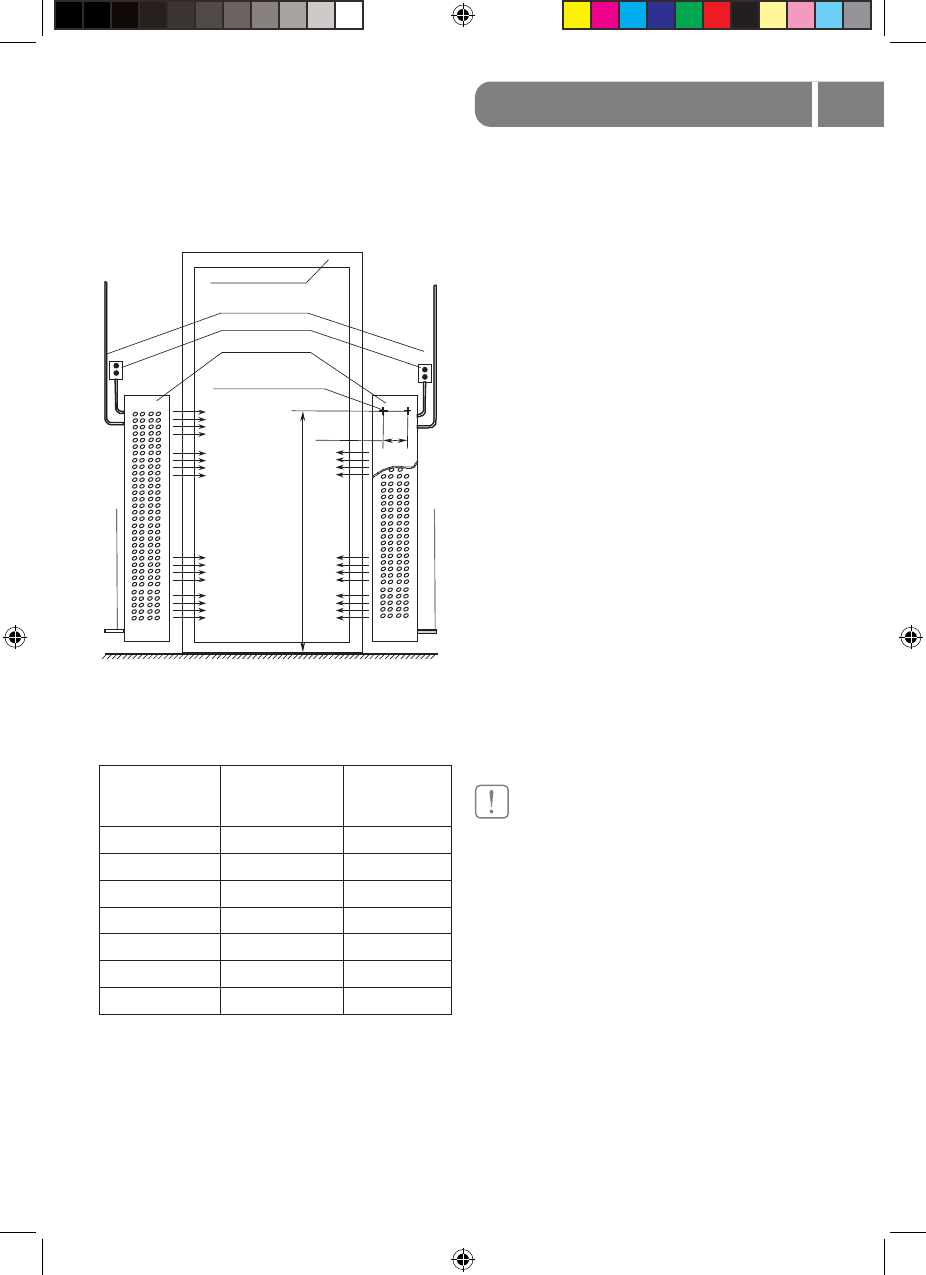

При вертикальном монтаже завесы, т.е. установ-
ка тепловентилятора сбоку от проема на стене
производится в соответствии с рисунком ниже
на двух шурупах 5х70, закрепленных на стене.

На задней стенке завесы имеются две пары
отверстий с прорезями под шурупы (одна
пара – для установки слева от проема, дру-
гая – для установки справа).

Переустановка теплообменника

Изначально теплообменник завесы рассчи-
тан на установку справа от проема, для ус-
тановки завесы слева от проема необходимо
выполнить несколько действий.

Наименование

модели

Величина W

Значения, мм

Величина L

Значения,

мм

ВНС-10WR

218

1150

ВНС-16 WR

218

1650

ВНС-22 WR

218

2100

ВНС-15WR

252

1200

ВНС-36WR

252

2100

ВНС-12WR

115

1900

ВНС-8WR

115

1180

Стена

Стена

Коробка проема

Кабель питания
(не поставляется)

Пульт управления

Тепловентилятор

Крепление к стене
(два отверстия)

Подвод телоносителя

Подвод телоносителя

Вых

од возду

ха

Вых

од возду

ха

L мм, min

W mm
