Обогреватели Ballu BHC 12 WR/25 - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.
Если остались вопросы, задайте их в комментариях после инструкции.
"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
Загружаем инструкцию
15
Приложение 2
А1 – пульт управления,
С1 – конденсатор;
М1 – двигатель;
R1, R2 – резисторы;
XT1, XT2 – блоки клеммников.
Цепь
L
N
PE
XT1
XT2
C1
M1
А1
Конт.
1
2
5
6
7
L
N
R2
R1
220 B ~ 50 Гц
1
2
3
1
2
3
Цепь
Вент. 1
Вент. 2
Рис. 3

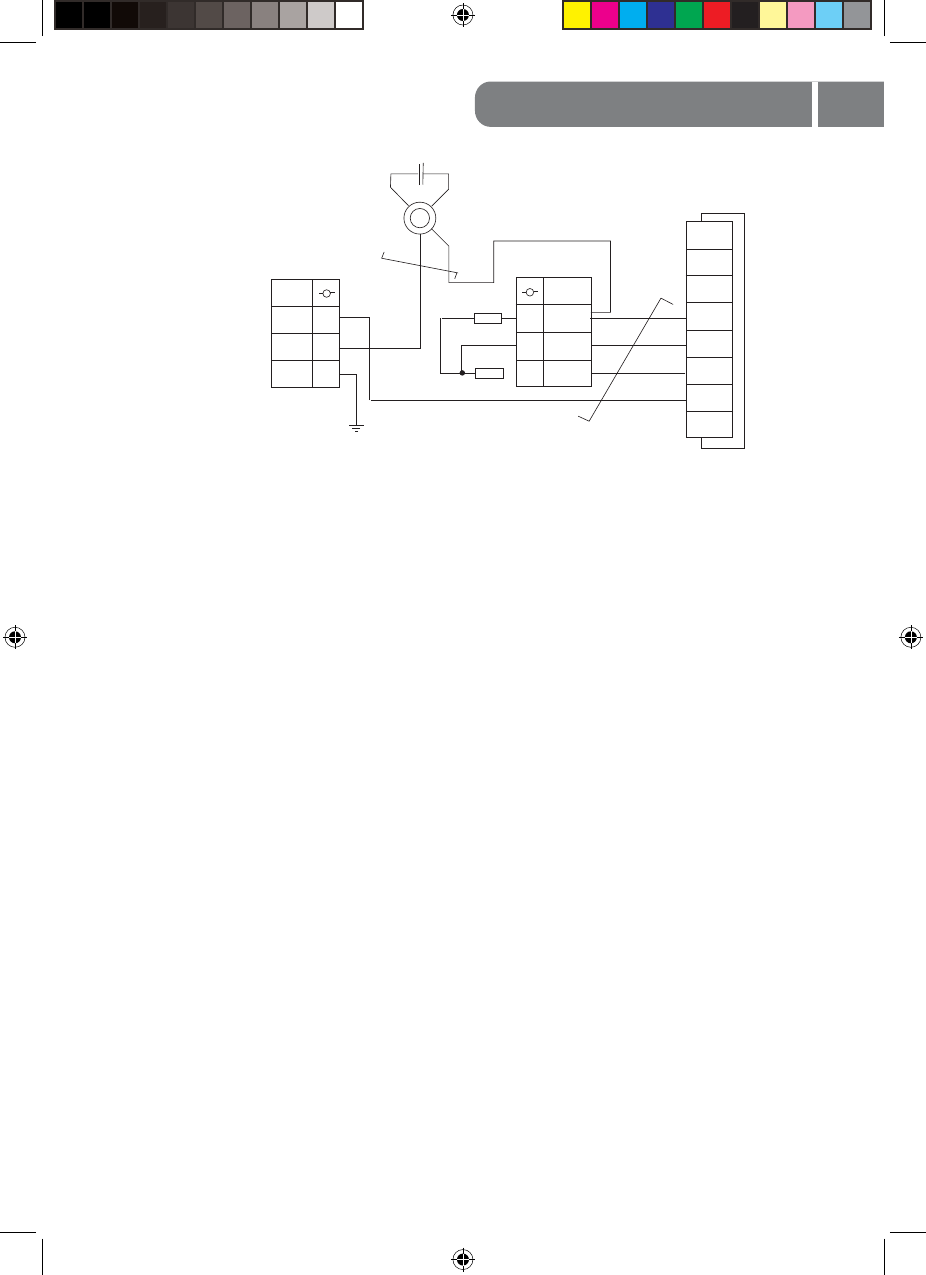

Схема электрическая принципиальная BHC-15WR, BHC-36WR.
Ballu BHC WR all.indd 15
Ballu BHC WR all.indd 15
08.07.2010 10:48:33
08.07.2010 10:48:33
