Назначение и применение

Назначение и применение
прибора

Назначение

• Воздушно-тепловая завеса предназначена

для создания направленного воздушного по-
тока препятствующего проникновению внутрь
помещения холодного наружного воздуха и
снижения тепловых потерь в помещения.

•  В летнее время они могут работать как воздуш-

ные завесы без подключения теплоносителя,
предохраняя от проникновения внутрь поме-
щения теплого наружного воздуха и пыли.

•  Завеса предназначена для эксплуатации в

районах с умеренным и холодным климатом,
в помещениях с температурой окружающего
воздуха от –10°С до +40°С и относительной
влажности воздуха не более 80% (при тем-
пературе +25°С) в условиях, исключающих
попадание на нее капель и брызг, а также
атмосферных осадков.

Применение прибора

•  Применяется для разграничения зон с раз-

личными климатическими условиями.

Устройство и принцип

работы электрических завес

Устройство

Завеса состоит из корпуса* (1), изготовленного
из листовой стали, покрытой высококачествен-
ным полимерным покрытием. Внутри корпуса
расположен теплообменник, вентилятор – ра-
бочее колесо и электродвигатель в моделях
BHC-8WR, BHC-10WR, BHC-12WR, вентилятор
– два рабочих колеса электродвигатель и элек-
тродвигатель, расположенный сбоку от двух ра-
бочих колес в моделях BHC-16WR, BHC-22WR;
вентилятор – два рабочих колеса и электродви-
гатель, расположенный между двух рабочих

колес в модели BHC-36WR. В состав изделия
входит выносной пульт управления.

Принцип работы

Вентиляторы забирают воздух через пере-
днюю перфорированную решетку корпуса
(2), поток воздуха, проходя через теплооб-
менник, нагревается и выбрасывается через
воздуховыпускное сопло (3) в виде направ-
ленной струи.

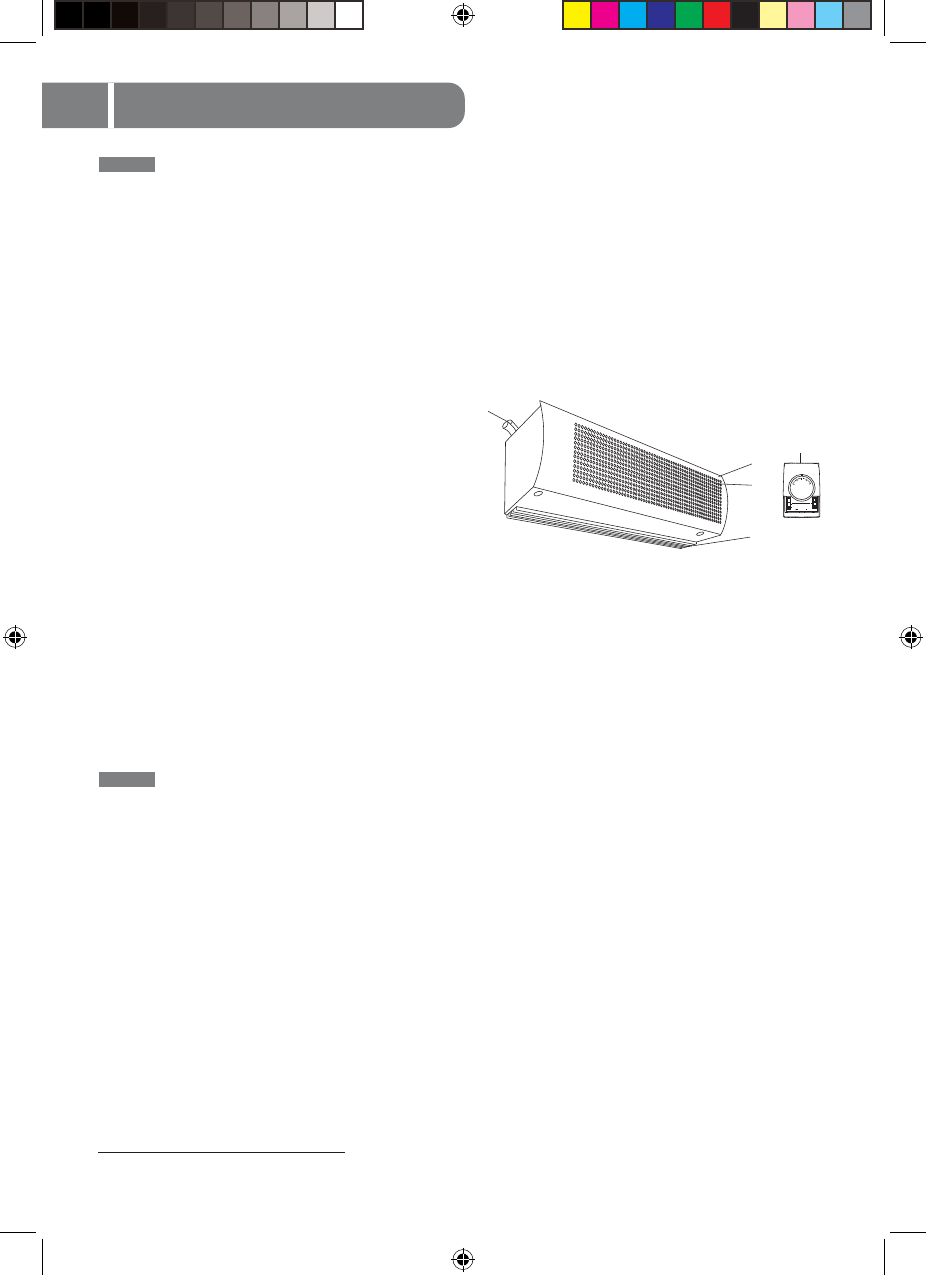

1 – Корпус завесы*.
2 – Передняя воздухозаборная решетка.
3 – Воздуховыпускное сопло.
4 – Патрубки подвода/отвода/слива теплоноси-

теля.

5 – Пульт управления.

Управление завесой

Управление завесой осуществляется с помощью
выносного проводного пульта, позволяющего ре-
гулировать воздухопроизводительность завесы.
Проводной пульт управления осуществляет двух-
ступенчатую регулировку скорости воздушного
потока с режимами «Вентиляция1» – частичная
мощность и «Вентиляция2» – полная мощность.
Двухступенчатая регулировка скорости воздуш-
ного потока позволяет выбрать наиболее ком-
фортный уровень обдува.
Для завес с водяным теплообменником регули-
ровка тепловой мощности с пульта управления
возможна при наличии смесительного узла (оп-
ция), где мощность регулируется термостатом,
включенным в цепь управления электропривода
3-х ходового вентиля.

1

2

3

10

30

25

15

20

°C

0

0

0

5

4

* Дизайн приобретенного Вами прибора может отличаться от изображенного схематически образца.
