DE

10

Der Warmlufterzeuger ist auf eine planen, stabilen und nivellierten

Oberfläche  aufzustellen,  um  Kippgefahr  für  das  Gerät  und/oder  den
Austritt von Heizöl aus dem Füllstopfen des Tanks zu vermeiden.

Der  Warmlufterzeuger  kann  in  der  Betriebsart  “Lüftung”  arbeiten.

Hierzu  ist  der  Schalter  (14)  in  die  Stellung      zu  schalten.  Der
Ventilatormotor

wird  gestartet,  während  der  Brenner  ausgeschaltet

bleibt.

Der  Warmlufterzeuger  kann  in  der  Betriebsart  “Heizung”  arbeiten.

Hierzu  ist  der  Schalter  in  die  Stellung    zu  schalten.  Der
Ventilatormotor  und  der  Brennermotor  werden  gestartet  und  wenige
Sekunden später beginnt der Verbrennungsbetrieb.

Die Heizleistung des Warmlufterzeugers ist auswählbar, indem der

Schalter  (18)  auf  die  erste  Leistungsstufe  (

I  S

)  oder  auf  die  zweite

Leistungsstufe (

II S

) gestellt wird.

In  der  Betriebsart  “Heizung”  kann  der  Warmlufterzeuger  nur  im

Automatikbetrieb

arbeiten,

wenn

an

das

Gerät

eine

Kontrollvorrichtung z.B. ein Thermostat oder eine Uhr angeschlossen
ist. Hierzu ist das Kabel

an den Klemmen 2 und 3 des mit dem Gerät

mitgelieferten  Steckers  (15)  zu  befestigen  (der  Leiterdraht,  der  die
beiden  Anschlussklemmen  verbindet,  ist  zu  entfernen  und  eventuell
nur  dann  wieder  anzubringen,  wenn  der  Warmlufterzeuger  ohne
Kontrollvorrichtung arbeiten soll).

Achtung

Bei  Beendigung  des  Anlaufzyklus  bestätigt  die
elektronische  Steuereinheit  durch  eine  kurze  rote
Blinkanzeige  der  Taste  (13),  dass  der  Anlauf  des
Warmlufterzeugers abgeschlossen ist.

Bei  Erstinbetriebnahme  oder  nach  vollständiger  Entleerung  des

Heizkreislaufs,  kann  der  Zufluss  von  Heizöl  zur  Düse  ungenügend
sein  und  den  Eingriff  der  Flammenkontrolleinrichtung  bewirken,  die
den  Warmlufterzeuger  abschaltet.  In  einem  solchen  Fall,  die  Reset-
Taste (13) drücken und das Gerät neu starten.

Bei  Betriebsausfall  des Gerätes sind  zuerst  die  folgenden Schritte

auszuführen:

1.

Kontrollieren, dass im Tank noch Heizöl vorhanden ist;

2. Die Reset-

Taste (13) drücken;

3.

Falls  das  Gerät  nach  Ausführung  der  genannten  Schritte  nicht
funktioniert,

den  Abschnitt  „STÖRUNGEN,  URSACHEN  UND

ABHILFEN  ”  durchlesen  und  den  Grund  für  den
Funktionsausfall ermitteln.

Achtung

Das  Gerät  nie  durch  Abziehen  des  Netzsteckers
ausschalten,

da  dies  zu  einer  Überhitzung  führen

kann.

STILLSETZUNG

Zur  Stillsetzung  de

s  Gerätes  ist  der  Schalter  (14)  in  die  Position

„0“  zu  schalten  oder  die  Kontrollvorrichtung  zu  betätigen  (z.B.
Einstellung  des  Thermostats  auf  eine  niedrigere  Temperatur).  Der
Brenner schaltet ab und der Ventilator arbeitet ca. 90 s weiter, bis die
Brennk

ammer abgekühlt ist.

TRANSPORT UND HANDHABUNG

Achtung

Vor  dem  Ortswechsel  des  Gerätes  sind  die  folgenden
Maßnahmen zu ergreifen:
•  Das  Gerät  gemäß  den  Anweisungen  aus  dem

Abschnitt „STILLSETZUNG“ stoppen;

•  Die  elektrische  Versorgung  durch  Abziehen  des

Netzsteckers abschalten;

•  Abkühlung des Warmlufterzeugers abwarten.

Vor Anheben oder Versetzen des Warmlufterzeugers ist
sicherzustellen, dass der Verschluss des Heizöltanks sicher befestigt
ist.


Achtung

Während  der  Handhabung  oder  des  Transports  des
Ger

ätes  kann  Heizöl  auslaufen.  Der  Füllstopfen  des

Tanks  gewährleistet  keine  Dichtheit,  damit  Luft
eingeleitet  und  der  Tank  während  des  Gerätebetriebs
entleert werden kann.


Der  Warmlufterzeuger  kann  in  der  mobilen  Version  mit  Laufrollen
oder  in  der  Hängeversion  mit  einem  Trägergestell  geliefert  werden,
das  über  Ankerelemente  für  die  Befestigung  mit  Seilen  oder  Ketten
verfügt.  Im  erstgenannten  Fall  braucht  der  Warmlufterzeuger
lediglich  am  Stützgriff  ergriffen  und  auf  den  Laufrollen  verfahren  zu
werden.  Im  zwe

iten  Fall  ist  das  Gerät  mit  einem  Gabelstapler  o.ä.

anzuheben.

In diesem Fall ist vor dem Transport zu prüfen, dass sich die Seile

bzw.  Ketten  in  unversehrtem  Zustand  befinden  und  sicher  befestigt
sind.

WARTUNG

Für einen einwandfreien Gerätebetrieb sind die Brennkammer, der

Brenner und der Ventilator regelmäßig zu reinigen.

Achtung

Vor  Wartungsarbeiten  sind  die  folgenden  Maßnahmen
zu ergreifen:
•  Das  Gerät  gemäß  den  Anweisungen  aus  dem

Abschnitt „STILLSETZUNG“ stoppen;

•  Die  elektrische  Versorgung  durch  Abziehen  des

Netzsteckers abschalten;

•  Abkühlung des Warmlufterzeugers abwarten.

Alle 50 Betriebsstunden:
•  Filtereinsatz  ausbauen,  herausziehen  und  mit  sauberem  Heizöl

reinigen;

•  Äußeres  Zylindergehäuse  abbauen,  die  Innenseite  und  die

Ventilatorschaufeln reinigen;

•  Zustand  der  Kabel  und  der  Hochspannungsstecker  an  den

Elektroden kontrollieren;

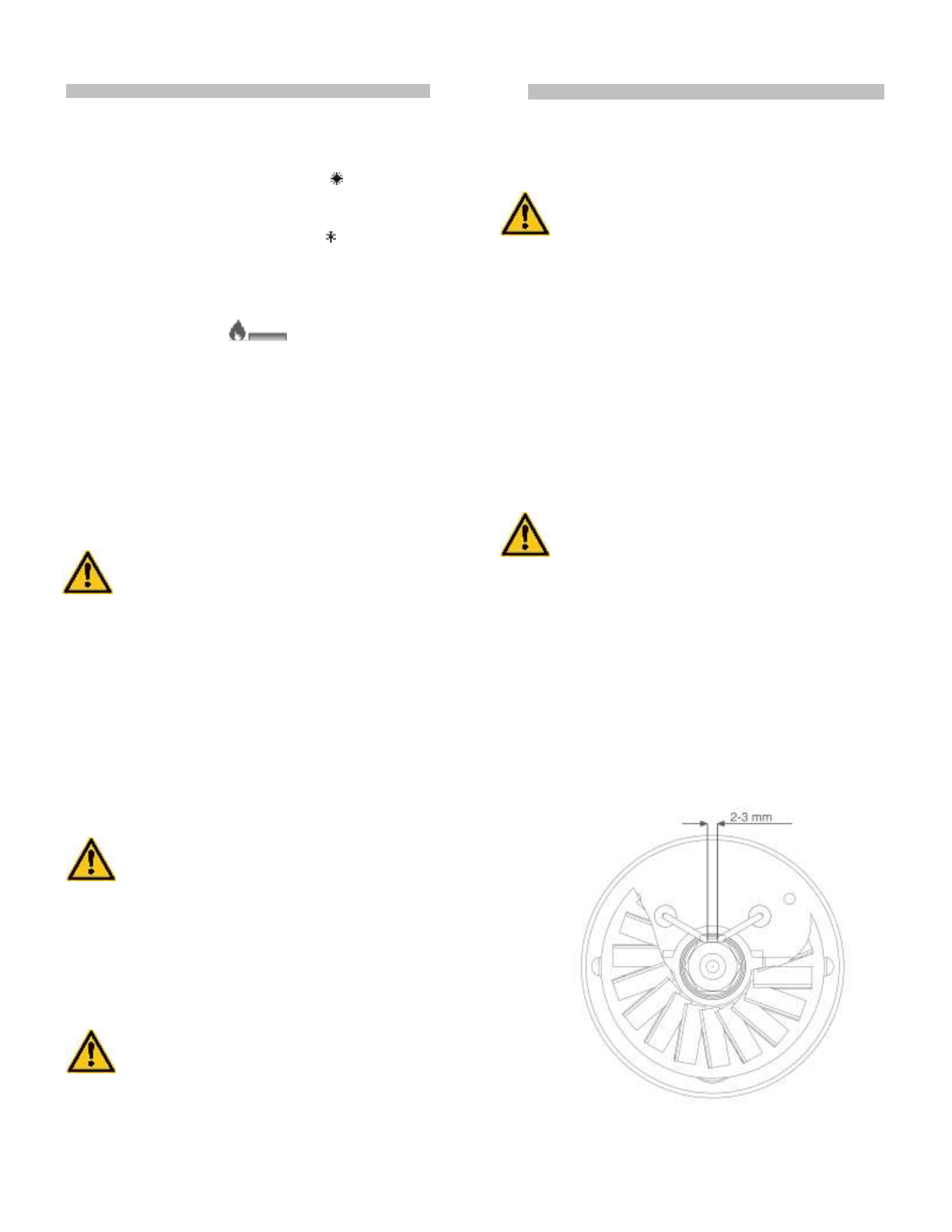

•  Brenner  ausbauen  und  seine  Bestandteile  reinigen.  Elektroden

reinigen  und  Abstand  auf  den  Wert  einstellen,  der  im  Abschnitt
„EINSTELLUNG DER ELEKTRODEN“ angegeben ist.

II S

I S
