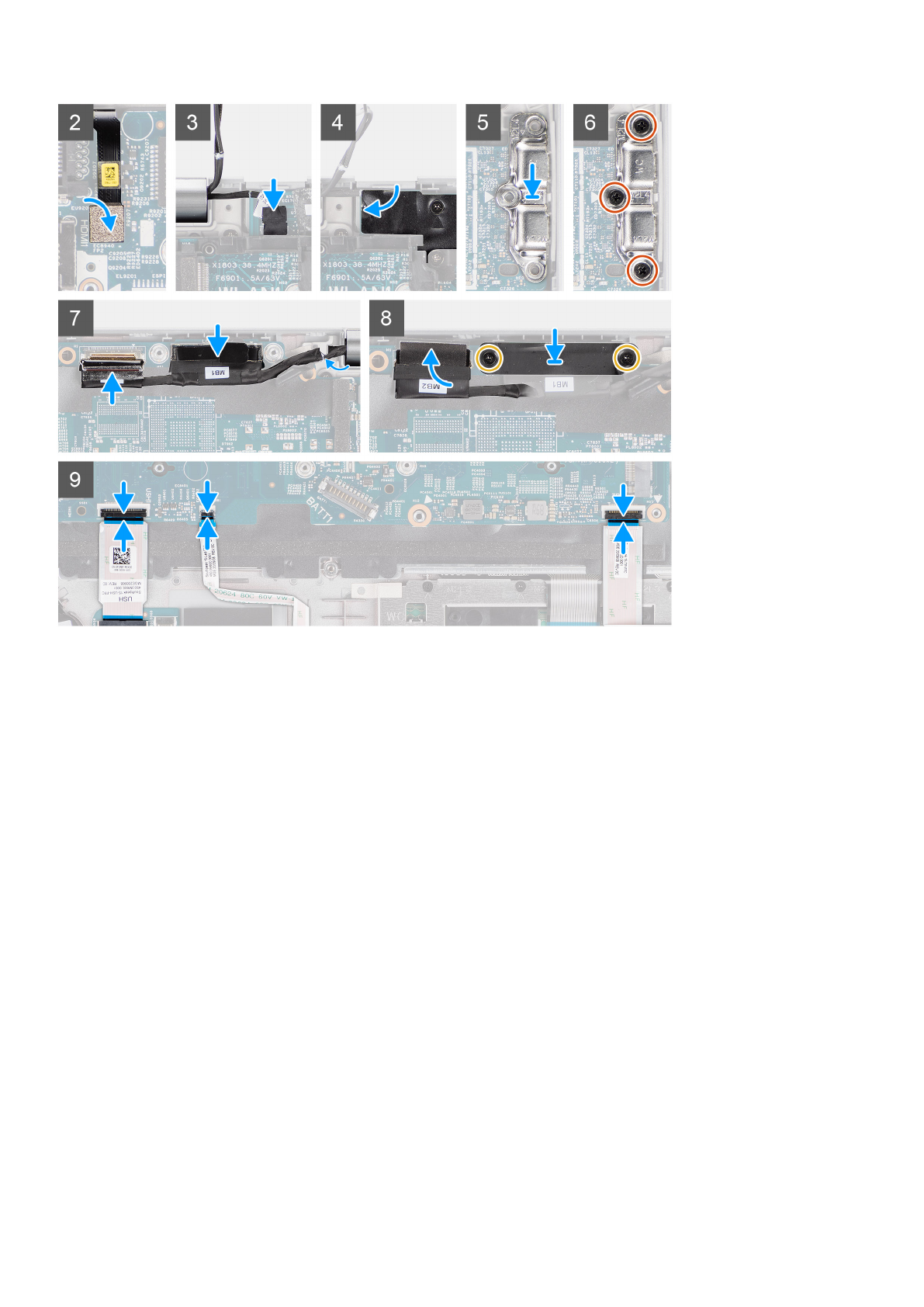

1.
Переверните
системную
плату
и
подключите
кабель
батарейки
типа
«
таблетка
»
к
разъему
на
системной
плате
.
2.
Переверните
и
сдвиньте
системную
плату
так
,
чтобы
придвинуть
разъем
USB Type-C
к
опоре
шарнира
,
а
после
этого
совместите
резьбовые
отверстия
на
системной
плате
с
резьбовыми
отверстиями
на
упоре
для
рук
в
сборе
и
клавиатуре
в
сборе
.
3.
Закрутите
три
винта
(M2x3),
которые
крепят
системную
плату
на
упоре
для
рук
в
сборе
и
клавиатуре
в
сборе
.
4.
Проложите
кабель
батарейки
типа
«
таблетка
»
через
направляющие
на
упоре
для
рук
в
сборе
и
приклейте
батарейку
к
упору
для
рук
в
сборе
.
5.
Подсоедините
кабель
сканера
отпечатка
пальца
к
разъему
системной
платы
.
6.
Подсоедините
кабель
платы
датчика
к
разъему
на
системной
плате
и
приклейте
ленту
,
которой
кабель
крепится
на
ней
.
7.
Выровняйте
скобу
порта
USB Type-C
и
установите
на
системной
плате
.
8.
Закрутите
три
винта
(M2x4),
которые
крепят
скобу
порта
USB Type-C
на
системной
плате
.
9.
Проложите
кабели
дисплея
и
eDP
через
направляющие
на
системной
плате
.
10.
Подключите
кабель
eDP
к
разъему
на
системной
плате
.
11.
Подсоедините
кабель
дисплея
к
соответствующему
разъему
на
системной
плате
.
12.
Приклейте
ленту
,
которой
кабель
дисплея
крепится
к
системной
плате
.
13.
Совместите
резьбовые
отверстия
на
скобе
кабеля
eDP
с
резьбовыми
отверстиями
на
системной
плате
.
14.
Закрутите
два
винта
(M2x3),
которыми
скоба
кабеля
eDP
крепится
на
системной
плате
.
15.
Подсоедините
кабель
платы
USH
к
системной
плате
и
закройте
защелку
,
чтобы
зафиксировать
кабель
на
системной
плате
.
16.
Подсоедините
кабель
индикаторов
к
системной
плате
и
закройте
защелку
,
чтобы
зафиксировать
кабель
на
системной
плате
.
17.
Подсоедините
кабель
сенсорной
панели
к
системной
плате
и
закройте
защелку
,
чтобы
закрепить
кабель
на
системной
плате
.
