Действия
ПРИМЕЧАНИЕ
:
Системную
плату
можно
извлекать
и
устанавливать
,
не
отсоединяя
прикрепленного
к
ней
охлаждающего
модуля
,
чтобы
упростить
процедуру
и
не
нарушить
тепловой
контакт
между
системной
платой
и
радиатором
.
Для
этого
необходимо
открутить
два
винта
M2x5,
которыми
вентилятор
крепится
на
упоре
для
рук
.
1.
Отсоедините
кабель
сканера
отпечатка
пальца
от
разъема
на
системной
плате
.
2.
Отклейте
клейкую
ленту
и
отсоедините
кабель
платы
датчика
от
разъема
на
системной
плате
.
3.
Открутите
три
винта
(M2x4),
которыми
скоба
порта
USB Type-C
крепится
на
системной
плате
.
4.
Открутите
два
винта
(M2x3),
которыми
скоба
кабеля
eDP
крепится
на
системной
плате
.
5.
Снимите
скобу
кабеля
eDP
с
компьютера
.
6.
Отклейте
ленту
,
которой
кабель
дисплея
крепится
к
системной
плате
.
7.
Потяните
за
язычок
,
чтобы
отсоединить
кабель
дисплея
от
разъема
на
системной
плате
.
8.
Отсоедините
кабель
eDP
от
разъема
на
системной
плате
и
извлеките
его
из
направляющих
.
9.
Откройте
защелку
и
отсоедините
кабель
платы
USH
от
системной
платы
.
10.
Откройте
защелку
и
отсоедините
кабель
платы
индикаторов
от
системной
платы
.
11.
Откройте
защелку
и
отсоедините
кабель
сенсорной
панели
от
системной
платы
.
12.
Подденьте
батарейку
типа
«
таблетка
»
с
упора
для
рук
в
сборе
и
извлеките
ее
из
направляющих
.
13.
Открутите
три
винта
(M2x3),
которыми
системная
плата
крепится
на
упоре
для
рук
в
сборе
и
клавиатуре
в
сборе
.
14.
Снимите
системную
плату
с
упора
для
рук
в
сборе
и
клавиатуры
в
сборе
.
15.
Переверните
системную
плату
и
отсоедините
кабель
батарейки
типа
«
таблетка
»
от
разъема
на
системной
плате
.
Установка
системной
платы
Предварительные
условия
Если
вы
заменяете
компонент
,
перед
его
установкой
извлеките
существующий
компонент
.
Об
этой
задаче

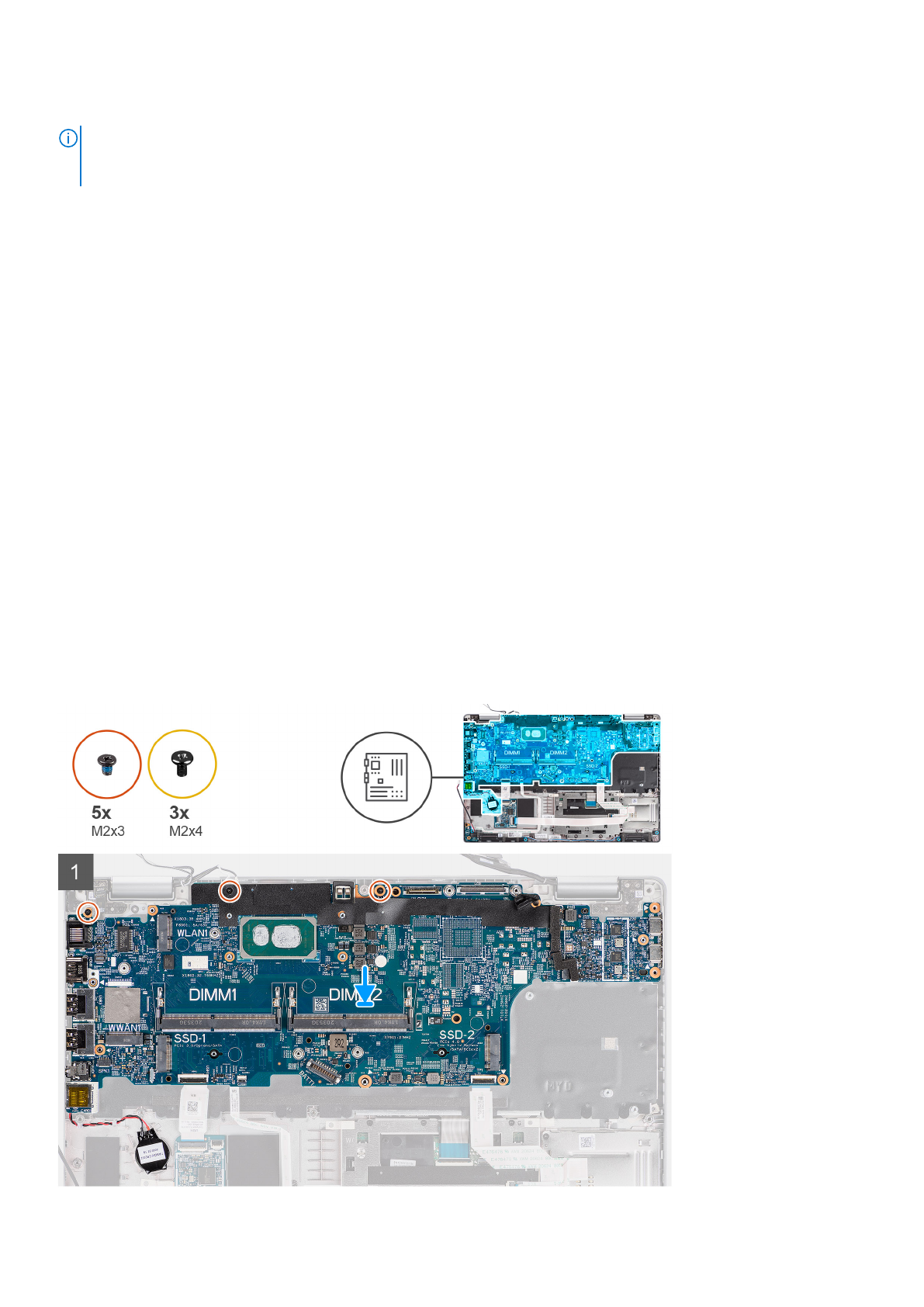

На
следующем
рисунке
показано
расположение
системной
платы
и
проиллюстрирована
процедура
установки
.
Извлечение
и
установка
компонентов
57
