Installing the power button with fingerprint reader
Prerequisites
CAUTION:
The information in this section is intended for authorized service technicians only.
If you are replacing a component, remove the existing component before performing the installation process.
About this task

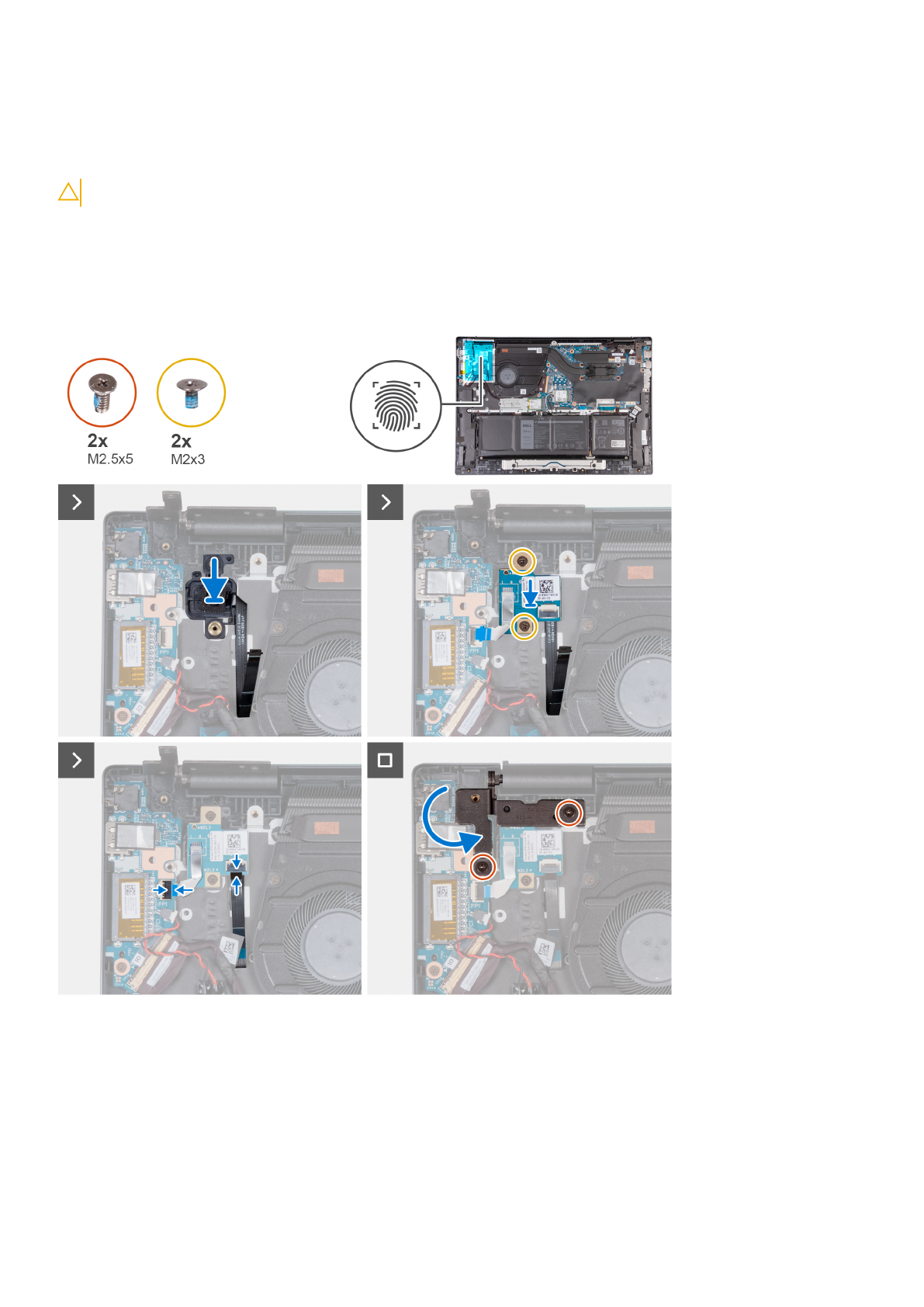

The following image(s) indicate the location of the power button with fp and provides a visual representation of the installation
procedure.
Steps
1. Place the power button with optional fingerprint reader on the palm-rest and keyboard assembly.
2. Place the power-button board on the power button.
3. Align the screw holes on the power-button board with the screw holes on the palm-rest and keyboard assembly.
4. Replace the two screws (M2x3) to secure the power-button board to the palm-rest and keyboard assembly.
5. Connect the power-button board cable to I/O board and close the latch.
6. Connect the finger-print reader cable to the power-button board and close the latch.
58
Removing and installing Field Replaceable Units (FRUs)
