Ред.1

7

4.

ОБЩИЙ ВИД УСТРОЙСТВА

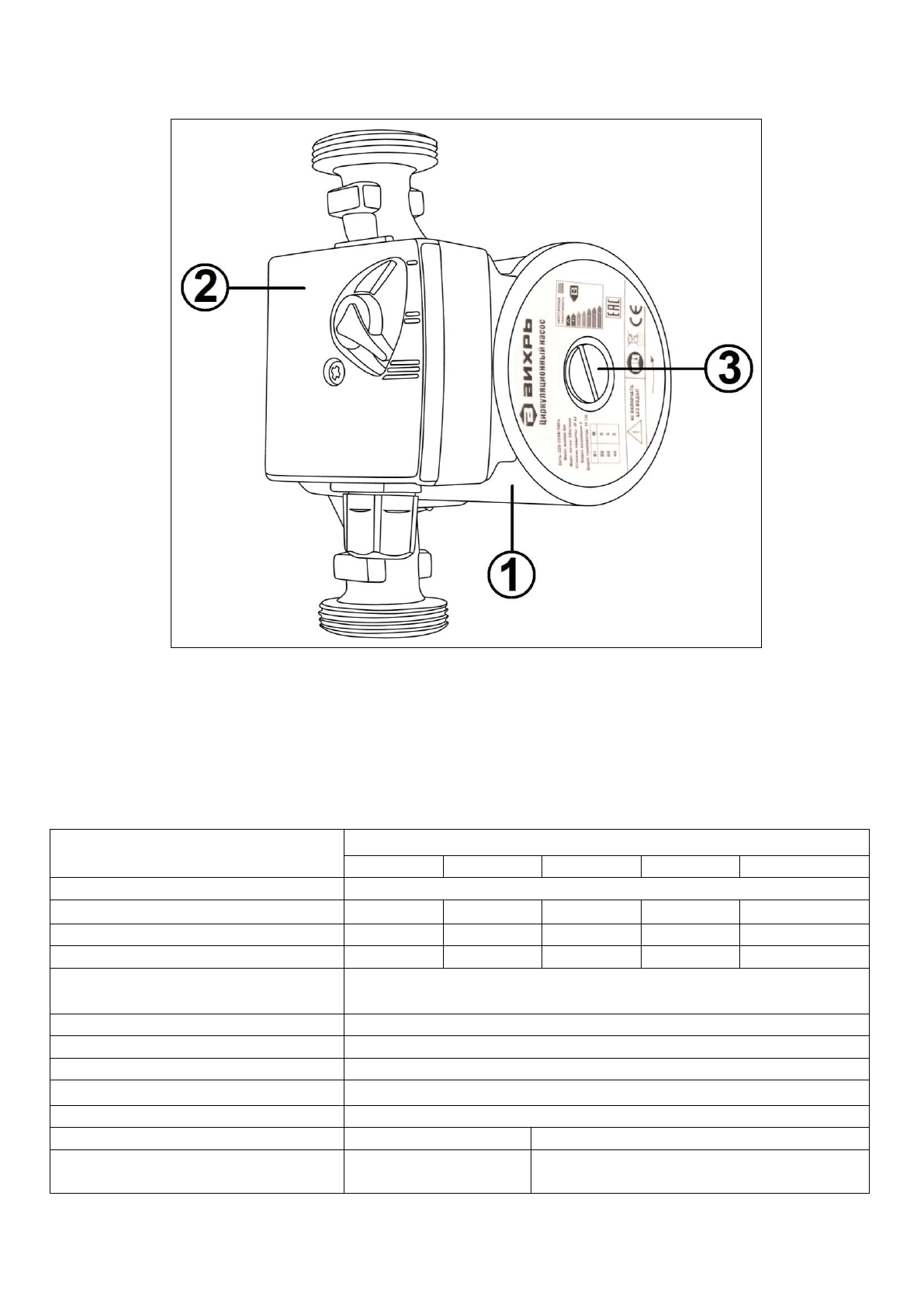

Рис.1 Общий вид устройства

1.

Корпус электродвигателя циркуляционного насоса

2.

Клеммная коробка с переключателем скоростей

3.

Заглушка ротора

5.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1 Технические характеристики

Серия Ц / Модель

Значение

Ц-25/4

Ц-25/6

Ц-32/4

Ц-32/6

Ц-32/8

Напряжение в сети

220-

230В/50Гц

Мощность, Вт

36/53/72

40/60/90

36/53/72

40/60/90

145/220/245

Напор, м

2/3/4

3/5/6

2/3/4

3/5/6

5/7/8

Максимальный поток, л/мин

50

50

50

50

170

Максимальное давление в

системе, бар

10

Степень защиты

IP44

Класс изоляции

H

Класс температур

TF 110

Материал крышки насоса

Чугун

Материал корпуса двигателя

Алюминий

Размер резьбы на насосе

1,5 дюйма

2 дюйма

Размер соединительной гайки-

переходника

1 дюйм

1,25 дюйма
