Ред.1

11

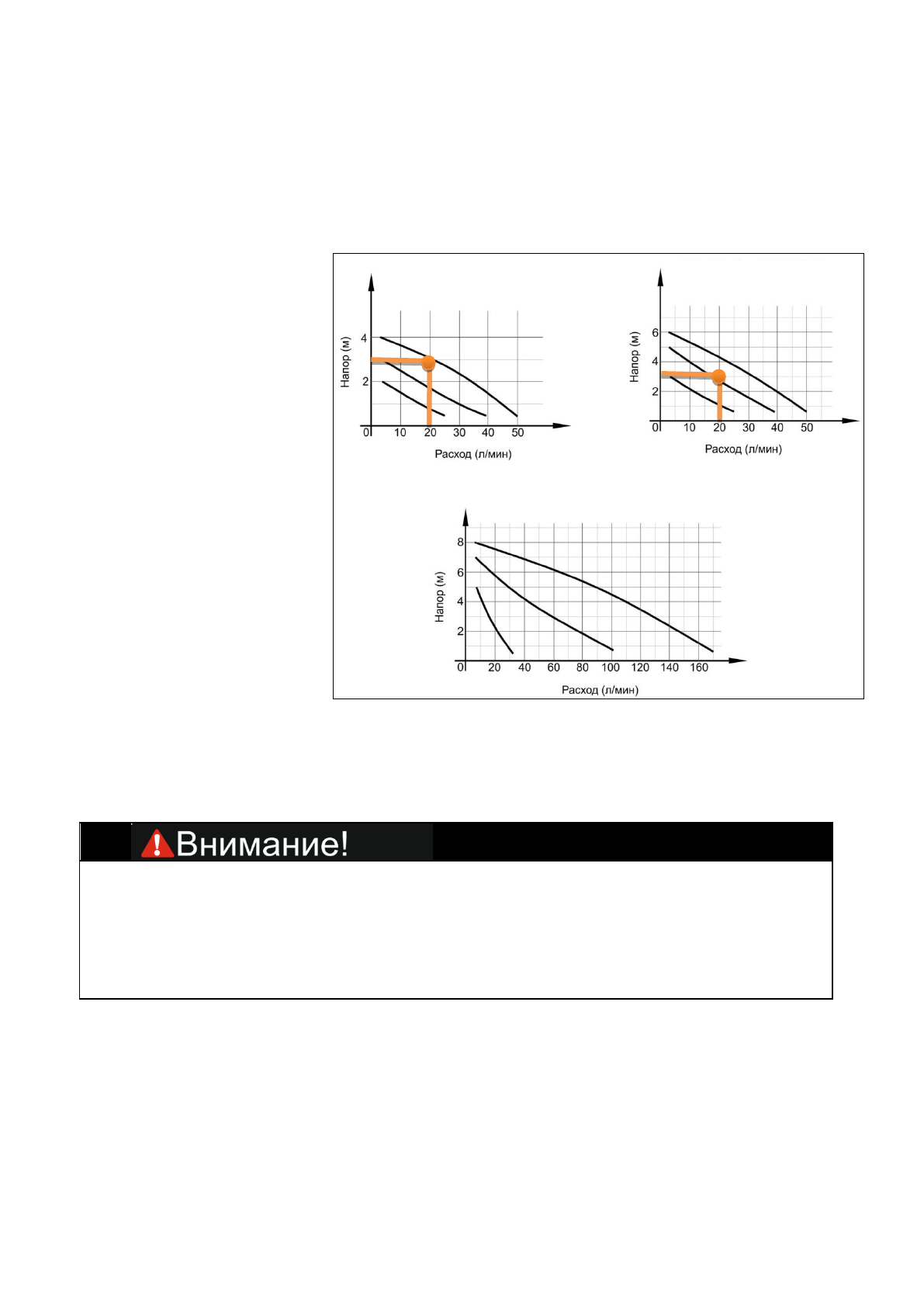

Ц-25/4 и Ц-32/4

Ц-32/8

Ц-25/6 и Ц-32/6

перевода  м3/ч  в  л/мин  нужно  значение  умножить  на  1000  и  разделить
на  60).при  напоре  3,04м.  Выбирать  нужно  отложив  по  шкале
полученный  напор,  и  смотреть,  чтобы  расход  при  этом  был  не  менее
рассчитанного выше. Смотрим график 1  для модели 4м:

По данным, расход 20 л/мин и напор 3,04м.
Наша  точка  лежит  на  кривой  3  скорости.  Это  значит,  что  насос

сможет

обеспечить

подачу

1,2м3/ч

в

нашей  системе,  но  на
максимальной
скорости.

Если

выбирать

насос  по  мощнее,  к
примеру 6м:

Здесь  наша  точка

лежит  почти  на  линии
второй  скорости.  Это
значит,  что  на  2
скорости

насос

сможет

дать

требуемый  расход,  а
на  третьей  сможет
прокачивать

около

2м3/ч,  что  улучшит
теплообмен системы.

Поэтому  для  нашей  системы  также  можно  использовать  насос  с

максимальным  напором  6м,  он  должен  работать  на  2  или  3  скорости
при  полной  мощности  котла.  Если  мощность  котла  снизить  (убавить
газ), то можно использовать 1 скорость работы.

7.

ПОДГОТОВКА УСТРОЙСТВА К РАБОТЕ И ПОРЯДОК РАБОТЫ

Циркуляционные  насосы  предназначены  для  обеспечения

циркуляции  воды  в  системах  отопления.  Данные  насосы  надежны,
экономичны  и  просты  в  использовании.  Удобны  для  использования  в
центральных отопительных установках.

Крышка  насоса  изготовлена  из  чугуна,  рабочее  колесо  из

При  расчетах  гидравлического  сопротивления  всей  отопительной  магистрали

не принимается во внимание высота (этажность) здания. То есть, величина высоты,
на которую насос должен будет поднимать воду, тут роли не играет!

Это  объясняется  тем,  что  система  замкнутая.  Поэтому  высота  подающей

линии  равняется  высоте  обратной  —  столбы  жидкости  в  них  уравновешены  между
собой.
