12

полимерных материалов, корпус электродвигателя из алюминия. Насос
имеет  три  скорости  работы,  выбираемые  ручным  переключением
вращающейся  ручки  на  клеммной  коробке.  Охлаждение  и  смазка
керамических

подшипников

осуществляется

перекачиваемой

жидкостью.

7.1

Подготовка к работе и монтаж

Установка насоса должна производиться только после выполнения все
паяльных и сварочных работ и промывки труб.

Насос  устанавливается  в  легкодоступном  месте,  чтобы  его  можно

было легко проверить или заменить.

Рекомендуется установить  запорные краны до и после насоса для

удобства  демонтажа  при  необходимости  его  замены,  ремонта  или
технического  обслуживания.  Краны  должны  быть  смонтированы  так,
чтобы  в  случае  протечки,  вода  не  попадала  на  электродвигатель  и
клеммную  коробку  насоса.  Ниже  представлена  рекомендуемая  схема
монтажа системы отопления (рис.2)

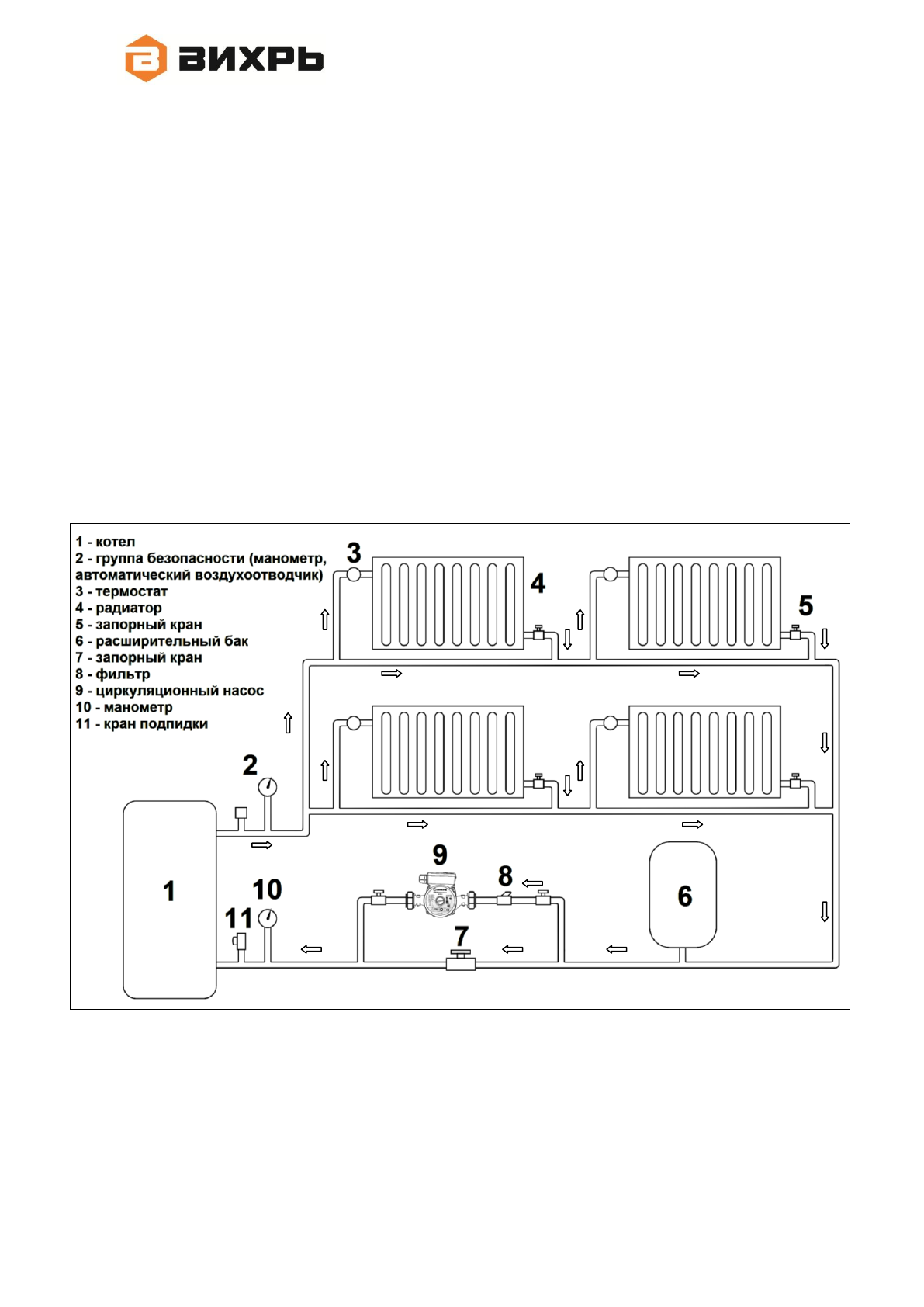

Рис. 2 Схема монтажа


На  насос  не  должны  передаваться  механические  напряжения  от

трубопровода и его вес.
