Скважинные насосы SQ, SQE

SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP

Защита от перегрузки

Высокая  нагрузка  насоса  приводит  к  повышенному  по-
треблению  тока.  В  электродвигателе  это  компенсиру ется
автоматическим  регулированием  частоты  вращения.  Если
частота  вращения  уменьшается  до  65%  от  номи нального
значения,  электродвигатель  выключается.  Любая  блокиров-
ка  рабочего  колеса  моментально  реги стрируется,  при  этом
питание отключается. Поэтому не требуются никакие допол-
нительные меры защиты.

Защита от перегрева

ПМ двигатели мало нагреваются во время работы благодаря
применению мощной встро енной системы охлаждения, отво-
дящей тепло от ротора, статора и подшипников, обеспечива-
ются оптимальные условия работы двигателя.

Для  обеспечения  дополнительной  защиты  электронный  блок
оборудован  встроенным  датчиком  температуры.  При  пере-
греве  двигатель  выключается;  когда  температура  уменьша-
ется, двигатель автоматически включается.

Эксплуатационная надежность

Электродвигатели  спроектированы  с  учетом  обеспече-
ния  высокой  надежности  и  обладают  следующими  кон-
струкционными особенностями:

•

 Применены  подшипники  из  высокопрочного  комбиниро-
ванного ма те риа ла карбида вольфрама/керамики

•

 Установлен  верхний  упорный  подшипник  для  защиты  от
осе вого смещения "всплытия" рабочего колеса

•

 Срок службы – как у обычных двигателей перемен ного тока.

Регулирование частоты вращения

Электродвигатель MSE 3 дает возможность регулировать ча-
стоту  вращения  в  пределах  65-100%  диапазона.  Можно  вы-
брать  точку  с  любой  характеристикой  из  рабочего  диапазо-
на  насоса.  Следо вательно,  характеристики  двигателя  могут
быть согла сованы с любыми требованиями.

Для регулирования частоты вращения необходимо использо-
вать блок управления CU 300 и пульт дистанционного управ-
ления  R100.  Дополнительно  для  вычисления  скорости  вра-
щения  насоса  можно  использовать  программу  «SQE  Speed
Calculation»  («Вычисление  частоты  вращения  насоса  SQE»)
для персонального компьютера. Частота вращения электрод-
вигателя рассчитывается на основании требуемых значений
напора и подачи. Для наглядности каждая рабочая точка мо-
жет быть показана на графике.

Монтаж

Насосы  SQ  и  SQE  могут  быть  установлены  вертикально,  го-
ризонтально или наклонно.

Примечание:

  Насос  никогда  не  должен  устанавливаться

ниже  горизонтальной  плоскости  относительно  положе ния
электродвигателя.

Следующие  отличительные  особенности  обеспечивают  про-
стоту установки насосов SQ и SQE:

•

Встроенный обратный клапан с пружиной

•

Простота в обращении, благодаря небольшому весу

•

Монтаж в скважинах диаметром от 3"

•

 В комплект поставки насосов SQE входит кабель

При  использовании  насосов  в  емкостях  и  водоемах  обяза-
тельно  использование  защитного  кожуха;  это  необходимо
для обеспечения достаточной скорости потока, проходящего
вдоль  электродвигателя;  для  обеспечения  достаточного  ох-
лаждения.

Техническое обслуживание

Модульная  конструкция  насоса  и  двигателя  облегчает  мон-
таж и обслуживание. Кабель со штекером присоединяются к
насосу с помощью разъемных соединений, что обеспечивает
легкую замену.

TM01 2999 2898

TM01 1375 4198

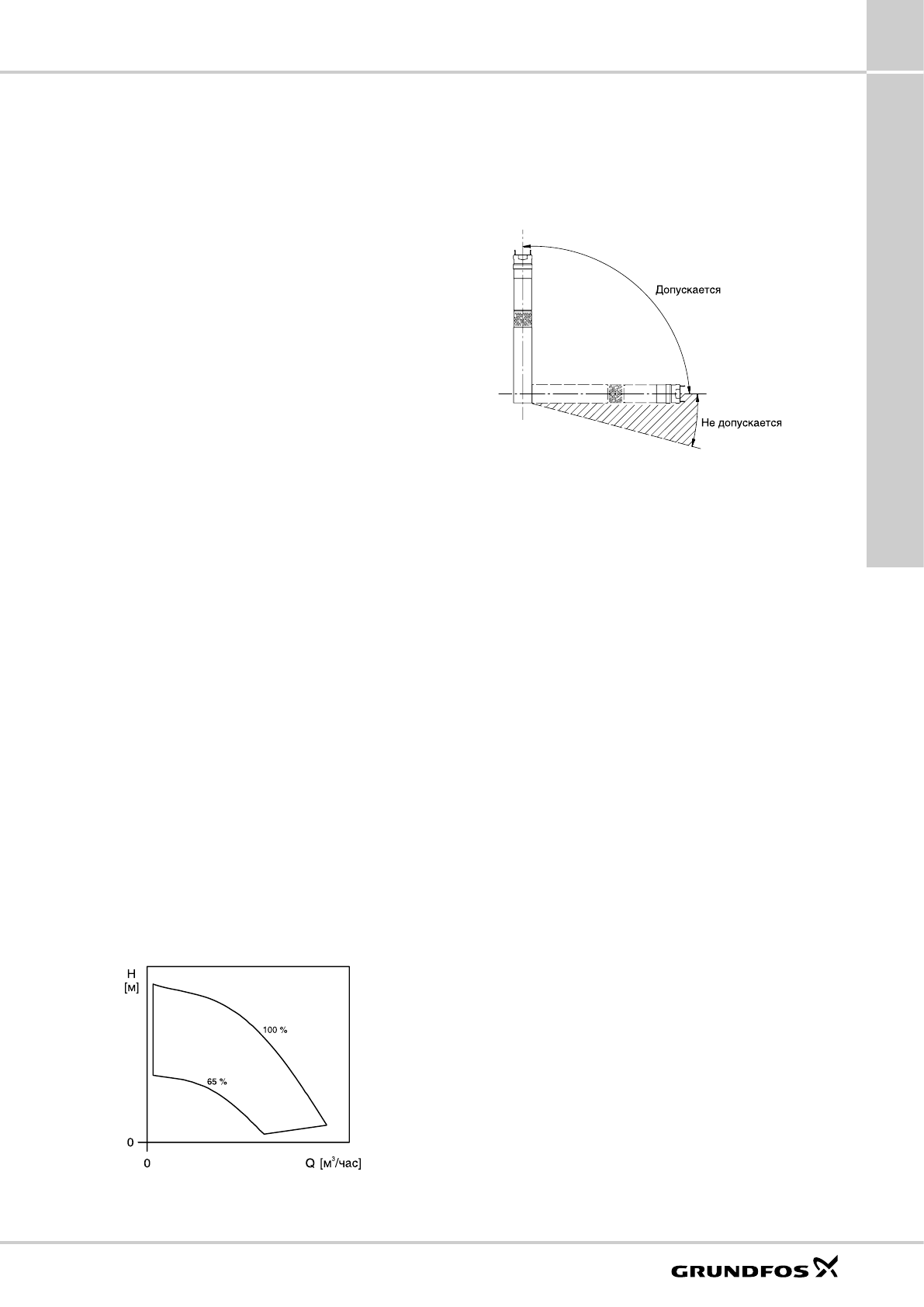

Рис 8.

 Монтаж насоса SQ/SQE.

Рис 7.

  Диапазон  допустимых  значений  частоты  вращения  электрод-

вигателя MSE 3.
