Миниатюрные насосы для повышения давления UPA

SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP

Описание

Материал

Чугун-

ный

кор-

пус,

DIN

Кор-

пус из

нерж.

стали,

DIN

Вал

Керамика
(оксид алюминия)

Защита ротора

Нержавеющая сталь

1.4301 1.4301

Гильза статора

Нержавеющая сталь

1.4301 1.4301

Подшипниковая пластина

Нержавеющая сталь

1.4301 1.4301

Кольцо упорного подшипника Нерж. стапь /

резина EPDM

1.4301 1.4301

Рабочее колесо

Композит РР 30% GF

Кольцо щелевого уплотнения Нержавеющая стапь

1.4301 1.4301

Клеммная коробка

Композит PPE/PS

Корпус клеммной коробки

Композит PPE/PS

Стопорное кольцо

Композит с матрицей
из стекловолокна

Корпус статора

AISi 10Cu2

Корпус насоса

Чугун GG 15/20

0.6020 1.4301

Радиальный подшипник

Керамика
(оксид алюминия)

Упорный подшипник

Графит

Прокладки

Резина EPDM

Расшифровка типового обозначения

Пример

        UP    A    15  –  90  N    160

Типовой ряд

А:  Автоматический пуск/останов

по реле протока

Номинальный диаметр всасывающего
и напорного патрубков (DN), [мм]

Максимальный напор [дм]

Исполнение корпуса

    = Чугун

N = нержавеющая сталь

Монтажная длина [мм]

Режимы работы

I Выключено
II Автоматический
Насос  автоматически  включается  от  датчика  протока  при  рас-
ходе воды 90 л/ч. При уменьшении протока ниже этих значений,
насос автоматически отключается. Очень важно, что в этом ре-
жиме  насос  отключается  автоматически,  если  вода  перестает
поступать. Таким образом, он защищен от "сухого хода".
III Ручной
Насос  принудительно  работает  независимо  от  датчика  про-
тока.

Условия эксплуатации

Минимальное  давление  на  всасывающем  патрубке  –
0,2 бара.
Насос  должен  находиться  в  неагрессивной  и  невзрывоопа-
сной  окружающей  среде.  Относительная  влажность  воздуха
не более 95%.

Перекачиваемые жидкости

•

пресная вода

•

хлорированная питьевая вода.

Насос  не  предназначен  для  перекачивания  взрывоопасных
жидкостей таких как дизельное топливо, бензин и других по-
добных жидкостей.

Материалы

Общие сведения

2. Миниатюрные насосы для повышения давления UPA

Технические данные

Рабочий диапазон

Подача до 1,5 м

3

/ч

Напор

до 8 м

Напряжение питания

1 x 230 В

Температура перекачиваемой
жидкости

от 2°C до +60°C

Температура окружающей
среды

от 2°C до +40°C

Макс. рабочее давление

6 бар

Присоединение

G 3/4"

Назначение

Циркуляционные  насосы  UPA  предназначены  для  повыше-
ния давления в существующей системе водоснабжения част-
ных домов. В первую очередь они используются для создания
напора  перед  водонагревателями  (газовыми  колонками  и
проточными  водонагревателями),  стиральными  и  посудомо-
ечными машинами. UPA могут также использоваться для по-
вышения напора воды в душе или в других точках водоразбо-
ра. Насосы UPA используются в открытых системах, а также
могут  подключаться  напрямую  к  сети  водоснабжения.  UPA
15-90  (N)  оснащены  датчиком  протока  для  автоматического
включения/отключения  насоса  при  открытии  крана  в  точке
водоразбора. Насосы выпускаются в двух исполнениях:

•

 с чугунным корпусом, имеющим внутреннее антикоррози-
онное покрытие (UPA 15-90);

•

с корпусом из нержавеющей стали (UPA 15-90 N).

Конструкция

В  насосе  используется  конструкция  "мокрый  ротор":  ротор
погружен  в  перекачиваемую  жидкость  и  отделен  от  статора
тонкой гильзой из нержавеющей стали. Таким образом, элек-
тродвигатель  UPA  охлаждается  перекачиваемой  жидкостью
и не имеет воздушного вентилятора, поэтому насос работает
бесшумно.  Уникальная  система  керамических  подшипников
обеспечивает  насосу  UPA  непревзойденную  долговечность
и надежность.

Электродвигатель

Класс защиты: IP 42.
Класс изоляции: H.
Насос укомплектован кабелем.
Электродвигатель оснащен защитой от тока короткого замыка-
ния. Дополнительная защита электродвигателя на требуется.

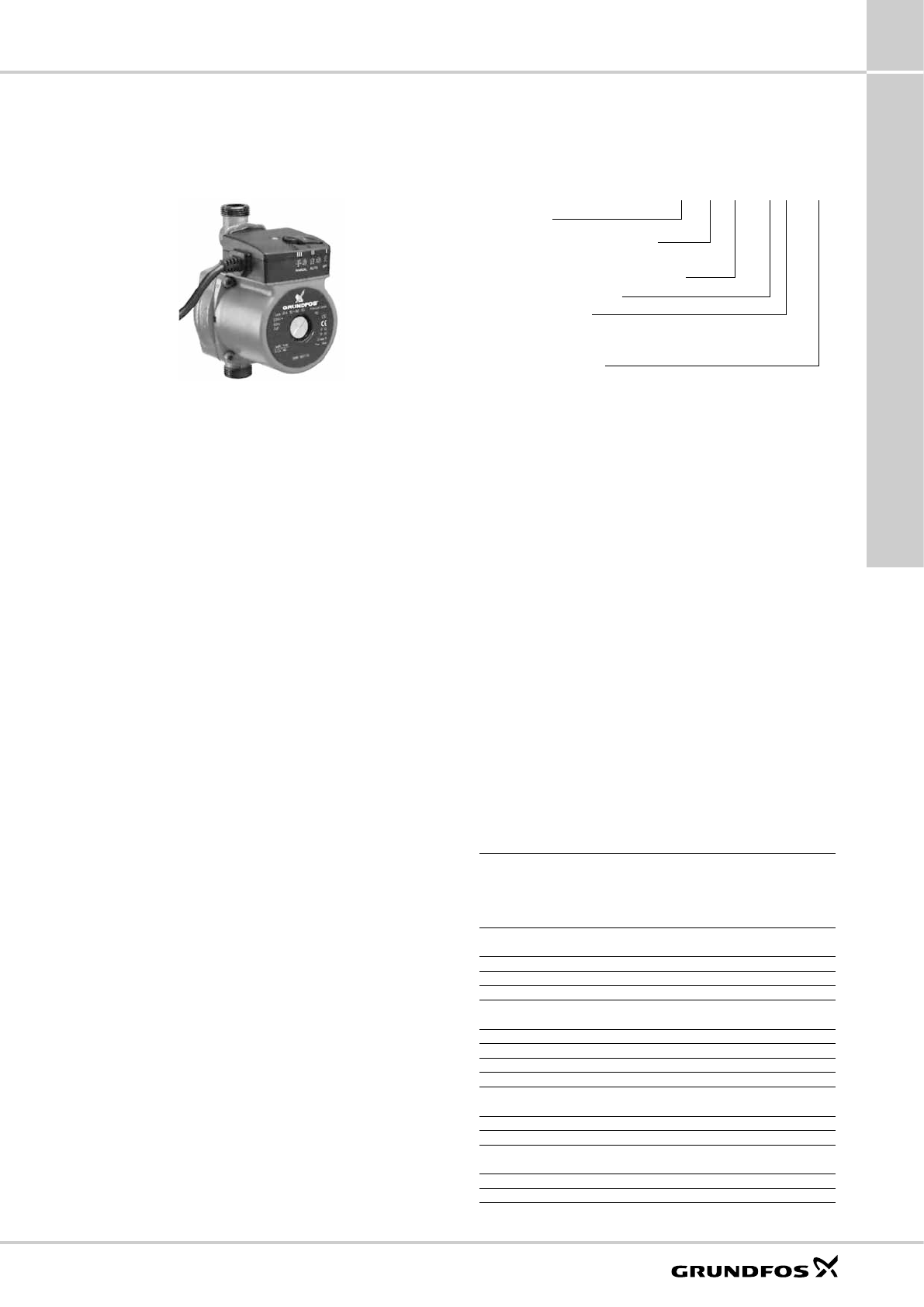

Рис. 40.

 Внешний вид насоса для повышения давления UPA.
