Скважинные насосы SQ, SQE
SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP
Опорожнение или заполнение емкости
Насосы SQE с блоком управления CU 300 идеально подходят
для заполнения или опорожнения емкостей.
TM01 8649 4801
1 Насос, SQE
2 Кабель
3 Хомут крепления кабеля
5 Блок управления, CU 300
11 Датчик уровня
21 Сеть электропитания, 1 х 200-240 В, 50/60 Гц
22 Водоподъемная труба
27 Защитный кожух на всасывании с сетчатым фильтром
и хомутами на опорах
29 Пульт дистанционного управления, R100
30 Трос из нержавеющей стали
31 Зажимы троса из нержавеющей стали, 2 шт. в одну проушину
Опорожнение или заполнение емкости
Поз.
Наименование
Тип
К-во, штук
Номер продукта
Цена за 1 шт.
Общая стоимость
1
Насос, SQE
2
Кабель
3
Хомут крепления кабеля
5
Блок управления
CU 300
11
Датчик уровня
22
Водоподъемная труба
27
Защитный кожух с сетчатым
фильтром и хомутами на опорах
29
Пульт дистанционного управления
R100
30
Трос из нержавеющей стали
31
Зажимы троса из нержавеющей стали
2 шт. в одну
проушину

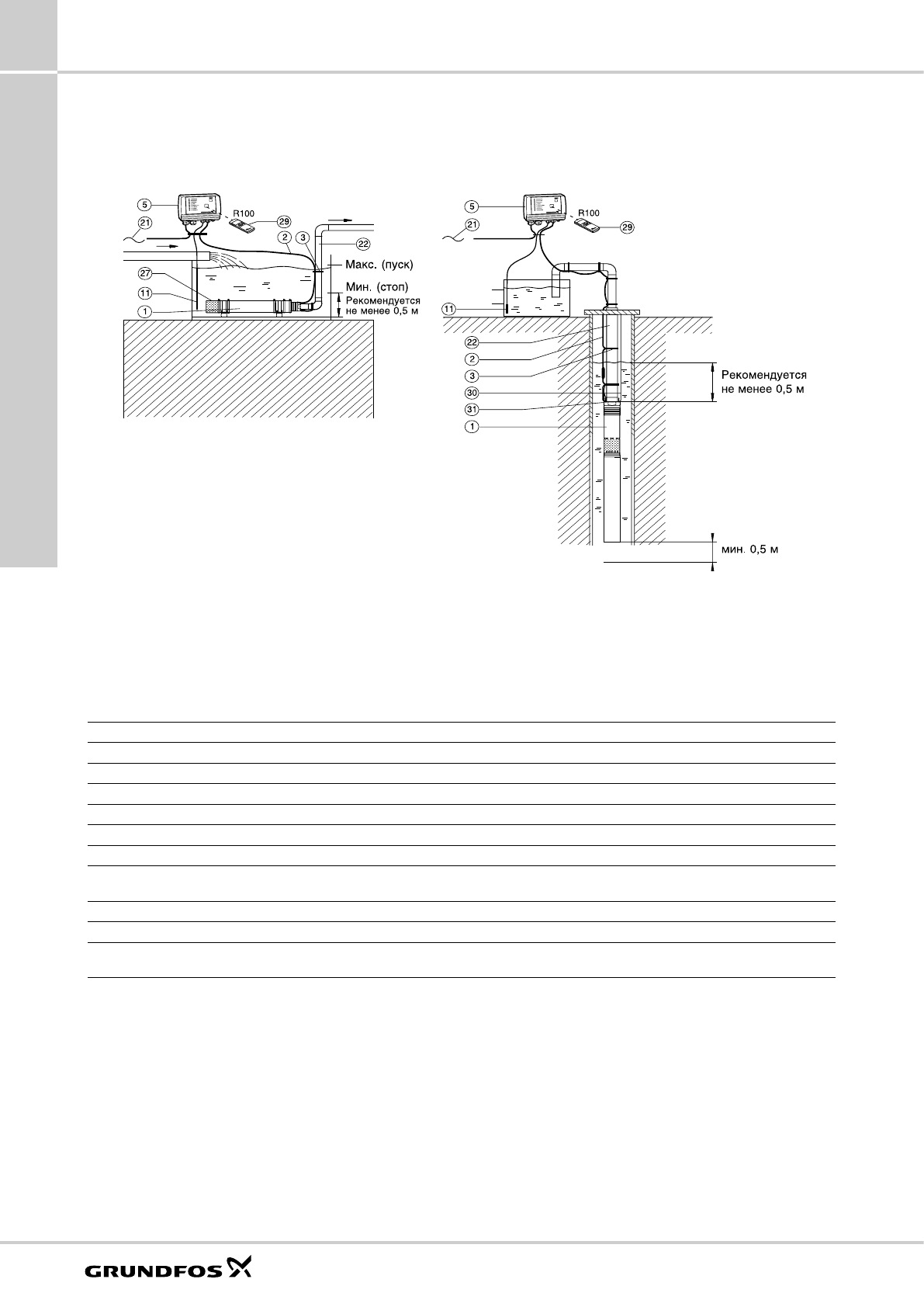

Рис 15.
Насос SQE в системе опорожнения или заполнения емкости.
