63
4
Садовые насосы JP
SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP
Преимущества насосов модели JP
Применение нержавеющей стали
для всех деталей, к которым предъявляются высокие тре-
бования (вал, рабочее колесо, корпус и соединительные штуцеры).
Самовсасывание,
благодаря эжекторному принципу работы, обеспечивает высокую мощ-
ность всасывания (малое время всасывания, максимальную высоту подачи воды).
Малый уровень шума и отсутствие требований обслуживания привода
обеспечивается
благодаря применению асинхронного двигателя с малым числом оборотов: n=2700 об/мин.,
отсутствие щеток коллектора, наличие подшипников, смазываемых густой смазкой).
Торцовое уплотнение из нержавеющей стали со скользящим кольцом из графита и ке-
рамики
обеспечивает длительный срок службы.
1
2
3
4
Технические данные
Модель
насоса
Мощность P
1
[кВт]
Напpяжение
[50 Гц]
Макс. подача
[м
3
/ч]
Макс. напор
[м]
Присоединение
Масса [кг]
нетто
брутто
JP 5
0,775
1 x 220-230 В
3,5
40
G1
9,0
9,9
JP 6
1,400
1 x 220-230 В
4,5
48
G1
12,0
12,9

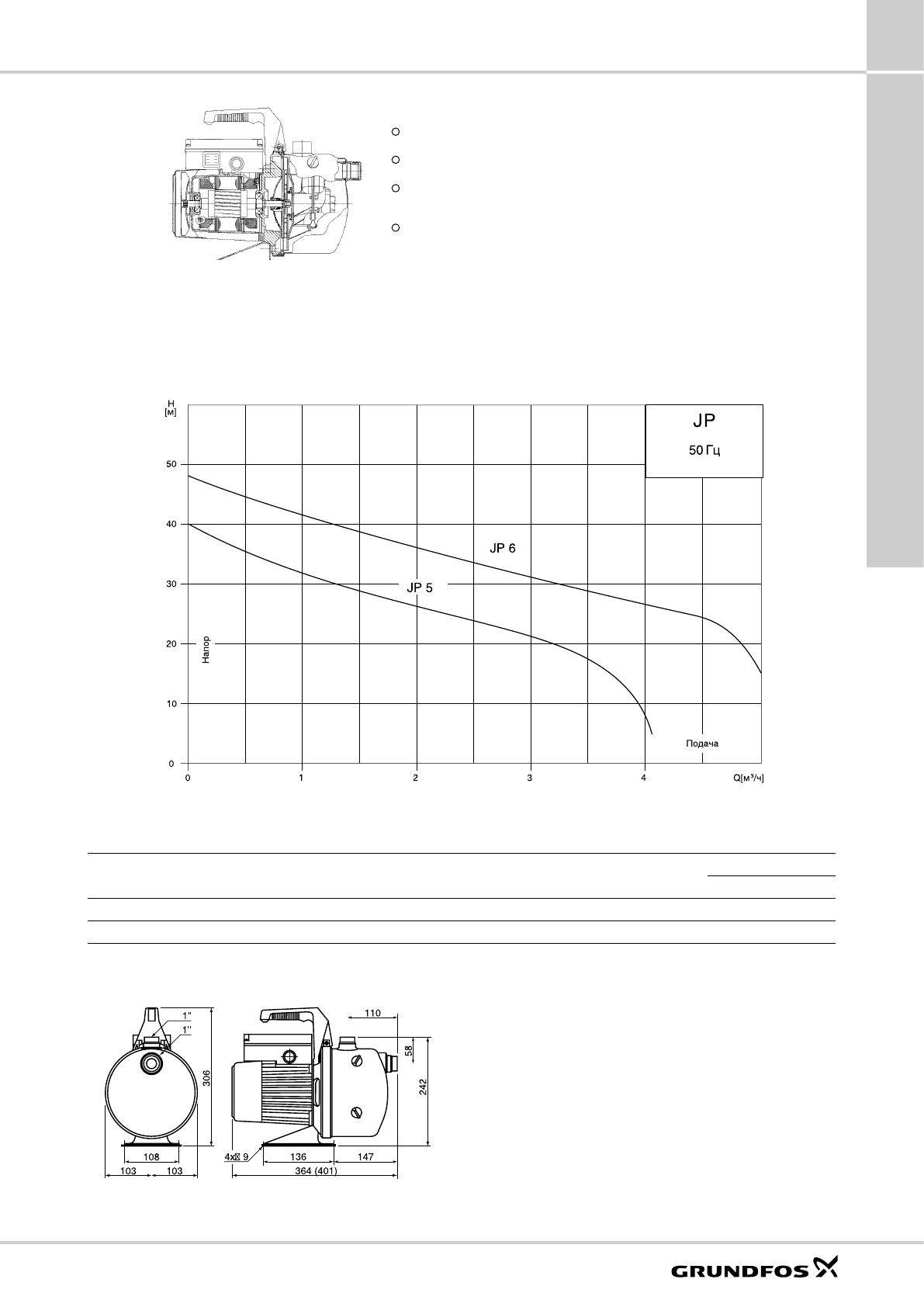

Графики характеристик
Габаритные размеры
Технические данные
Размеры в скобках – для модели JP 6
