47
1

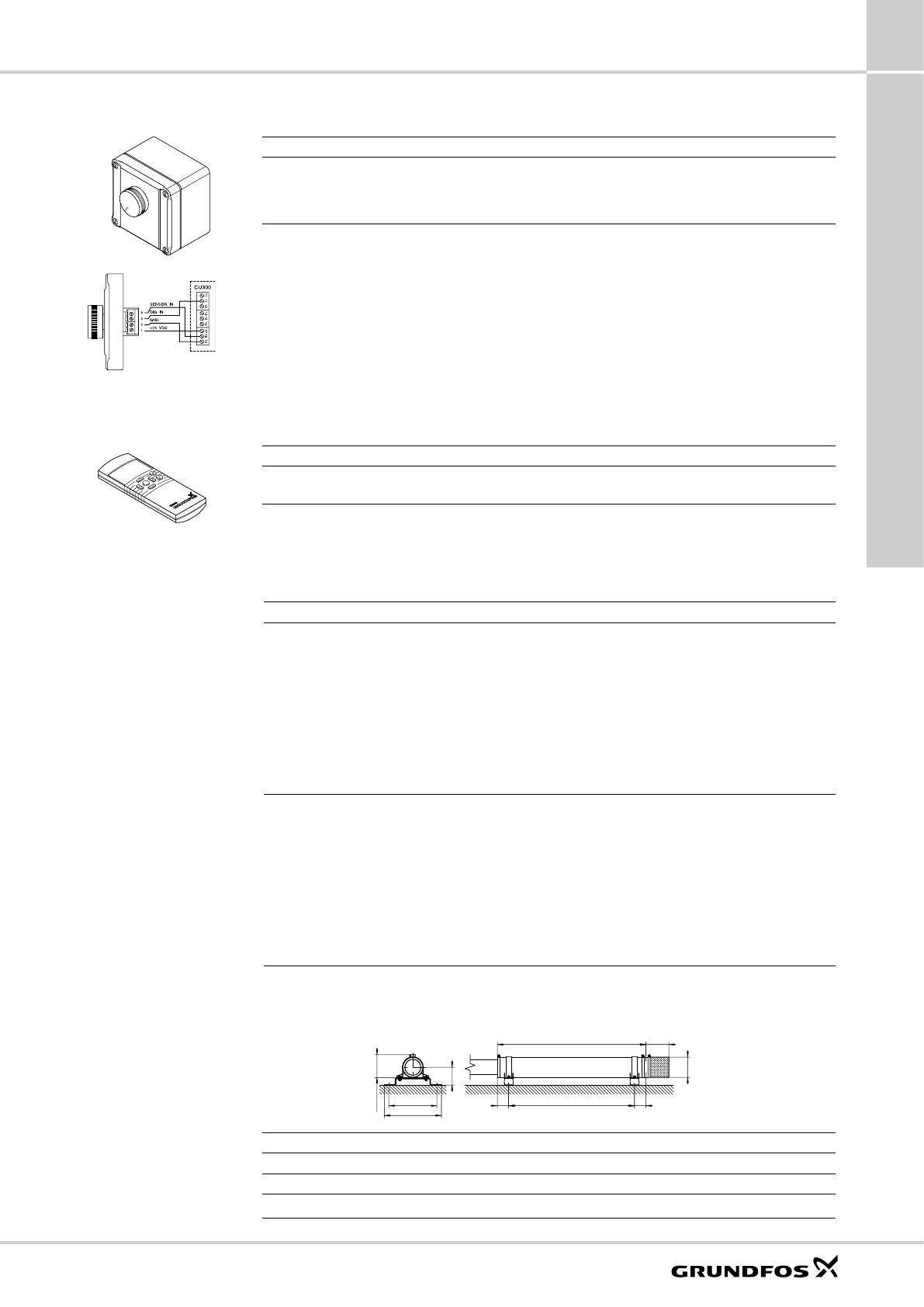

Скважинные насосы SQ, SQE
SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP
Потенциометр для SQE
Пульт дистанционного управления R 100
Реле потока
Кожух охлаждения
Описание
Вариант
N№ продукта
Внешний потенциометр в корпусе для настенного
монтажа.
Экранированные кабели, 4-проводный кабель.
Максимальная длина кабеля: 100 м.
Потенциометр Grundfos, SPP 1.
Класс защиты: IP 55
62 54 68
TM00 2604 4793
TM01 3291 3798
TM00 8367 4801
M01 3292 3798
550
50
88
650
100
50
210
250
max. ø100
ø90
Описание
Вариант
N№ продукта
Инфракрасный пульт для настройки и контроля
параметров.
96 61 52 97
Описание
Вариант
N№ продукта
Тип 123 для SQE 1 / SQE 2, SQE 3 и подключения к
CU 300, изготовлено из бронзы/нержавеющей стали,
оснащено кабелем подключения 2 х 0,75 длиной 2 м,
монтажное положение горизонтальное.
Подача: макс. 5 м/ч, отключение при падении подачи
ниже 3 л/мин.
Рабочее давление: макс. 10 бар при +20°С.
Диапазон значений температуры: от 0°С до +40°С.
Нагрузка контактов: 20 В, 0,1 А.
Присоединение: Rp 1"
Класс защиты: IP 55
Необходим только в случае
параллельного подключения SQE 1
через блок управления CU300 (как
главный). Все SQE1, SQE2, SQE3
с датчиком давления 0-10 бар с
подключением через CU300 (вер-
сии не ниже 04). А также для всех
SQE1, SQE2, SQE3 с подключени-
ем через CU300 (до версии 03).
96 03 73 32
Тип FS 200 для SQE 5 / SQE 7 и подключения к
CU300, изготовлено из бронзы / нержавеющей стали,
оснащено кабелем подключения 2 х 0,75 длиной 2 м.
Подача: макс. 12 м/ч, отключение при падении подачи
ниже 6 л/мин.
Рабочее давление: макс. 10 бар при + 20°С.
Диапазон значений температуры: от -20°С до +150°С.
Нагрузка контактов: 20 В, 0,5 А, 250 В
Присоединение: Rp 11/2"
Монтажная длина: 112,5 мм.
Класс защиты: IP 55
Необходим только в случае па-
раллельного подключения SQE 2,
SQE 3, SQE 5, SQE 7 через блок
управления CU300 (как главный).
Все SQE 5, SQE 7 с датчиком
давления 0-10 бар с подключени-
ем через CU300 (версии не ниже
04). А также для всех SQE 5, SQE
7 с подключением через CU 300
(до версии 03).
96 03 75 59
Описание
Вариант
N№ продукта
DIN 1.4301
91 07 19 33
Сетчатый фильтр DIN 1.4301
91 07 19 34
Крепежные хомуты DIN 1.4301
91 07 19 35
