Скважинные насосы SQ, SQE

SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP

Принцип действия и преимущества

Блок управления CU 301 контролирует необходимую произво-
дительность насоса и постоянное давление в системе незави-
симо от изменения расхода воды.

Значение давления регистрируется датчиком и передается на
блок  управления  и  контроля  СU  301,  который  проводит  кор-
ректировку рабочих параметров насоса, если это необходимо.

При  низком  расходе  (ниже  0,18  м

3

/час)  давление  медлен но

уменьшается.  Когда  давление  в  мембранном  напорном  баке
упадет  на  0,5  бар  ниже  контрольной  точки,  насос  включается.
Насос продолжает работать до тех пор, пока давление не будет
превышать контрольную точку на 0,5 бар. Подобный спо соб ра-
боты называется включением/выключением.

При расходе свыше 0,18 м

3

/час давление быстро умень шается,

при  этом  насос  немедленно  запускается  и  под держивает  по-
стоянное давление.

В процессе работы CU 301 регулирует производитель ность на-
соса  для  поддержания  постоянного  давления.  При  отсутствии
потребления  насос  заполняет  мембран ный  напорный  бак  и
останавливается.

TM01 7906 5099

1

Насос, SQE

2

Кабель

3

Хомут крепления кабеля

4

Мембранный напорный бак, 8 литров

5

Блок управления, CU 301

10  Датчик давления, 0-6 бар
14  Манометр
18  Водопроводный кран
21  Сеть электропитания, 1 х 200-240 В, 50/60 Гц
22  Водоподъемная труба
30  Трос из нержавеющей стали
31   Зажимы троса из нержавеющей стали, 2 шт. в одну

проушину

Поддержание постоянного давления в системе с CU 301 – водоснабжение частных домов

Поз.

Наименование

Тип

К-во, штук

Номер продукта

Цена за 1 шт.

Общая стоимость

1

Насос, SQE

2

Кабель

3

Хомут крепления кабеля

4

Мембранный напорный бак

8 л / 7 бар

5

Блок управления

CU 301

10

Датчик давления

0-6 бар

14

Манометр

30

Трос из нержавеющей стали

31

Зажимы троса из нержавеющей стали

2 шт. в одну

проушину

CU 301 для поддержания постоянного давления – водоснабжение частных домов

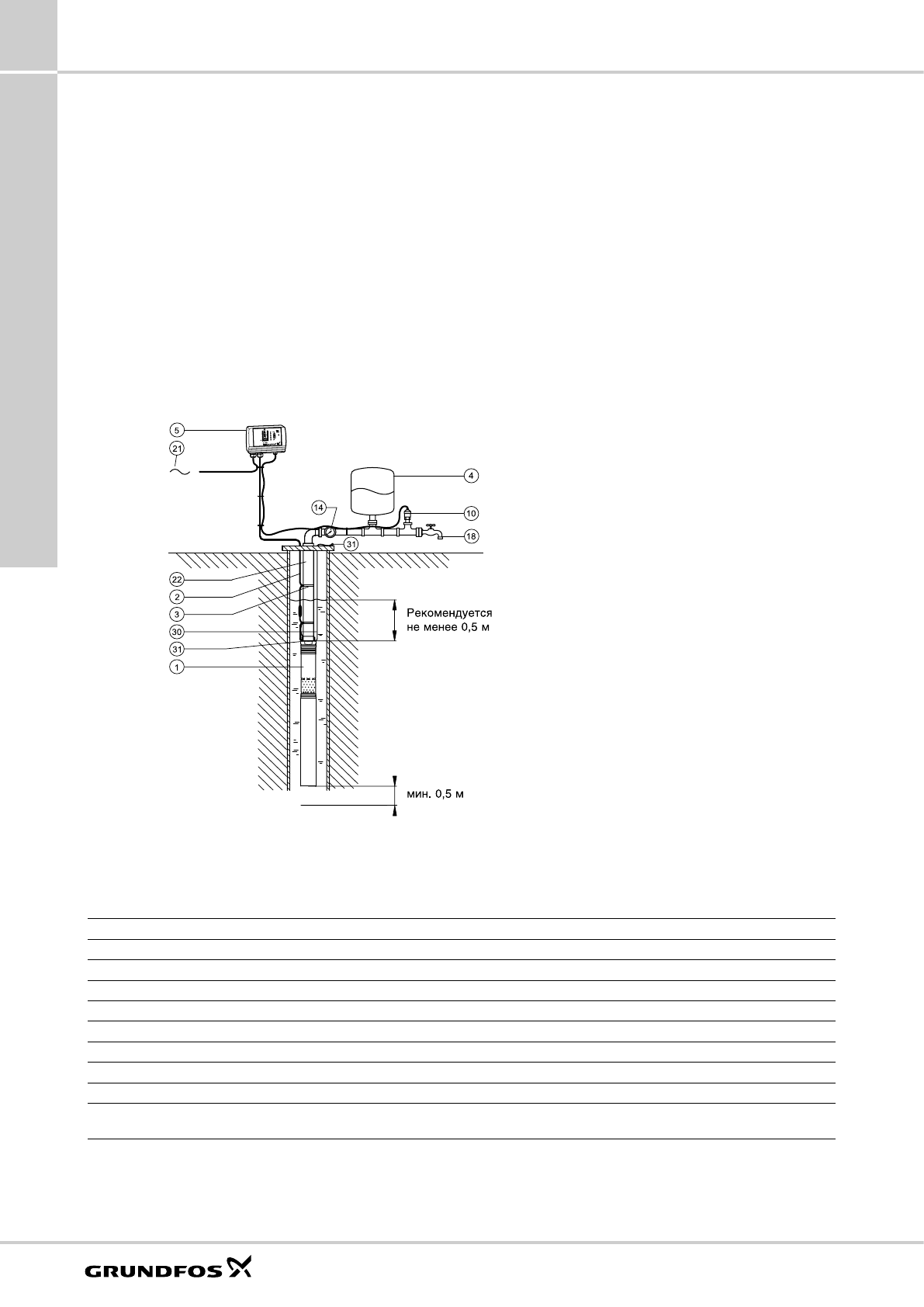

Рис 11.

 Насос типа SQE и CU 301 в системе водоснабжения частных домов.
