Насосы для циркуляции воды в бассейне GP

SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP

Конструкция

Насос  GP  оснащен  съемной  сетчатой  корзинкой  на  всасы-
вании.  Корпус  насоса  изготовлен  из  легкого,  прочного  кор-
розионностойкого  композита.  Все  контактирующие  с  водой
детали  проточной  части  выполнены  из  коррозионностойких
материалов.

Уплотнение  вала  с  парой  трения  графит/керамика  охлажда-
ется перекачиваемой жидкостью, поэтому перед пуском на-
соса его необходимо предварительно залить водой.

Электродвигатель

Стандартный асинхронный электродвигатель Grundfos.

Защита

Все однофазные электродвигатели оснащены встроенной те-
пловой защитой электродвигателя.

При  перегреве  насос  отключается  автоматически  и,  достиг-
нув нормальной температуры, автоматически включается.

Трехфазные  электродвигатели  необходимо  оборудовать  за-
щитой.

Расшифровка типового обозначения

Пример

      GP     14   - 75     - 3

Типовой ряд

Подача [м

3

/ч]

Выходная мощность электродвигателя
[Вт/10]

Фазность:

     = однофазный

  3 = трехфазный

Общие сведения

TM00 5753 1595

TM01 5753 1702

Тип насоса

Напряжение питания

Мощность

двигателя P

1

 [Вт]

Ток полной

нагрузки I

1/1

 [А]

Номер продукта

GP 7-44

1 x 220-240

– 10%/+6%,50 Гц

700

3.3

96 02 37 53

GP 10-60

1 x 220-240

– 10%/+6%,50 Гц

750

3.5

96 02 37 54

GP 14-75

1 x 220-240

– 10%/+6%,50 Гц

1000

4.7

96 02 37 55

GP 14-75-3

3 x 220-240/380-415  – 10%/+6%,50 Гц

1000

3.1/1.8

96 02 37 56

GP 20-100

1 x 220-240

– 10%/+6%,50 Гц

1400

6.8

96 02 37 57

GP 20-100-3

3 x 220-240/380-415   – 10%/+6%,50 Гц

1400

4.2/2.4

96 02 37 58

GP 23-150

1 x 220-240

– 10%/+6%,50 Гц

1900

8.5

96 40 61 95

GP 23-150-3

3 x 220-240/380-415   – 10%/+6%,50 Гц

1900

6.0/3.5

96 40 61 96

Назначение

Насос  GRUNDFOS  GP  представляет  собой  горизонтальный
самовсасывающий  центробежный  насос  для  циркуляции
воды в бассейне.

Для улавливания листьев, веток и других крупных включений
в корпусе насоса предусмотрена специальная корзинка. На-
сос GP необходимо устанавливать между скиммером и филь-
тром (см. рисунок).

Особенности и преимущества

Электродвигатель со встроенная защитой

Вал из нержавеющей стали

Крышка из коррозионно-стойкого материала

Защитный фильтр

Корзинка для улавливания крупных включений

Удобство обслуживания
Самовсасывание с глубины до 2 метров

1

2

3

4

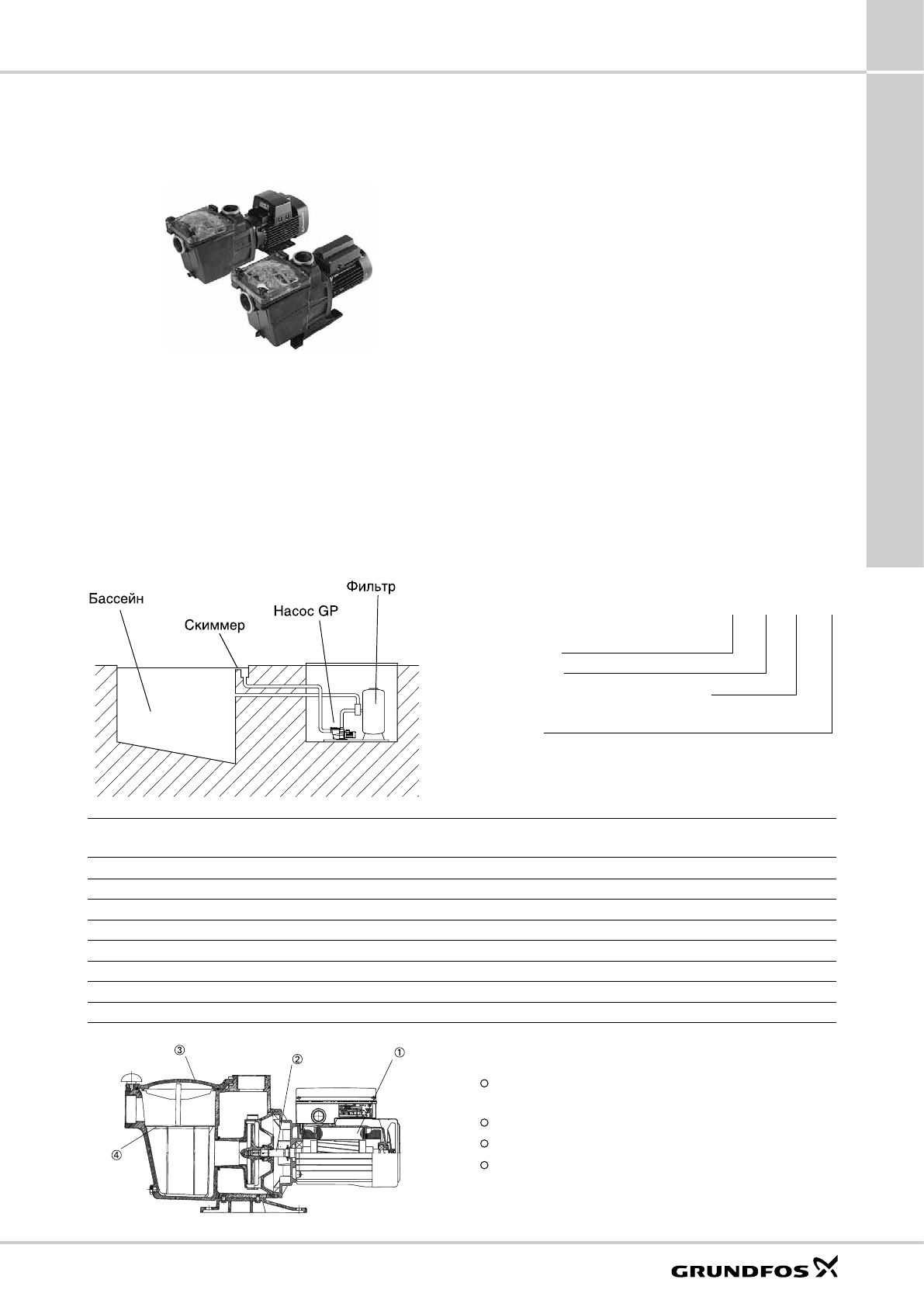

Рис. 49.

 Внешний вид насоса для циркуляции воды в бассейне GP.

7. Насосы для циркуляции воды в бассейне GP
