Принцип действия и преимущества

Насос  SQ  может  быть  установлен  в  существующую  систему
водоснабжения.

При  водозаборе  вода  сначала  забирается  из  мембранного  на-
порного бака, насос при этом не работает. При достиже нии пред-
варительно  установленного  давления  включе ния  (P

cut-in

)  насос

включается. Насос начинает рабо тать в режиме плавного пуска
(в течение приблизитель но 2-х секунд). При этом давление может
упасть до ми нимального (P

min.

).

Если  водозабор  в  системе  прекратился,  то  насос  повысит
давление  в  системе.  При  достижении  предварительно  уста-
новленного значения давления P

cut-out

 насос выключится.

Из  водоподъемной  трубы  сливается  вся  вода,  находящаяся
между  обратным  воздушным  клапаном  и  уровнем  воды  в
скважине/  колодце.  Соответствующий  объем  воз духа  нагне-
тается  в  мембранный  напорный  гидробак  при  каждом  пус ке
насоса и служит в качестве воздушной подушки. Из быточный
воздух  отводится  из  мембранного  напорного  гидробака  че-
рез обратный воздушный клапан. Правильно определить раз-
мер  мембранного  напорного  гидробака,  можно  по  кривым
подбора (стр. 31).

Система  должна  быть  спроектирована  в  расчете  на  мак-
симальное давление, создаваемое насосом.

TM01 2988 2898

1

Насос, SQ

2

Кабель

3

Крепежные хомуты

6

Обратный воздушный клапан

12  Реле давления
13  Устройство для удаления воздуха
14  Манометр
17  Запорный вентиль
20  Сетевой выключатель
21  Сеть электропитания, 1 х 200-240 В, 50/60 Гц
22  Водоподъемная труба
24  Трубное резьбовое соединение
28  Мембранный напорный гидробак
30  Трос из нержавеющей стали
31   Зажимы троса из нержавеющей стали,

2 шт. в одну проушину

Примечание:

 Между насосом и напорным гидробаком не

допускается подключение других потребителей.

Указание:

 Обратный клапан демонтировать из насоса.

Монтаж в существующих гидросистемах

Поз.

Наименование

Тип

К-во, штук

Номер продукта

Цена за 1 шт.

Общая стоимость

1

Насос, SQ

2

Кабель

3

Хомут крепления кабеля

6

Обратный воздушный клапан

12

Реле давления

13

Устройство для удаления воздуха

14

Манометр

15

Сетевой выключатель

30

Трос из нержавеющей стали

31

Зажимы троса из нержавеющей стали

2 шт. в одну

проушину

Монтаж в существующую систему водоснабжения

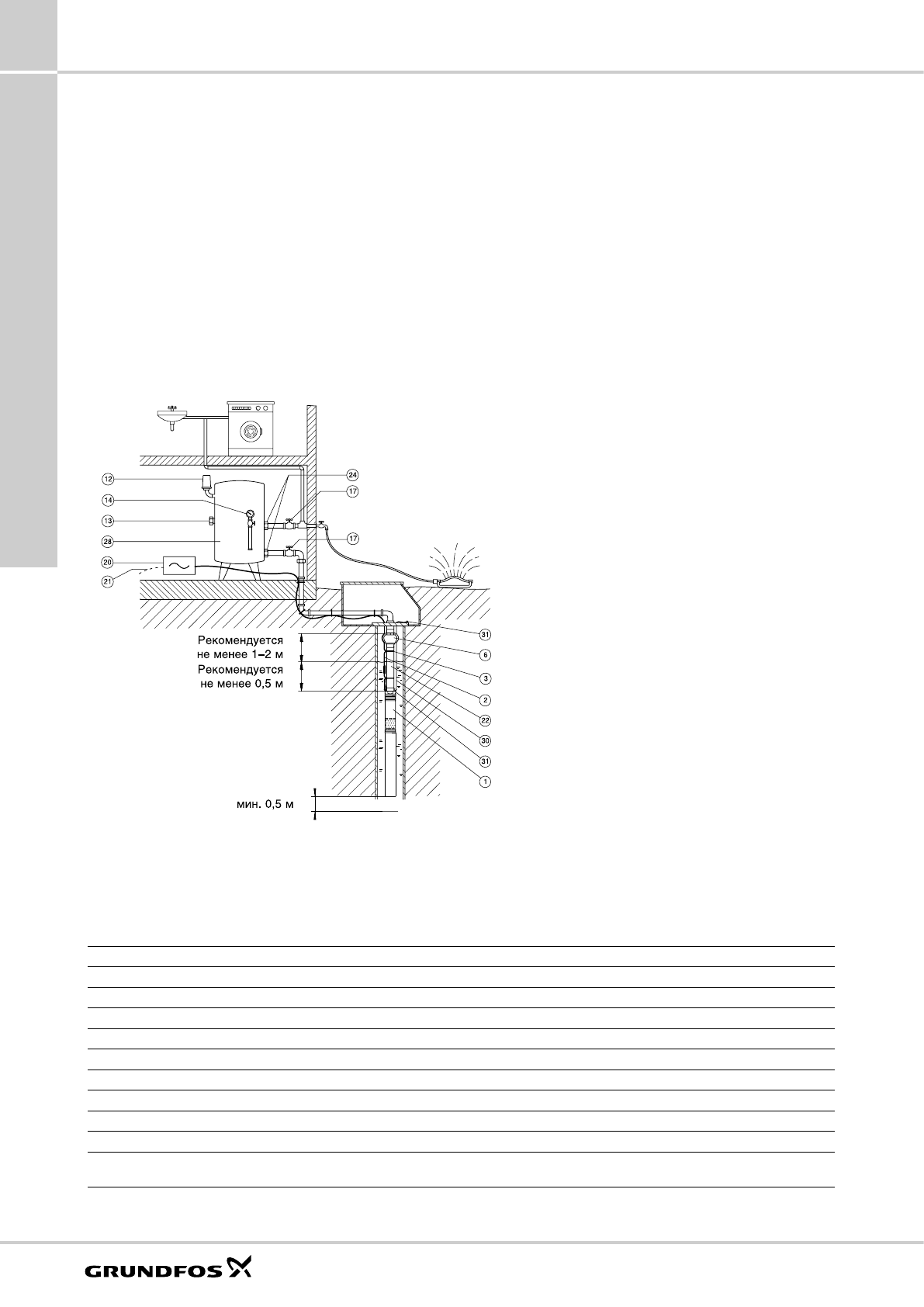

Рис 19.

 Монтаж насоса SQ в существующую систему водоснабжения.
