43
1
Скважинные насосы SQ, SQE
SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP
Материалы (насос)
Материалы (электродвигатель)
Поз. Компонент
Материал
DIN SQ/SQE
AISI
DIN SQ-N
AISI
1
Корпус клапана Полиамид
1a
Головная часть Нержавеющая
сталь
1.4301
304
1.4401
316
1d
Уплотнительное
кольцо круглого
сечения
Каучук
2
Конус клапана
Полиамид
3
Седло клапана
Каучук
4a
Камера откачки Полиамид
6
Верхний под-
шипник
Каучук
7
Щелевое уплот-
нение
Полиамид
7a
Стяжное кольцо Нержавеющая
пружинная
сталь
1.4310
310
1.4401
316
7d
Вспомогатель-
ное щелевое
уплотнение
Нержавеющая
пружинная
сталь
1.4310
310
1.4401
316
9b
Верхняя
промежуточная
камера
Полиамид
9c
Нижняя
промежуточная
камера
Полиамид
13
Рабочее колесо
с подшипником
из карбида
вольфрама
Полиамид
14
Муфта корпуса
всасывающей
полости
Полиамид
14a Кольцо
Нержавеющая
сталь
1.4301
304
1.4401
316
16
Вал с муфтой
Нержавеющая
сталь
Металлокера-
мика
1.4301
304
1.4401
316
18
Защитная план-
ка кабеля
Нержавеющая
сталь
1.4301
304
1.4401
316
18a
18b
Винты для за-
щитной планки
кабеля
Нержавеющая
сталь
1.4401
316
1.4401
316
30
Уравнительный
конус
Полиамид
32
Направляющий
аппарат
Полиамид
39
Пружина
клапана
Нержавеющая
пружинная
сталь
1.4406
316LN
1.4406
316LN
55
Кожух насоса
Нержавеющая
сталь
1.4301
304
1.4401
316
64
Проставка
Полиамид
70
Направляющая
клапана
Полиамид
86
Уплотнитель-
ное кольцо с
кромкой
Каучук
87
Уравнительный
конус в сборе
Полиамид /
Каучук
Поз. Компонент
Материал
DIN SQ/SQE
AISI
DIN SQ-N AISI
201 Статор
Нержавеющая
сталь
1.4301
304
1.4401
316
220 Кабель двига-
теля со штекер-
ным разъемом
EPR
222a Пробка
MS 3: NBR
MSE 3: FKM
225 Крышка
PPS
Моторная
жидкость
SML-2
TM01 2745 4301

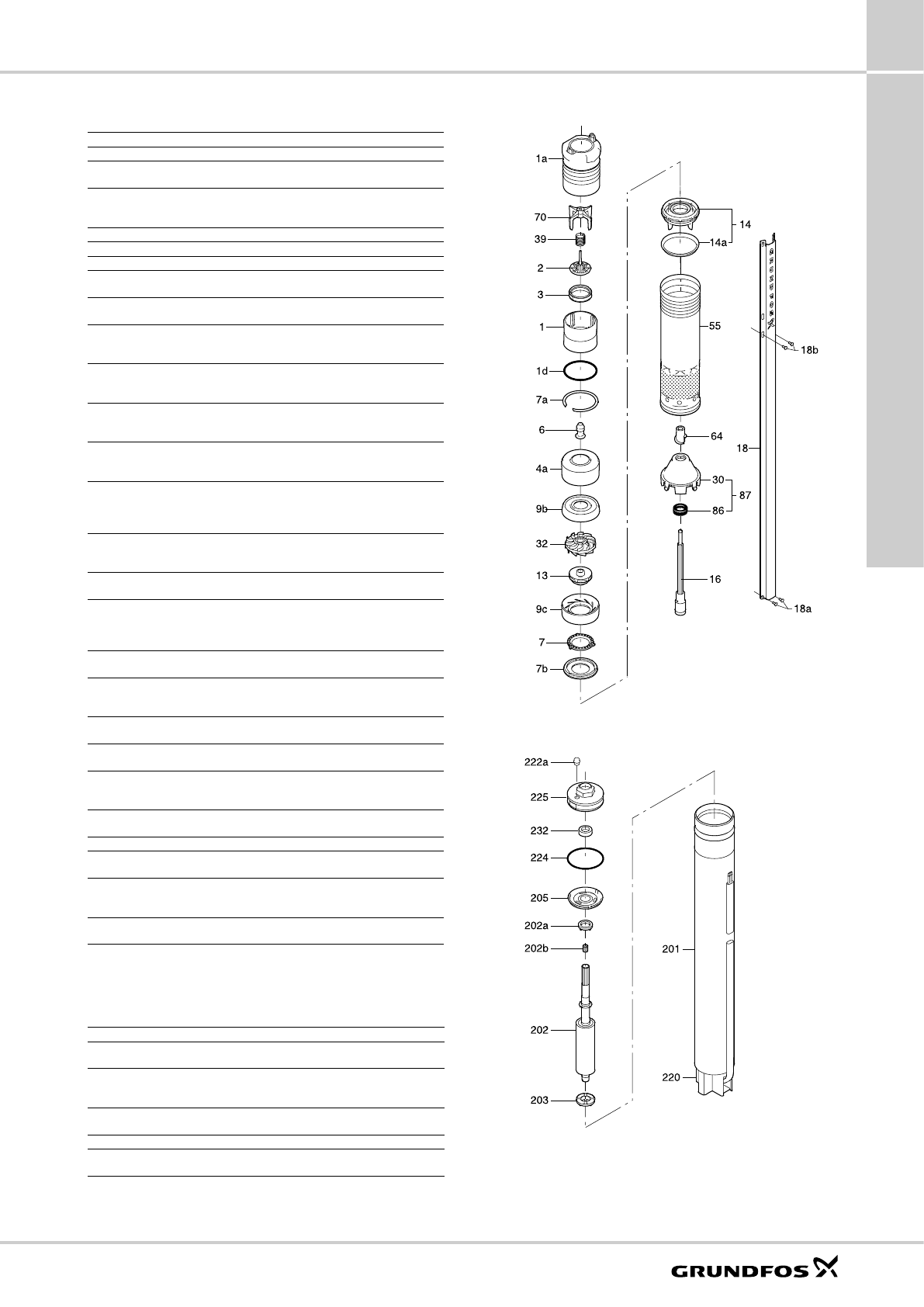

Рис. 34.
Спецификация материалов компонентов насоса типа SQ.
