Комплектные станции водоснабжения MQ
SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP
Панель управления
Монтаж
Комплектная станция водоснабжения удобна для тех систем,
в которых ограничено пространство для монтажа. Напорный
патрубок насоса допускает изменение углового положения в
пределах ±5° с целью облегчения подключения к имеющему-
ся трубопроводу.
Насос поставляется в комплекте с кабелем длиной 2 м.
Поз.
Функция
Описание
1.
Кнопка ВКЛ/ВЫКЛ
Пуск / останов насоса.
2.
Световой индикатор
сетевого питания
(зеленого цвета)
Указывает на готовность насоса к
работе.
3.
Световой индикатор
сетевого питания
(красного цвета)
Указывает на резервный режим
насоса (питание подведено).
4.
Насос ВКЛ (зеленого
цвета)
Указывает на то, что насос работает.
5.
Автосброс (зеленого
цвета)
Указывает на то, что функция авто-
матического сброса неисправности
(ошибка) включена. После аварийно-
го сигнала в течение последующих
24 часов через каждые 30 минут
будет производиться попытка повтор-
ного запуска.
6.
Аварийный сигнал
(красного цвета)
Указывает на аварийный режим
насоса. Сбрасывается вручную нажа-
тием кнопки ВКЛ/ВЫКЛ.
TM01 9684 2600
TM01 9733 2800
Спецификация материалов
*
POM – полиоксиметилен
**
PPO – оксид полифемилена
*** PP – полипропилен
Поз.
Узел / деталь
Материал
1.
Всасывающий патрубок POM* + 25% стекловолокно
2.
Напорный патрубок
POM* + 25% стекловолокно
3.
Напорный гидробак
Резина NR (диафрагма)
4.
Рабочее колесо
PPO** + 20% стекловолокно-PTFE
5.
Рабочая камера
PPO** + 20% стекловолокно
6.
Фонарь электродвига-
теля с плитой-основа-
нием
POM* + 25% стекловолокно
7.
Стяжной хомут
Нержавеющая сталь, номер
материала по DIN 1.4301 (AISI 304)
8.
Электродвигатель с
рубашкой охлаждения
Нержавеющая сталь, номер
материала по DIN 1.4301 (AISI 304)
9.
Уплотнение вала
Графит / металлокерамика / резина
NBR
10.
Обратный клапан
POM* + 25% стекловолокно
11.
Вал
Нержавеющая сталь, номер
материала по DIN 1.4005 (AISI 416)
12.
Клапан контура
самовсасывания
PP*** + 30% стекловолокно
13.
Реле давления
14.
Реле протока
15.
Самовсасывающая
часть насоса
PPE / PS + 20% стекловолокно
16.
Сливная пробка
POM* + 25% стекловолокно
17.
Заливная пробка
POM* + 25% стекловолокно зали-
вочного отверстия
18.
Кожух насоса
Нержавеющая сталь, номер
материала по DIN 1.4301 (AISI 304)
Уплотнительные кольца
круглого сечения
Резина NBR

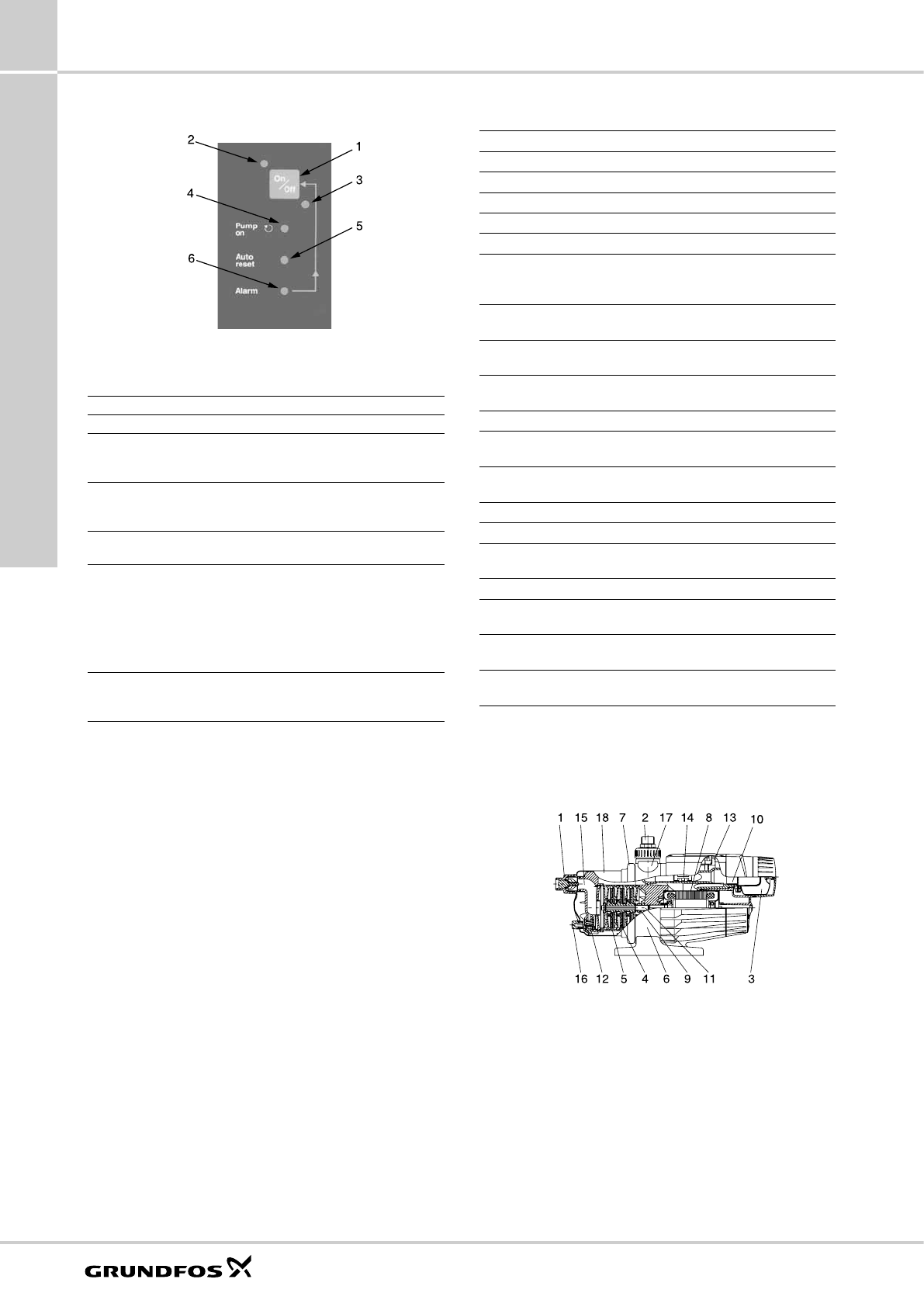

Рис. 42.
Внешний вид панели управления насоса MQ.
Рис. 43.
MQ спецификация материалов.
