Скважинные насосы SQ, SQE

SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP

Принцип действия и преимущества

Для  областей  применения,  связанных  с  повышением  давле-
ния,  насосы  SQ,  SQE  могут  устанавливаться  горизонтально
или  вертикально  в  защитный  кожух  модуля  повышения  дав-
ления.

Давление  всасывания  должно  быть  в  пределах  от  0,5  бар
(минимальное  значение)  до  15  бар  (максимальное  значе-
ние).  Давление  системы:  макс.  25  бар.  Защитный  кожух  мо-
дуля повышения давления может поддерживаться опорными
кронштейнами.

Защитный кожух может быть оборудован клеммной коробкой
(IP  54),  предназначенной  для  подключения  кабеля,  идущего,
например, ко второму модулю. Система является погружной
и не нуждается в фунда менте. Дополнительными отличитель-
ными  особеннос тями  являются  малый  вес,  компактность
(экономия места) и герметичность.

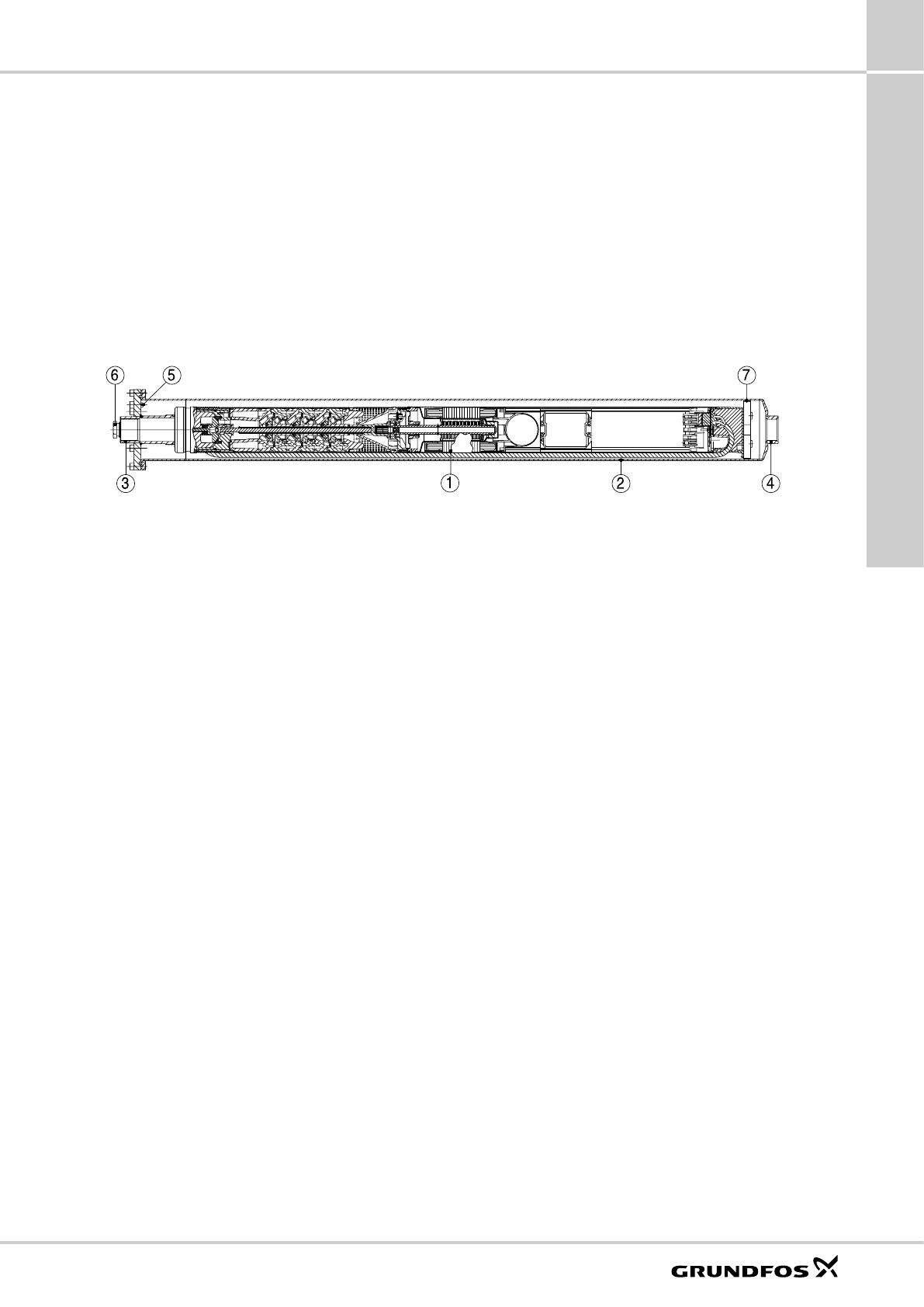

TM01 88920080

1.

Насосы SQ, SQE-NE

2.

Защитный кожух модуля повышения давления

3.

Нагнетательный патрубок

4.

Всасывающий патрубок

5.

Винт воздухоприемного отверстия

6.

Кабельный ввод

7.

Центрирующая направляющая

Модуль повышения давления в защитном кожухе с насосами SQ, SQE

Рис 20.

 Модуль повышения давления в защитном кожухе с насосами SQ, SQE.
