30
1
Скважинные насосы SQ, SQE
SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP
TM01 8894 0800
Как выбрать насос SQE
Пример
Требуется:
Общий напор (разность высот между уровнем воды и потре-
бителем, включая потери на трение): 25 м
(A)
.
Максимальный расход: 3 м
3
/час
(B)
.
Давление системы: 3,5 бар
(С)
.
Выбрано:
Тип насоса: SQE 3-65.
Давление системы может регулироваться в пределах
2 ... 4 бар
(D)
.
Выбор насоса для системы постоянного давления SQE
Напор [м]
Макс. расход
[м
3
/час]
Давление системы [бар]
2.0
2.5
3.0
3.5 (С)
4.0
4.5
5.0
10... 20
2
SQE 2-55
2
SQE 2-85
3
SQE 3-65
5
SQE 5-50
5
SQE 5-70
21 ... 30 (А)
2
SQE 2-55
2
SQE 2-85
3(B)
SQE 3-65
(D)
5
SQE 3-105
5
SQE 5-70
31 ... 40
2
SQE 2-85
2
SQE 2-115
3
SQE 3-65
3
SQE 3-105
3
SQE 5-70
41 ... 50
2
SQE 2-85
3
SQE 3-105
51 ... 60
2
SQE 2-115
3
SQE 3-105
61 ... 70
2
SQE 2-115
3
SQE 3-105
71 ... 80
2
SQE 2-115
81 ... 90
2
SQE 2-115

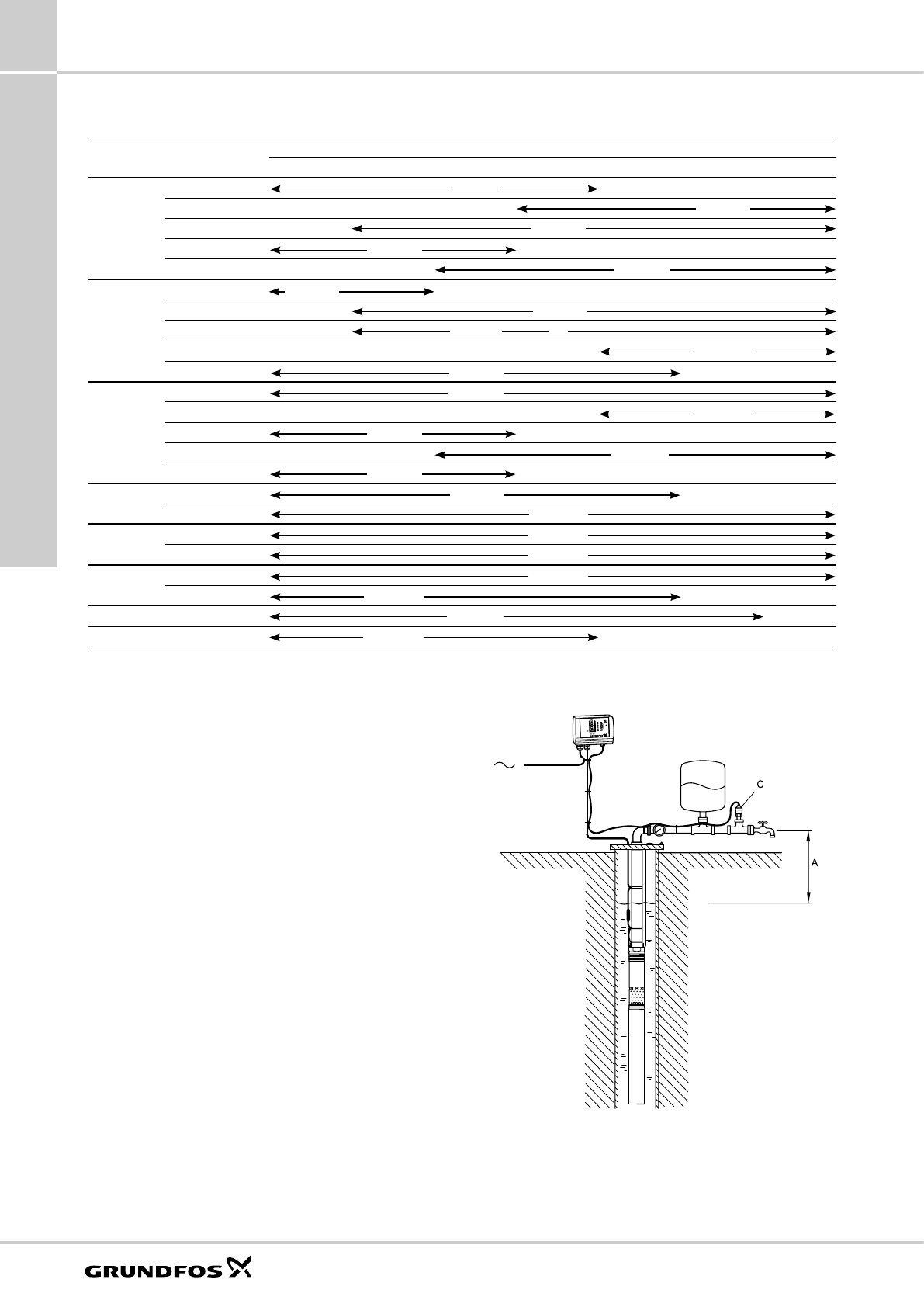

Рис. 32.
Параметры A и С для подбора насоса SQE.
