Подготовка к использованию

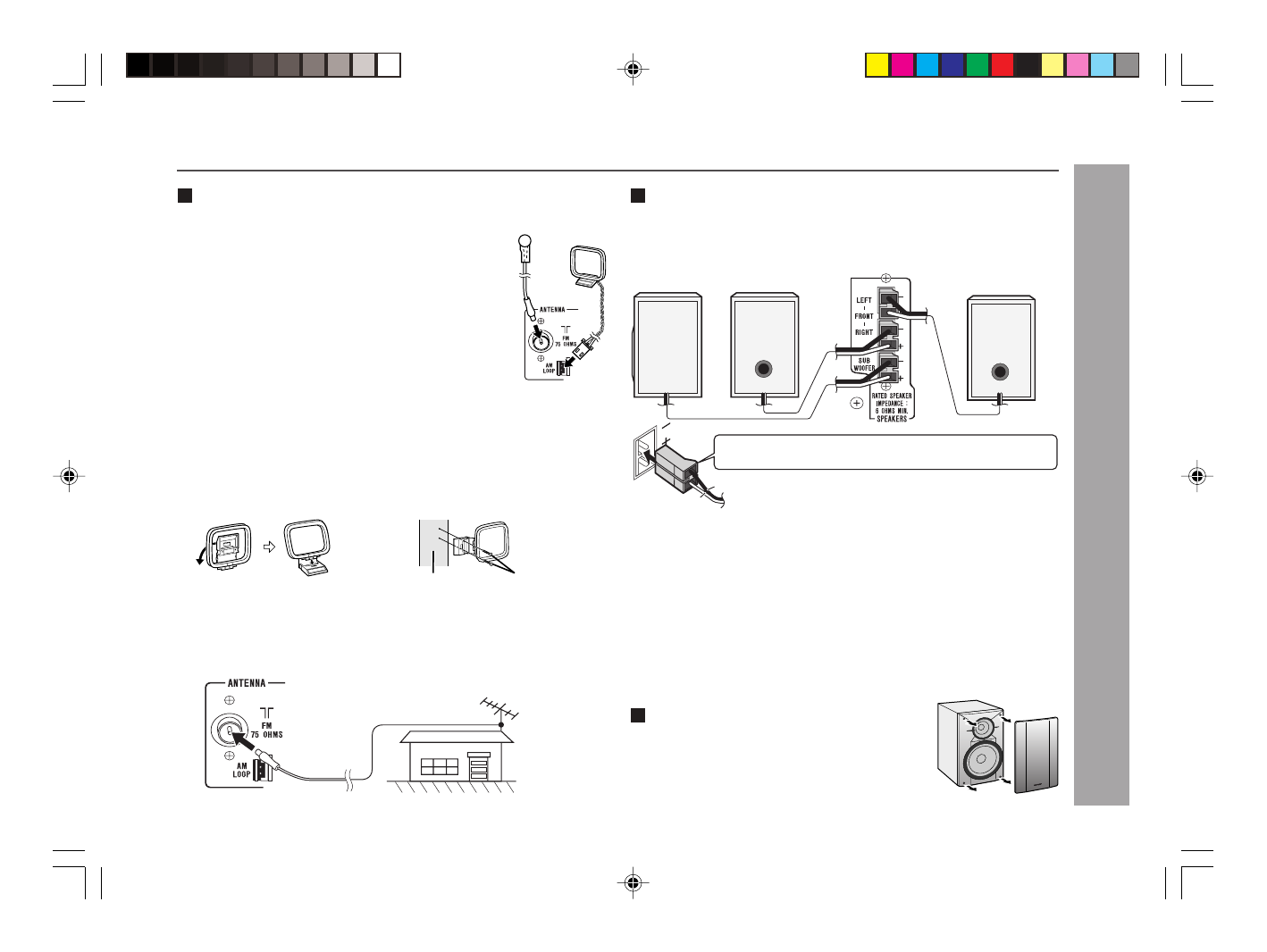

Подсоединение антенн

Прилагаемая ЧМ-антенна:

Подсоедините провод ЧМ-антенны к гнезду FM 75
OHMS и найдите такое положение провода ЧМ-
антенны, которое обеспечивает самый высокий
уровень принимаемого сигнала.

Прилагаемая рамочная АМ-антенна:

Подсоедините провод рамочной АМ-антенны к гнезду
AM LOOP. Установите рамочную АМ-антенну в
положение оптимального приема. Поставьте
рамочную АМ-антенну на полку и т.п. или прикрепите
ее к стойке или к стене винтами/шурупами (не входят
в комплект).

Примечание:

Ра з м е щ е н и е   а н т е н н ы   н а   а п п а рат е   и л и   в бл и з и   п р о в од а   п и та н и я
переменного тока может вызывать помехи. Для наилучшего приема
размещайте антенну подальше от аппарата.

Установка рамочной АМ-антенны:

< Монтаж >

< Крепление на стене >

Внешняя ЧМ-антенна:

Используйте внешнюю ЧМ-антенну, чтобы добиться более качественного
приема. Проконсультируйтесь с Вашим дилером.

Подключение громкоговорителей

Вставьте разъемы (черные) фронтальных громкоговорителей в клеммы FRONT.
Вставьте разъем сабвуфера (красный) в клеммы SUBWOOFER.

Внешняя ЧМ-антенна

Внимание:

●

Входящие в комплект громкоговорители предназначены только
для XL-DV50HR. Не подсоединяйте их к другой аппаратуре и не
подсоединяйте к XL-DV50HR другие громкоговорители. Это может
привести к неполадкам.

●

Используйте громкоговорители с полным сопротивлением не менее 6 Ом,
поскольку громкоговорители с более низким полным сопротивлением
могут повредить аппарат.

●

Не перепутайте правый и левый каналы. Правый громкоговоритель
находится с правой стороны, если смотреть на аппарат спереди.

●

Н е   д о п ус к а й т е   п о п а д а н и я   п о с т о р о н н и х   п р ед м е т о в   в   к а н а л
фазоинвертора.

●

Не становитесь и не садитесь на громкоговорители. Вы можете
получить травму.

Решетки фронтальных
громкоговорителей можно снять

Следите, чтобы посторонние предметы не
касались диффузора громкоговорителя после
снятия решетки.

Выступ на разъемах фронтальных громкоговорителей
и сабвуфера должен быть справа.

Черный

Красный

Фронтальный

громкоговоритель

(правый)

Сабвуфер

Фронтальный

громкоговоритель

(левый)

Шурупы
(не входят в
комплект)

Стена
