При установке главного устройства в горизонтальном
положении

Установите переключатель DISPLAY MODE в
положение “H” (горизонталь).

Подготовка

При установке главного устройства в вертикальном
положении

Установите переключатель DISPLAY MODE в
положение “V” (вертикаль) и подсоедините
прилагаемую стойку к главному устройству (см. стр. 9).

•  При монтаже главного устройства на стену (см. стр. 10)

также устанавливайте переключатель DISPLAY MODE
в положение “V”.

•  При установке главного устройства в вертикальном

положении прочно подсоедините прилагаемую
стойку к задней панели главного устройства после
завершения выполнения соединений (см. стр. 9).

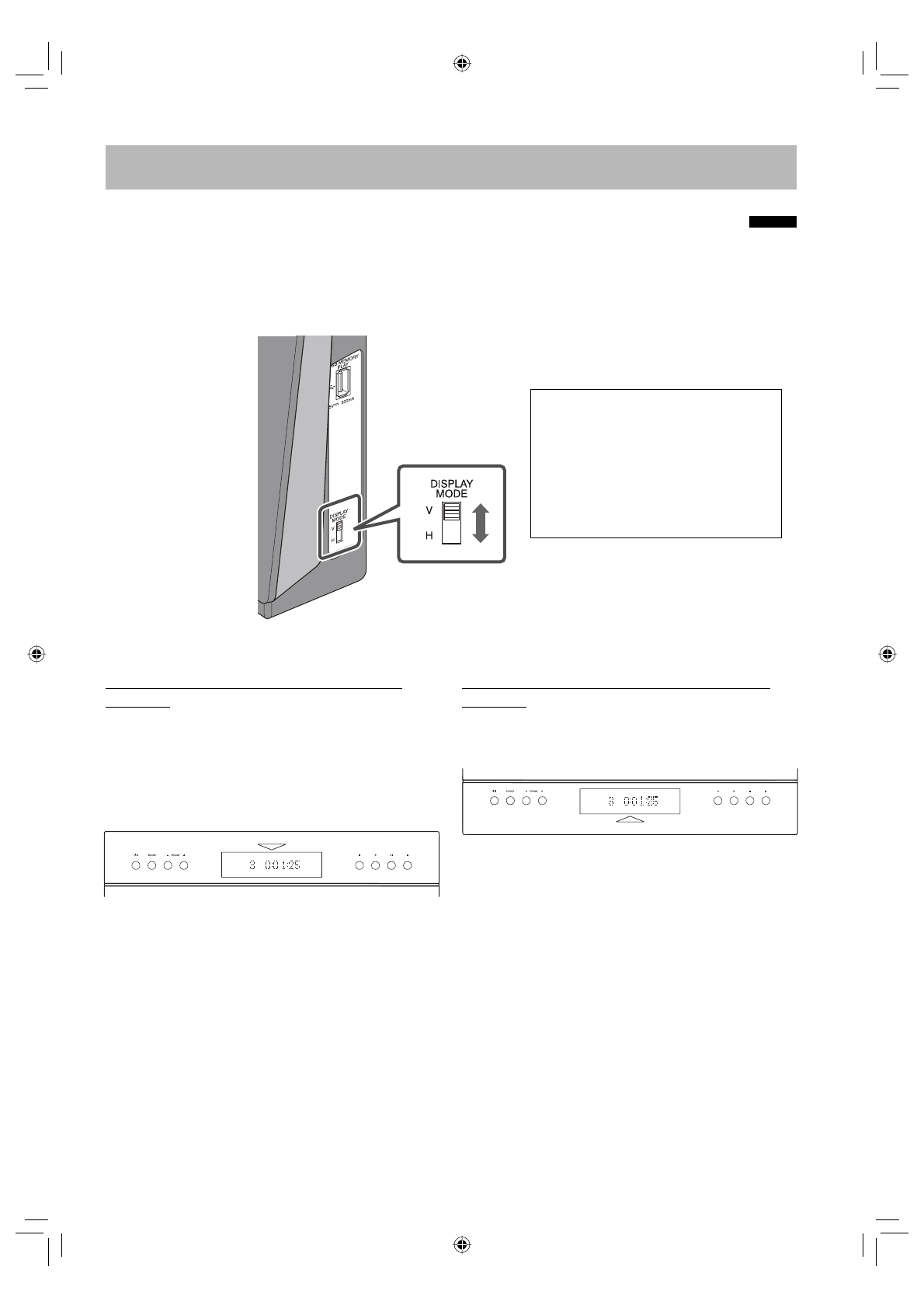

Установка главного устройства в вертикальном или горизонтальном положении

Вы можете устанавливать главное устройство как в вертикальном, так и в горизонтальном положении. Установите
переключатель DISPLAY MODE в соответствии с положением установки главного устройства.

•

Положение телеметрического датчика также изменяется в соответствии с установкой переключателя DISPLAY
MODE (см. стр. 12).

В данном руководстве описываются
операции с использованием в качестве
примеров рисунков, на которых главное
устройство показано установленным в
вертикальном положении.
Когда главное устройство установлено
в горизонтальном положении,
используются те же кнопки и операции.

Кнопки и индикация на дисплее, когда
переключатель DISPLAY MODE установлен в
положение “V”

Кнопки и индикация на дисплее, когда
переключатель DISPLAY MODE установлен в
положение “H”
