  Повесьте главное устройство на смонтированные

винты и задвиньте главное устройство на них
вниз.

Убедитесь в том, что главное устройство надежно
установлено.

•  Если главное установка главного устройства

ненадежна, отрегулируйте винты.

Задвиньте
вниз.

3

  Прикрепите доску к стене.

Надежно прикрепите доску анкерными болтами
по крайней мере в четырех местах к опорам внутри
стены.

Диаметр ботов должен быть больше 4 мм и их длина
должна быть в 3 раза больше толщины крепящейся
на стене доски (также принимайте во внимание
толщину стены).

4

  Прикрепите три винта (не входят в комплект

поставки) к прикрепленной к стене доске.

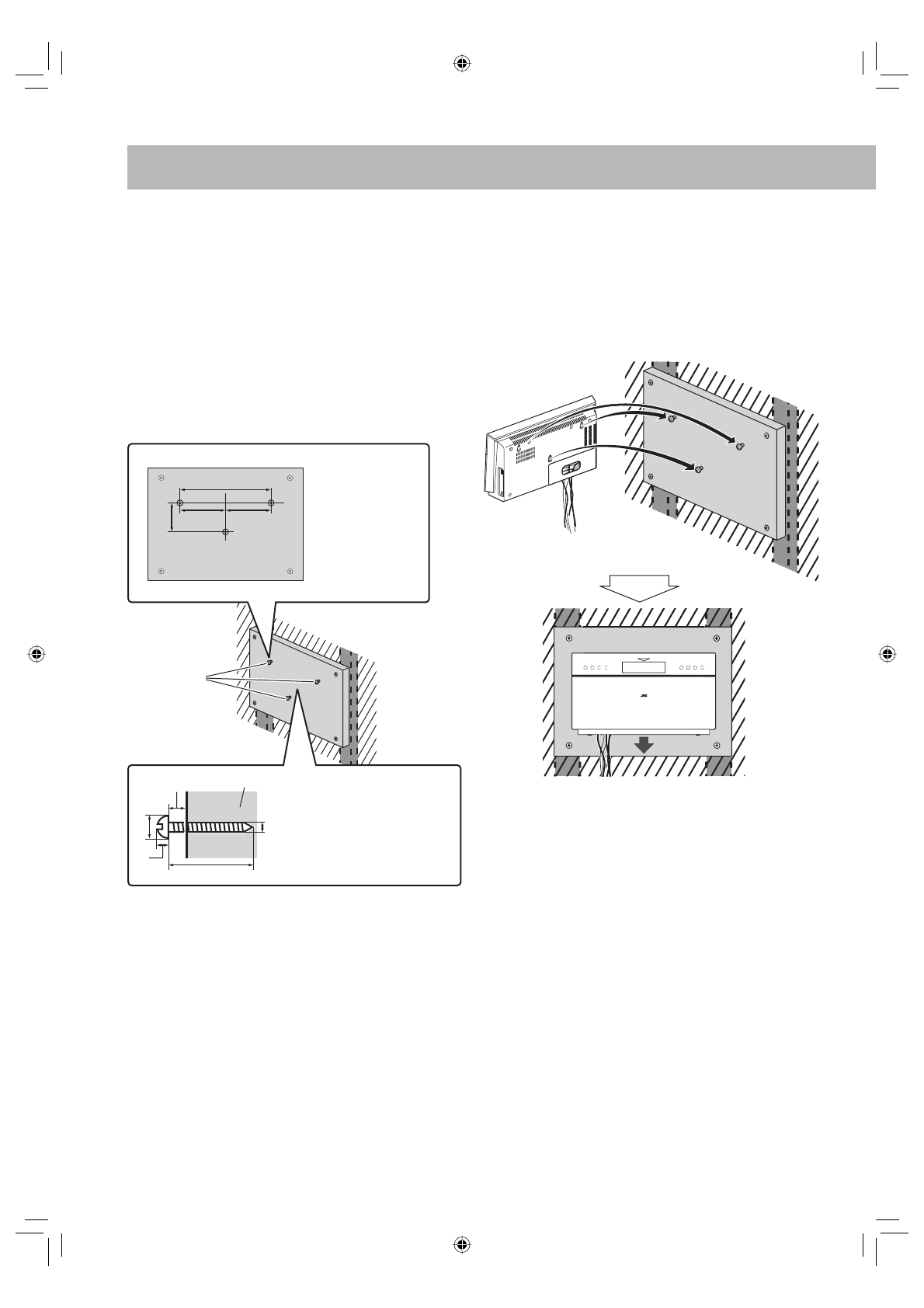

Подсоедините винты к доске, как показано на
рисунке ниже.

D

Винты (не
входят в
комплект
поставки)

F

F

E

D: 240 мм
E: 78 мм
F: 120 мм

Доска

G

H

I

J

K

G: Оставляйте свободное

пространство от 6 до 7 мм.

H:  От 10,5 до 12 мм
I:  До 3,5 мм
J:  От 12 до 19 мм (В соответствии

с толщиной доски)

K: 5 мм
