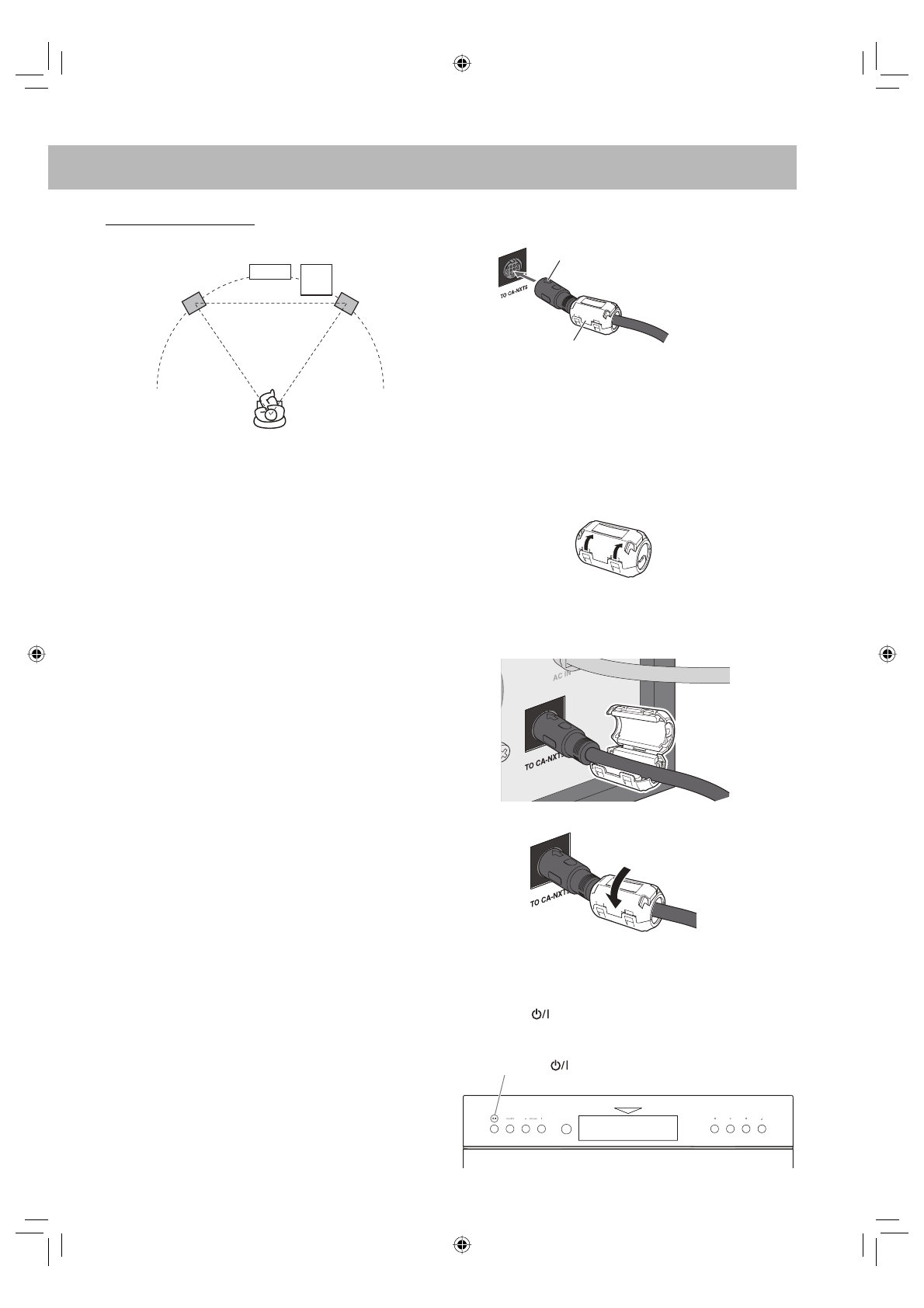

Расположение динамиков

Данная система предназначена для обеспечения виртуального
объемного звучания с помощью Dolby Virtual Speaker.
Располагайте динамики, как это показано на рисунке выше.
•  Когда сложно расположить динамики, как это

показано на рисунке выше, вы можете выбрать
режим объемного звучания, чтобы обеспечить
лучший эффект звучания. См. стр. 20.

Информация о Dolby Virtual Speaker

Dolby Virtual Speaker представляет собой систему
аудиовиртуализации, которая позволяет создавать
впечатление 5.1-канального объемного звучания с
использованием только двух динамиков.

Главное устройство

Сабвуфер

Правой
динамик

Левой
динамик

#

 Системный кабель

Подсоединяйте системный кабель стороной со
стрелкой, обращенной вверх.

Установка фильтра с сердечником

Установите включенный в поставку фильтр с
сердечником на системный кабель. Фильтр с
сердечником необходим для уменьшения помех.

1

  Откройте фиксаторы фильтра с сердечником.

2

  Пропустите системный кабель через фильтр с

сердечником и расположите фильтр с сердечником
у основания соединительного разъема,
подсоединенного к сабвуферу.

3

  Закройте фильтр с сердечником до щелчка.

‹

 Шнур питания

Подсоединяйте шнур питания сабвуфера после
выполнения всех соединений.
Индикатор

 на главном устройстве и индикатор

POWER ON/STANDBY на сабвуфере горят красным
цветом.

Индикатор

Системный кабель
(входит в комплект
поставки)

Стрелка

От главного устройства

Фильтр с сердечником
(входит в комплект поставки)
