РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ:
UT89X/XD
Измерение
Поверните
7
•
Если диапазон измеряемого тока неизвестен,
выберите максимальный предел и затем соответственно
уменьшите.
•
Входные гнезда
mAµA
и
A
имеют предохранители.
Не подключайте щупы параллельно, к какой либо цепи,
чтобы избежать повреждения мультиметра и пользователя.
•
Показания измерения переменного тока являются
истинными среднеквадратичными значениями.
•
Если измеренный ток 6А – 10А максимальное
время измерения должно быть менее 60 секунд, а интервал
перерыва должен быть более 1 минуты. Если измеряемый
ток более 10А, то следующее измерение должно быть не
ранее чем через 15 минут.
•
При измерении переменного тока кнопкой
SEL/REL
мультиметр переключается в режим измерения частоты.
9.7
Измерение частоты, рабочего цикла (Рис.9)
1)
Поверните переключатель диапазона в положение
Hz%
2)
Установите красный щуп в гнездо
а черный
щуп в гнездо
COM
.
3)
Подсоедините щупы к измеряемой цепи и считайте
показания.
4)
Нажатие кнопки
SEL/REL
переведет мультиметр в
режим измерения рабочего цикла.
5)
При измерении переменного тока или напряжения
кнопкой
SEL/REL
мультиметр переключается в режим
измерения частоты.

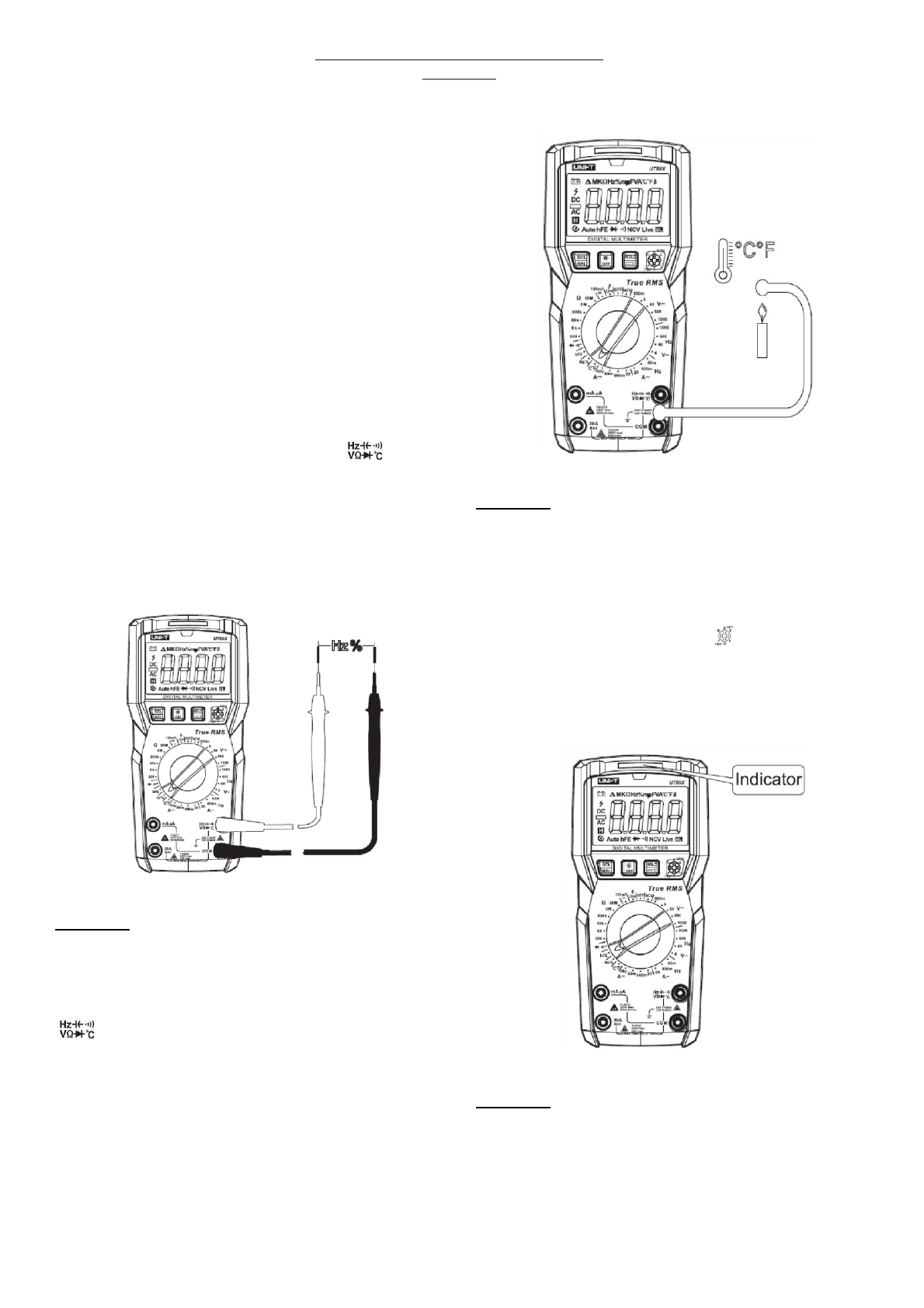

Рисунок 9
Внимание:
Не подавайте напряжение выше 60В постоянного или 30В
переменного тока во избежание поражения током.
9.8
температуры
(только
UT890X)
(Рис.10)
1)
переключатель в положение измерения температуры
°C/°F
2)
Установите «
+
» штекер термопары в гнездо
а другой штекер в гнездо «
COM
».
3)
Закрепите температурный зонд на тестируемом
объекте и прочитайте значение температуры на дисплее
после того, как оно станет устойчивым.
4)
Нажатие кнопки
SEL/REL
переключает единицы
измерения температуры °C/°F.
Рисунок 10
Внимание:
•
Символ «
OL
» появляется при включении.
Применяется только термопара типа K.
•
Температура должна быть менее 250°С /482°F
°F = °С*1,8 + 32
9.9
Измерение hFE транзисторов (Рисунок 11)
1)
Поверните переключатель в положение «
hFE
»
2)
Установите транзистор в гнездо : база (B), эмиттер
(E)
и коллектор (C) (тип PNP или NPN).Тестер покажет
примерный коэффициент усиления.
Если коэффициент > 50 – горит зеленый светодиод,
усиление хорошее.
Если коэффициент ≤ 50 – горит желтый светодиод,
усиление слабое.
Рисунок 11
Внимание:
• Не подавайте напряжение ни на какой щуп во избежание
поражения током.
9.10 Бесконтактное измерение электрического поля
переменного тока (NCV) (Рисунок 12).
1)
Поверните
переключатель диапазона в положение
NCV
2)
Поднесите
передний торец прибора левой стороной к объекту, чтобы
начать зондирование. По умолчанию установлен уровень
