РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ: UT89X/XD
3
NCV
Бесконтактное детектирование
напряжения
hFE
Измерение транзисторов
Ω
Измерение сопротивления
Измерение емкости
Диод и проводимость
LED
Измерение светодиода
°C/°F
Измерение температуры
Кнопка SEL/REL
1)
Проводимость/диод:
короткое нажатие для
циклического
переключения
между
измерением
проводимости и тестом диода
2)
Hz%:
короткое
нажатие
для
циклического
переключения между измерением частоты и рабочего
цикла.
3)
ACV:
короткое
нажатие
для
циклического
переключения между измерением частоты и напряжения
измерением переменного тока.
4)
ACA:
короткое нажатие для циклического
переключения между измерением между измерением
частоты и измерением переменного тока.
5)
°C/°F:
короткое нажатие для циклического
переключение градусов Цельсия и Фаренгейта.
6)
°C/°F
:
короткое нажатие для циклического
переключения диапазона чувствительности EFHI и EFLo.
7)
В выключенном состоянии нажмите и удерживайте
клавишу
SEL/REL
,
затем поверните переключатель.
Функция перехода в спящий режим будет деактивирована,
и зуммер издает 5 звуковых сигналов каждые 15 минут,
напоминая пользователю об отключении функции.
8)
Нажмите и удерживайте более 2 секунд кнопку,
чтобы войти / выйти из режима измерения REL
(
относительных показаний), на ЖК-дисплее отобразится
символ
REL
(
применяется к измерениям V, mV, uA, mA, A,
CAP,
Ω).
Кнопка
подсветки:
нажмите,
чтобы
включить/выключить автоматическую подсветку.
•
Кнопка HOLD:
короткое нажатие для фиксации
показаний дисплея. При повторном нажатии отображаются
текущие показания.
Нажмите и удерживайте более 2 секунд, чтобы включить/
выключить фонарик.
9.
Проведение измерений
Перед началом измерений убедитесь в том, что батареи не
разряжены. Для обеспечения точности измерений
необходимо своевременно заменять батареи.
Обратите также особое внимание на предупреждающий
знак рядом со входами, который указывает, что
напряжение или ток не должны превышать значений,
указанных на устройстве.
9.1 Измерение постоянного напряжения (Рисунок 3)
1)
Поверните переключатель на требуемый предел
постоянного напряжения (600mV/6V/60V/600V/1000V).
2)
Установите красный щуп в гнездо а черный щуп
в гнездо «
COM
» и подключите измерительные щупы к
нужным контрольным точкам.
3)
Прочитайте результаты измерения на дисплее.
9.2 Измерение переменного напряжения (Рисунок 4)
1)
Поверните
переключатель
на
требуемый
предел
постоянного напряжения (600mV/6V/60V/600V/1000V).
Символ

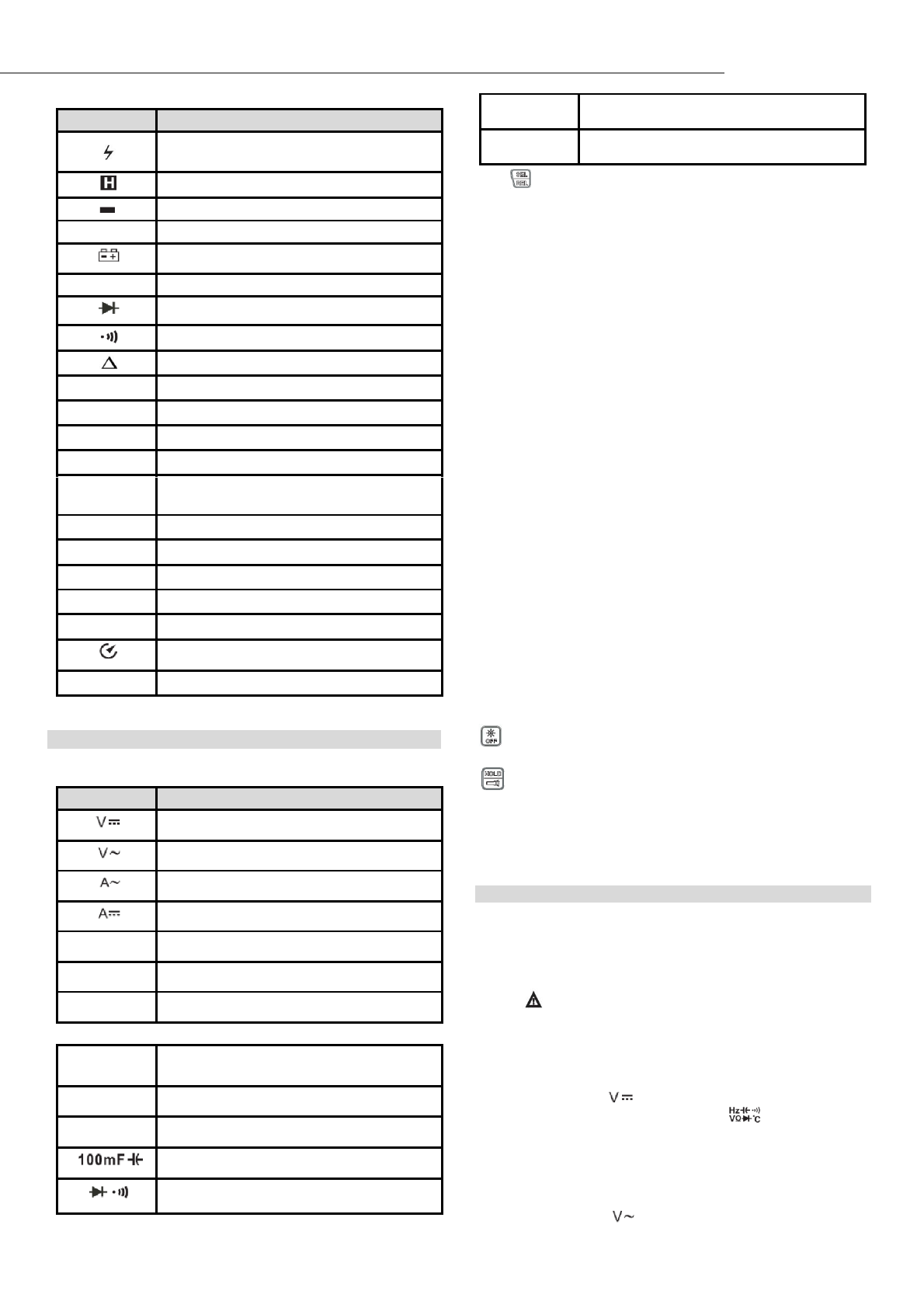

Описание
Внимание: напряжение
переменного/постоянного тока выше 30В
Фиксация показаний
Отрицательная полярность
AC/DC
Переменный/постоянный
Индикатор разряда батарей
AUTO
Автоматический выбор пределов
Измерение диодов
Измерение проводимости
Измерение относительных значений
Ω, k Ω, MΩ
Единицы измерения сопротивления
mV, V
Единицы измерения напряжения
µA, mA, A
Единицы измерения тока
nF, µF, mF
Единицы измерения емкости
Hz,
%
Единицы измерения частоты, рабочего
цикла
°C/°F
Единицы измерения температуры
β
Единицы измерения hFE транзистора
NCV
Бесконтактное обнаружение напряжения
Live
Измерение фазы/нейтрали
LED
Измерение светодиодов
Индикатор автоотключения
BL
Индикатор авто подсветки
8. Переключатель режимов и кнопки
Положение
Описание измерения
Постоянное напряжение
Переменное напряжение
Постоянный ток
Переменный ток
Live
Контактное измерение фаза/нейтраль
OFF
Выключение
Hz,
%
Частота, рабочий цикл
