РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ:
UT89X/XD
Измерение
Поверните
5
9.3
сопротивления (Рисунок 5а)
1)
переключатель на требуемый предел измерения
сопротивления
Ω
(600
Ω/6kΩ/60kΩ/600kΩ/6MΩ/60MΩ) 2)
Установите красный щуп в гнездо
а черный
щуп в гнездо «
COM
» и подключите измерительные щупы к
нужным контрольным точкам.
3)
Прочитайте результаты измерения на дисплее

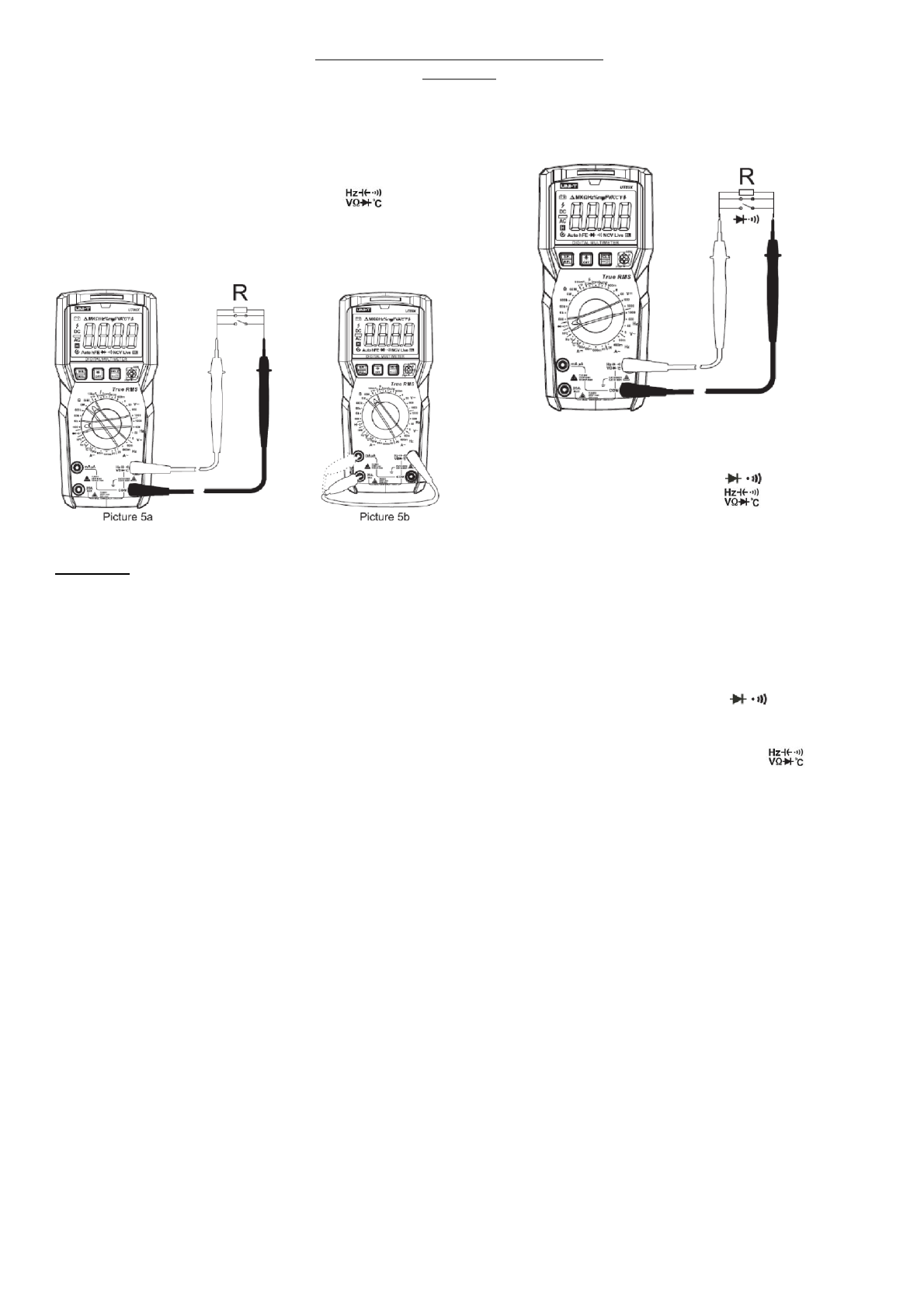

Рисунок 5а Рисунок 5b
Внимание:
•
Если измеренный резистор разомкнут или
сопротивление превышает максимальный диапазон, на ЖК-
дисплее отобразится «
OL
».
•
Прежде чем измерять сопротивление в цепи,
отключите
питание
и
полностью
разрядите
все
конденсаторы, во избежание повреждения или неточных
показаний.
•
При
измерении
низкого
сопротивления
измерительные провода будут давать погрешность
измерения 0,1~ 0,3 Ома. Чтобы получить окончательное
точное значение, значение сопротивления следует вычесть
показания короткозамкнутых щупов из измеренного
значения. Для получения точных измерений закоротите
измерительные провода и используйте функцию REL.
•
Если сопротивление не менее 0,5 Ом при коротком
замыкании
измерительных
проводов,
пожалуйста,
проверьте
измерительные
провода
на
предмет
повреждений или других отклонений.
•
При измерении высокого сопротивления в
диапазоне 60 МOм обычно требуется несколько секунд,
чтобы зафиксировать показания.
•
Внутренние предохранители 630 мА и 20 А можно
проверить на пределе измерения 6 MOм. Пожалуйста,
обратитесь к рисунку 5b для получения более подробной
информации: Вставьте красный щуп в гнездо 630 мА или 20
А для измерения сопротивления. Если оба предохранителя
перегорели, на экране появится символ «
OL
».
9.4
Измерение проводимости и диодов (Рисунок 6)
Рисунок 6
Тест проводимости
1)
Поверните
переключатель
предел
2)
Установите красный щуп в
гнездо а
черный щуп в гнездо «
COM
»
3)
Подключите
измерительные
щупы
к
нужным
контрольным точкам.
4)
Если измеренное сопротивление больше 30 Ом – разрыв
цепи, зуммер не звучит, горит красный светодиод. Если
сопротивление менее 30 Ом – цепь находится в
состоянии проводимости, непрерывно звучит зуммер и
горит зеленый светодиод. Если на экране отображается
«
OL
», цепь находится в разомкнутом состоянии.
Тест диодов
1)
Поверните переключатель предел
2)
Нажатием кнопки
SEL/REL
перейдите в режим измерения
диодов.
3)
Установите красный щуп в гнездо
а черный
щуп в гнездо «
COM
»
4)
Подключите красный щуп к аноду а черный – к катоду
измеряемого диода.
5)
Показание <0,12 В:
красный светодиод горит и
непрерывный зуммер. Это указывает на то, что диод
может быть неисправен.
Показания в пределах 0,12В ~ 2В
:
зеленый светодиод
горит, одиночный звуковой сигнал, указывая на исправность
диода (для справки).
6)
Если диод открыт или его полярность обратная, на
экране появится символ «
OL
».
Для кремниевого PN-перехода нормальное значение
обычно составляет около 500-800 мВ (от 0,5 до 0,8В).
Пояснительные рисунки
