– 11

У цьому посібнику з експлуатації наведено опис при-
строю з максимальною комплектацією. Комплекта-
ція відрізняється залежно від  моделі (див. упакуван-
ня).

Рисунки див. на аркуші-вкладці 3

1

Заводська табличка

2

З’єднання високого тиску

3

Головний вимикач „0/OFF“ / „I/ON“ (0/ВИМК. / I/
УВІМК.)

4

Розблокування акумуляторного блоку

5

Акумуляторний відсік

6

Ручка

7

Місце для зберігання високонапірного пістолета

8

Зберігання струминної трубки

9

Всмоктувальний шланг для мийного засобу (з
фільтром)

10 Частина з’єднання для підведення води
11 Підведення води із встановленим сітчастим

фільтром

12 Високонапірний пістолет
13 Дисплей високонапірного пістолета

MIX/STANDARD/BOOST

14 Блокування високонапірного пістолета
15 Кнопка для від'єднання високонапірного шланга

від високонапірного пістолета

16 Рукав високого тиску
17 Стуменева трубка з фрезою

Робочий режим: BOOST
Для стійких забруднень (коротший час роботи
акумулятора)

18 Стуменева трубка з соплом високого тиску

Робочий режим: STANDARD
Для звичайних завдань очищення (триваліший
час роботи акумулятора)

Перед початком експлуатації апарату встановити
додані незакріплені частини.

Рисунки див. на аркуші-вкладці 4

Рисунок



Зафіксувати ручку для перенесення.

Рисунок



З'єднувальну муфту з комплекту під'єднайте до
елементу апарата для подавання води.

Для експлуатації пристрою потрібні акумулятор-
ний блок Battery Power 36/50 або акумуляторний
блок Battery Power + 36/75 і зарядний пристрій з
платформи KÄRCHER 36 V.
Примітка:

 акумуляторний блок Battery Power 36/25

використовувати не можна.

Акумуляторний блок оснащений дисплеєм, який по-
стійно відображає інформацію про стан заряду, хід
зарядки і залишковий час. Крім того, на ньому мо-
жуть відображатися повідомлення про помилки.
Залежно від використовуваного пристрою дисплей
повертається під час встановлення акумуляторного
блоку.

Примітка:

 нові акумуляторні блоки мають тільки по-

передній заряд і повинні повністю заряджатися пе-
ред першим використанням.
Дисплей активується під час першого процесу за-
ряджання.

Опис пристрою

* В якості опції

19

Стандартний зарядний пристрій
Battery Power 36 V

A

Зарядні контакти

B

Адаптер акумулятора

C

З'єднувальний кабель

D

Мережевий блок живлення з вилкою

20

Акумуляторний блок Battery Power 36/50

A

Дисплей акумуляторного блоку

B

Контакти

C

Заводська табличка

D

Тримач

** Додатково знадобиться

21

–
–

Армований водяний шланг зі стандартною
муфтою.
мінімальний діаметр 1/2 дюйма (13 мм)
мінімальна довжина 7,5 м

22 Всмоктувальний шланг KÄRCHER SH 5

(номер для замовлення 2.643-100.0)

Установка

Акумуляторний блок

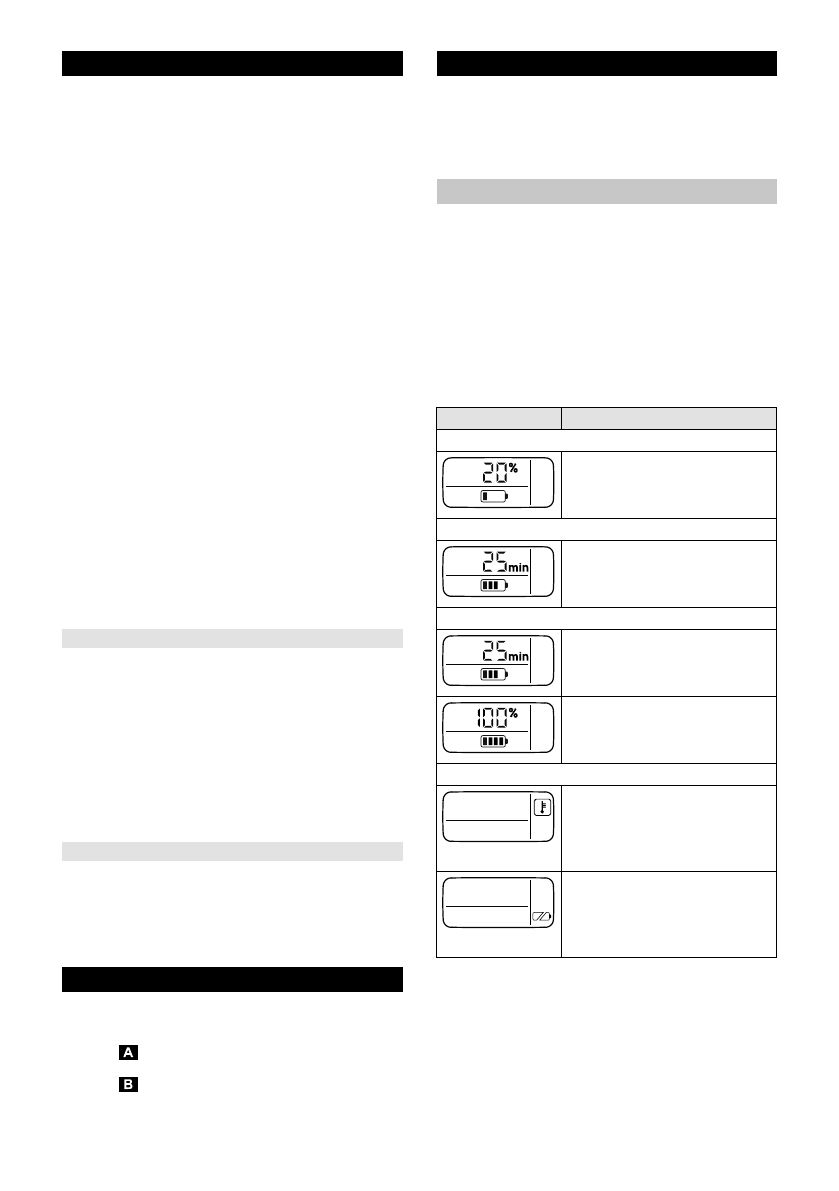

Дисплей акумуляторного блоку

Індикація

Значення

Зберігання акумулятора

Рівень заряду акумуляторного
блоку, коли він не використо-
вується.

Використання акумулятора

Залишковий час роботи акуму-
ляторного блоку під час викори-
стання.

Заряджання акумулятора

Залишковий час заряджання
акумуляторного блоку під час
заряджання.

Акумуляторний блок повністю
заряджений.

Індикація несправностей

Температура акумуляторного
блоку за межами допустимих
значень або заблокована через
коротке замикання (див. «Допо-
мога в разі несправностей»).
Акумуляторний блок несправ-
ний і заблокований з метою без-
пеки. Не використовувати аку-
муляторний блок і утилізувати
його належним чином.
