– 2
Figura 1
1 Suporte para a lança
2 Concha (bilateral)
3 Roda
4 Conexão de água com peneira
5 Conjunto de ligação da água
6 Conjunto de vedantes em O (sobressa-
lentes)
7 Ligação de alta pressão
8 Mangueira de alta pressão
9 Lança
10 Bocal de alta pressão (aço inoxidável)
11 Rolo de guia com travão de imobiliza-
ção
12 Filtro do combustível
13 Bloqueio de segurança da pistola pul-
verizadora manual
14 Pistola pulverizadora manual
15 Linha adutora eléctrica
16 Orifício para encher o combustível
17 Painel de comando
18 Depósito para pistola pulverizadora
manual
19 Cavidade de apoio
20 Alça
21 Placa de tipo
22 Fecho da tampa
23 Queimador
24 Depósito para lança
25 Tampa da máquina
26 Regulação da pressão/débito da unida-
de da bomba
27 Recipiente do óleo
28 Parafuso de descarga de óleo
29 Filtro do combustível
30 Grampo de fixação
31 Mangueira da protecção contra a falta
de água
32 Dispositivo de protecção contra a falta
de água
33 Filtro no dispositivo de protecção contra
a falta de água
34 Filtro fino (água)
35 Reservatório com flutuador
Figura 2
A Interruptor da máquina
1 Lâmpada de controlo do sentido de ro-
tação
2 Lâmpada de controlo "pronto a funcio-
nar"
3 Lâmpada de controlo do combustível
4 Lâmpada de controlo de serviço (Assis-
tência)
– Os elementos de comando para o pro-
cesso de limpeza são amarelos.
– Os elementos de comando para a ma-
nutenção e o serviço são cinza claros.

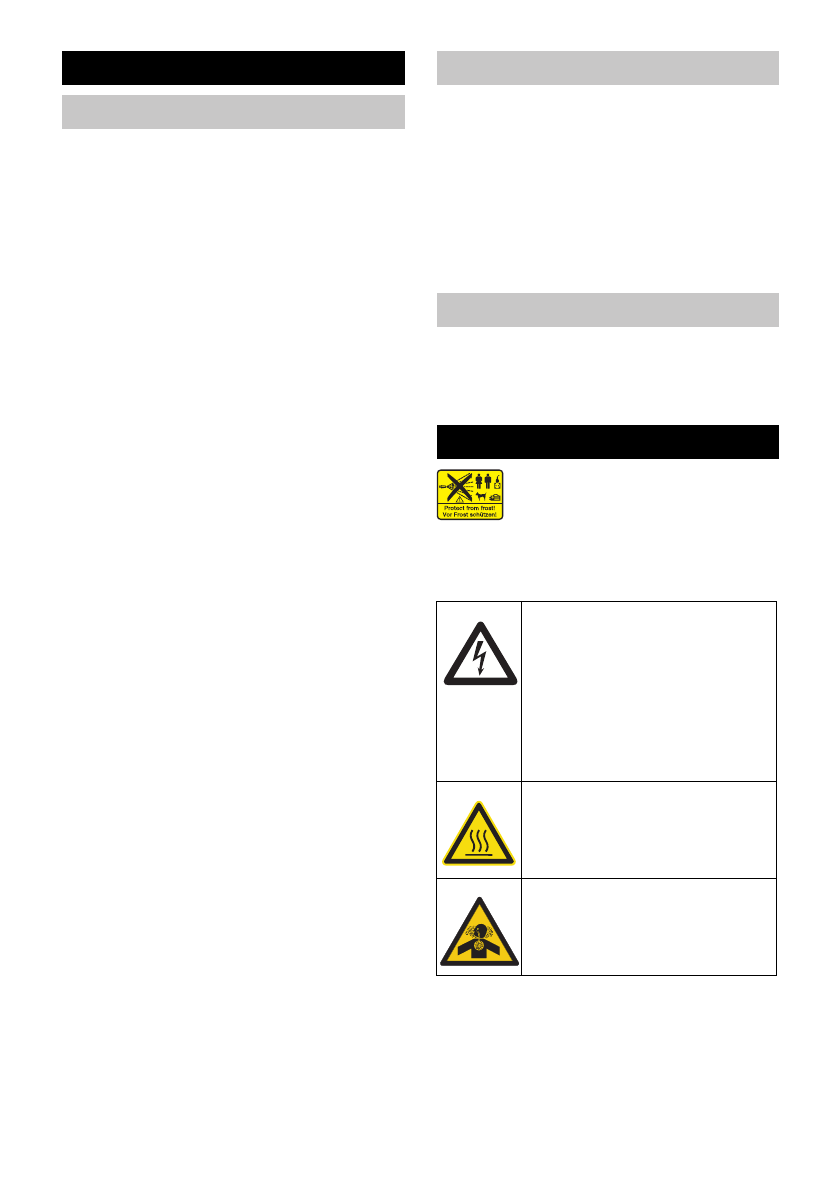

Os jactos de alta pressão podem
ser perigosos em caso de uso in-
correcto. O jacto não deve ser dirigido con-
tra pessoas, animais, equipamento eléctri-
co activo ou contra o próprio aparelho.
Visão Geral
Elementos do aparelho
Painel de comando
Identificação da cor
Símbolos no aparelho
Perigo devido a tensão eléc-
trica!
Os trabalhos nos componentes
da instalação só podem ser
efectuados por especialistas
electrotécnicos ou por pessoal
técnico devidamente autoriza-
do.
Perigo de queimaduras devido
a superfícies quentes!
Perigo de envenenamento! Não
inalar os gases de escape.
76
PT
