Установка заднего колеса
•
При установке заднего колеса выполняйте
указанные выше операции в обратном
порядке.
•
Установите боковые втулки на левую и пра>
вую стороны ступицы колеса.
•

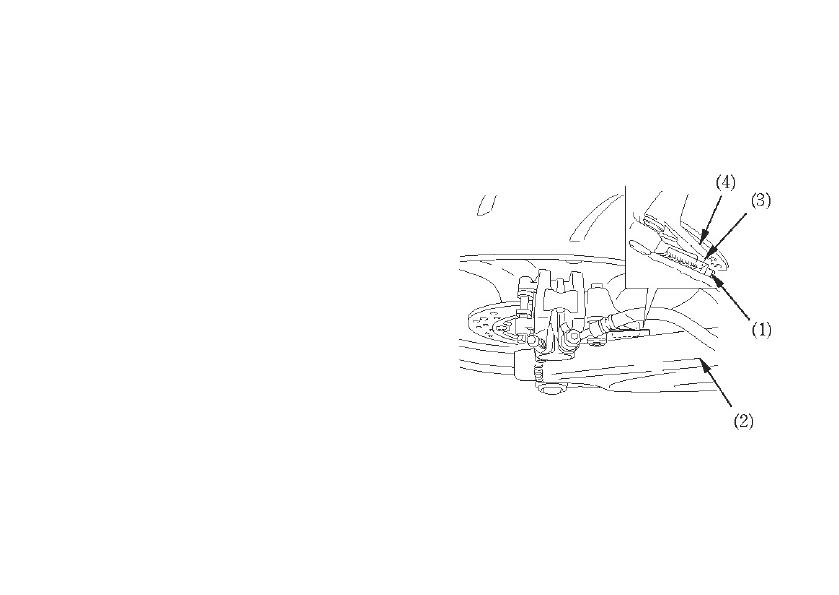

Убедитесь в том, что тяга (3) на кронштейне
(4) тормозного суппорта находится в пазу
(1) качающегося рычага (2).
•
Затяните гайку задней оси рекомендован>
ным моментом:
113 Нм
•
Отрегулируйте прогиб приводной цепи
(стр. 108 > 109).
Чтобы не повредить тормозные колодки во
время установки колеса, будьте внимательны,
заводя тормозной диск между тормозных
колодок.
После установки колеса несколько раз на>
жмите на педаль тормоза и затем проверьте,
свободно ли вращается колесо. Если колесо
вращается не свободно, или тормозные ко >
лодки трутся по диску, перепроверьте колесо.
Если при сборке не использовался динамо>
метрический ключ, как можно скорее обрат и >
тесь к официальному дилеру Honda для про>
верки правильности сборки. Неправильная
сборка может привести к потере тормозных
свойств.
(1) Паз
(2) Маятник
(3) Тяга
(4) Кронштейн тормозного суппорта
