119
Снятие заднего колеса
1. Приподнимите заднее колесо над опорной
поверхностью, разместив под двигателем
опорный блок.
2. Ослабьте гайку (1) задней оси.
3. Ослабьте контргайки (2) и регулировочные
болты (3).
4. Снимите осевую гайку и шайбу.
5. Снимите приводную цепь (4) с ведомой
звёздочки, продвинув заднее колесо впе>
рёд.

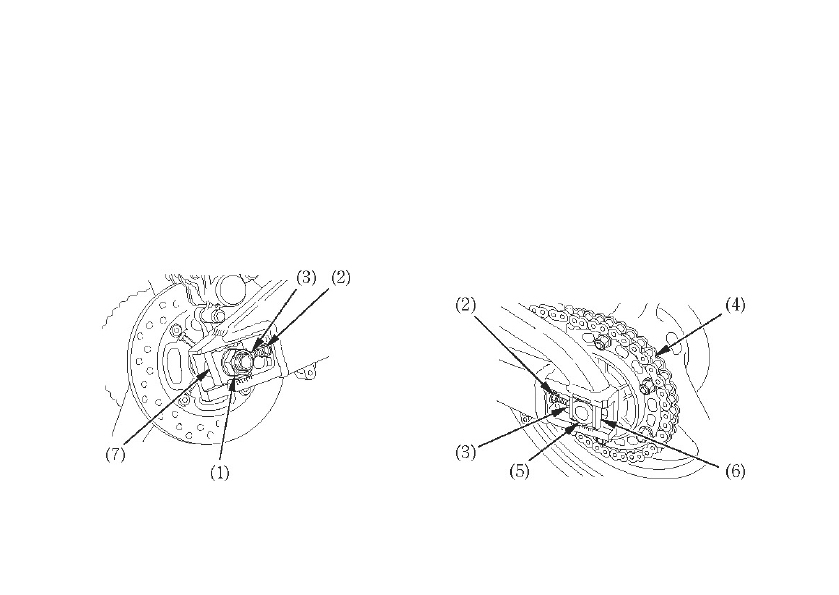

(1) Гайка задней оси
(2) Контргайки
(3) Регулировочные болты
(7) Правая пластина регулировки цепи
6. Извлеките ось заднего колеса (5), снимите
заднее колесо, пластину (6) левого регул я >
тора цепи, пластину (7) правого регулятора
цепи и боковые втулки с качающегося ры>
чага.
Не нажимайте на педаль тормоза при снятом
колесе. Поршень суппорта будет выдавлен из
цилиндра, что приведет к вытеканию тормоз>
ной жидкости. Если это произойдёт, тормоз>
ную систему придётся ремонтировать. Для
выполнения этой операции обратитесь к офи>
циальному дилеру Honda.
(4) Приводная цепь
(5) Вал задней оси
(6) Левая пластина регулировки цепи
