96

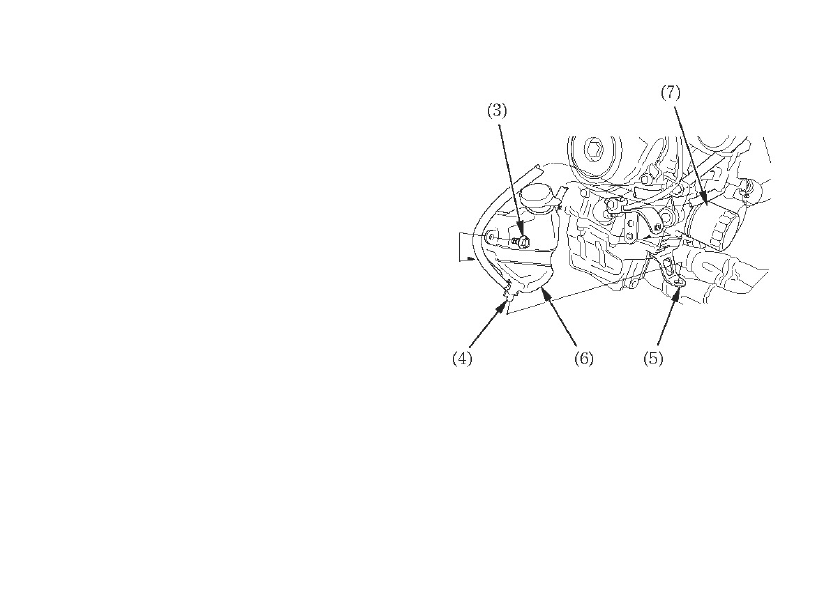

4. Снимите болт (3).
5. Снимите расширительный бачок (6). Для
этого потяните бачок за выступ (4) в сто >
рону от опоры бачка (5).
Будьте внимательны, чтобы не расплескать
охлаждающую жидкость.
6. С помощью специального ключа для
фильтра отверните масляный фильтр (7) и
дайте стечь остаткам масла. Сдайте ис>
пользованный масляный фильтр в утили>
зацию.
(3) Болт
(4) Выступ
(5) Опора бачка
(6) Расширительный бачок системы охлаждения
(7) Масляный фильтр
