83

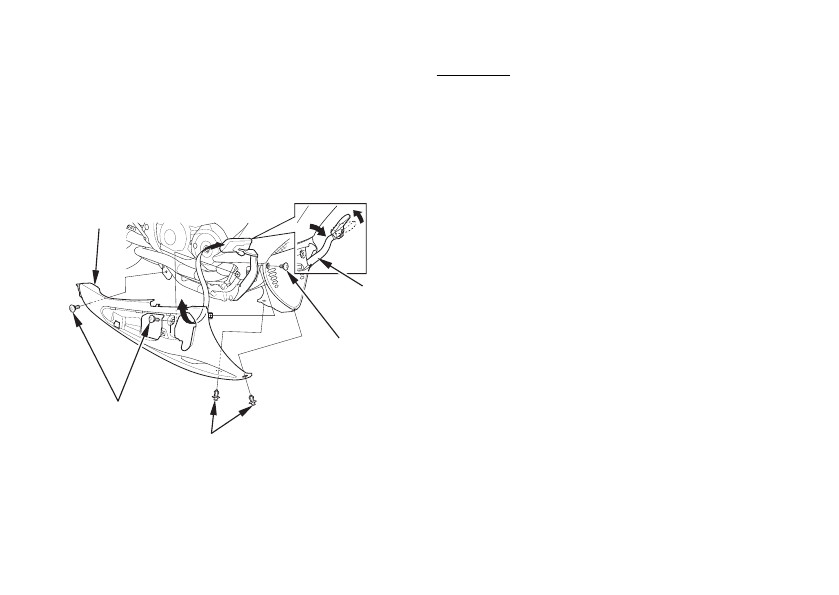

4. Снимите фиксаторы B (8), болт A (9) и болты B
(10), затем вытяните правый нижний кожух (11).
Осторожно, стараясь не задеть педаль
тормоза (12), извлеките правый нижний
кожух, перемещая его как показано на
рисунке.
(11)
(12)
(9)
(8)
(10)
•
Установка:
• Установка выполняется в порядке, обратном
процедуре снятия.
• Аккуратно проденьте педаль заднего тормоза
через отверстие в правом нижнем кожухе.
• Если при снятии кожуха глушителя снимались
резиновые колпачки со штырей, установите их.
• Расположите кожух так, чтобы совместить
штыри с ушками.
• Установите болты и затяните
рекомендованным моментом:
крепежные болты подножки:
26
Нм
болт кожуха глушителя:
9
Нм
(8) Фиксаторы B
(9) Болт А
(10) Болты В
(11) Правый нижний кожух
(12) Педаль заднего тормоза
