41
МАСЛО ГЛАВНОЙ ПЕРЕДАЧИ
Проверка уровня масла
Проверяйте уровень масла в главной передаче в
соответствии с регламентом технического обслу-
живания (стр. 113).

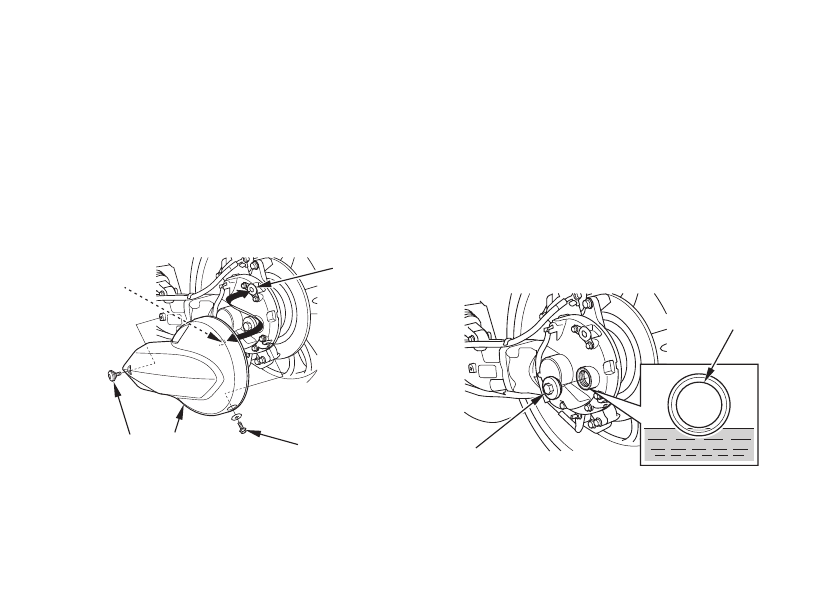

1. Установите мотоцикл на боковой упор.
2. Снимите болт A (1), болт B (2) и шайбу.
3. Вытяните выступ (3) из втулки (4) и снимите
кожух главной передачи (5).
(5)
(4)
(3)
(1)
(2)
4. Снимите пробку заливной горловины (6).
5. Убедитесь, что уровень масла достигает нижней
кромки отверстия (7) проверки уровня.
Если уровень масла ниже этого, проверьте, нет ли
подтеканий масла. Заливайте свежее масло в мас-
лозаливное отверстие, пока его уровень не достиг-
нет нижней кромки отверстия.
Рекомендуемое масло:
Масло для гипоидных передач HYPOID GEAR OIL
SAE 80
(7)
(6)
(4) Втулка
(5) Кожух главной передачи
(1) Болт А
(2) Винт В
(3) Выступ
(6) Пробка маслозаливного
отверстия
(7) Отверстие проверки
уровня масла
