МОНТАЖ ВСАСЫВАЮЩЕГО

И НАПОРНОГО РУКАВА

ВНИМАНИЕ!

Перед присоединением рукавов убе-

дитесь в отсутствии посторонних

предметов  во  всасывающем  и  на-

порном  патрубке  водяного  насоса,

а  также  проверьте  отсутствие

посторонних  предметов  внутри

рукава.  Попадание  посторонних

предметов  может  привести  к  вы-

ходу  насоса  из  строя  и  не  подле-

жит ремонту по гарантии.

1

2

3

6

5

4

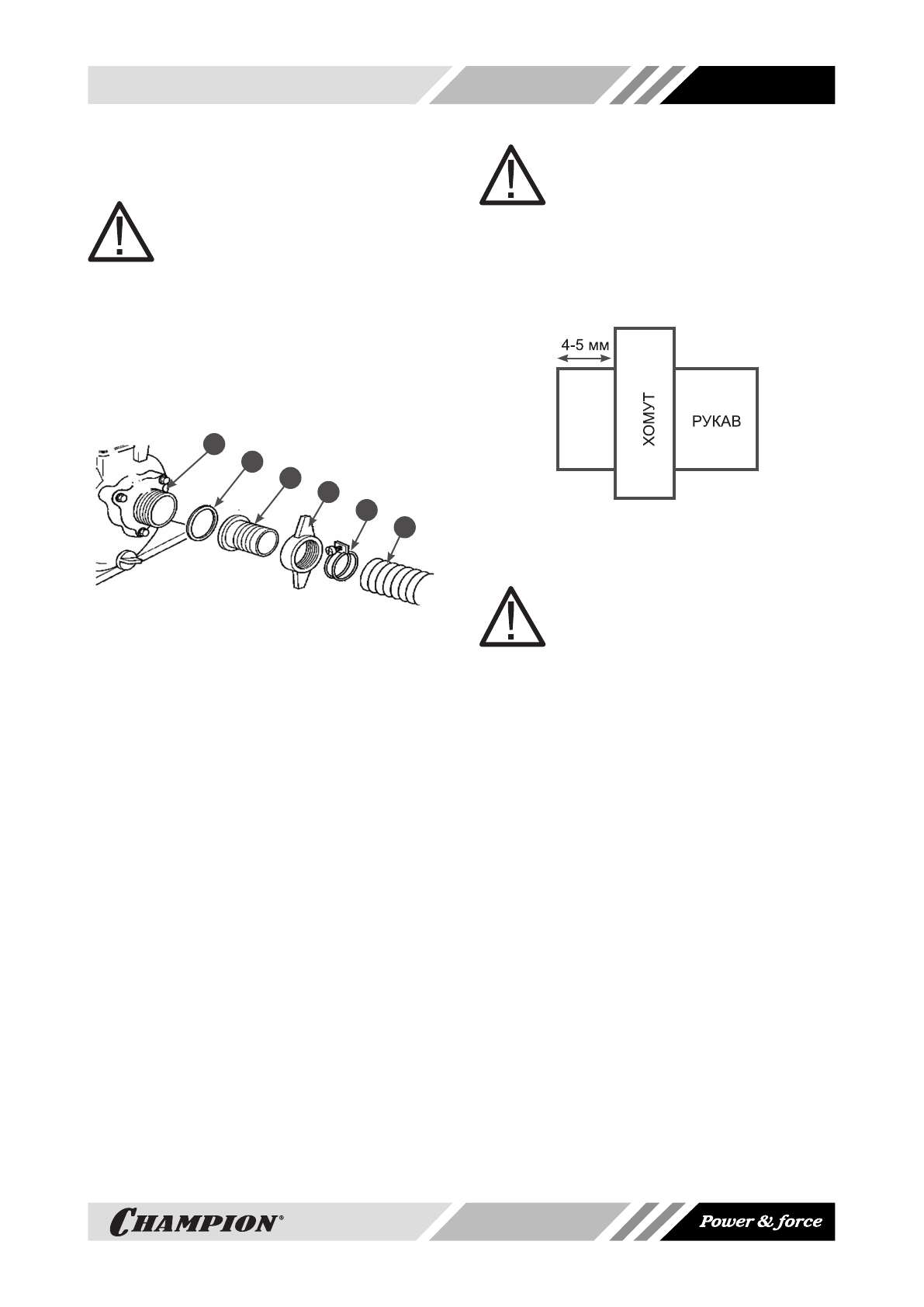

Рис.8

1.Всасывающий рукав

2.Хомут крепления рукава 3.Гайка фланца

4.Всасывающий патрубок 5. Уплотнительная

прокладка 6.Всасывающий фланец насоса.

Установите  всасывающий  патрубок(4)  через

уплотнительную  прокладку  (5)  к  фланцу  на-

соса(6)  и  плотно  затяните  гайку  фланца(3)

Рис.8.  Наденьте  до  упора  всасывающий  ру-

кав(1) на патрубок и затяните его хомутом(2).

ВНИМАНИЕ!

При  монтаже  следите  за  тем,

чтобы под хомутом не было скла-

док  стенок  рукавов.  Затяжка  хо-

мута  не  должна  превышать  40%

толщины  стенки  рукава.  Рассто-

яние  между  торцом  рукава  и  тор-

цом хомута должно быть не менее

4-5 мм (Рис.9)

ПА

ТР

УБ

ОК

ВС

АСЫВ

АЮЩ

ИЙ

Рис.8

Таким  же  образом  установите  напорный

рукав.

ВНИМАНИЕ!

Обязательно установите фильтр

на всасывающий рукав перед нача-

лом  работы.  Фильтр  исключает

попадание  внутрь  насоса  мусора,

который  может  забить  рабочее

колесо и привести к его поврежде-

нию.
