Расположение разъемов на задней панели компьютера

На Рис. 2 “Расположение разъемов на задней панели компьютера” на странице 11 показано
расположение разъемов на задней панели компьютера. Некоторые разъемы на задней панели
компьютера имеют цветовую маркировку; это помогает определить место подключения кабелей.

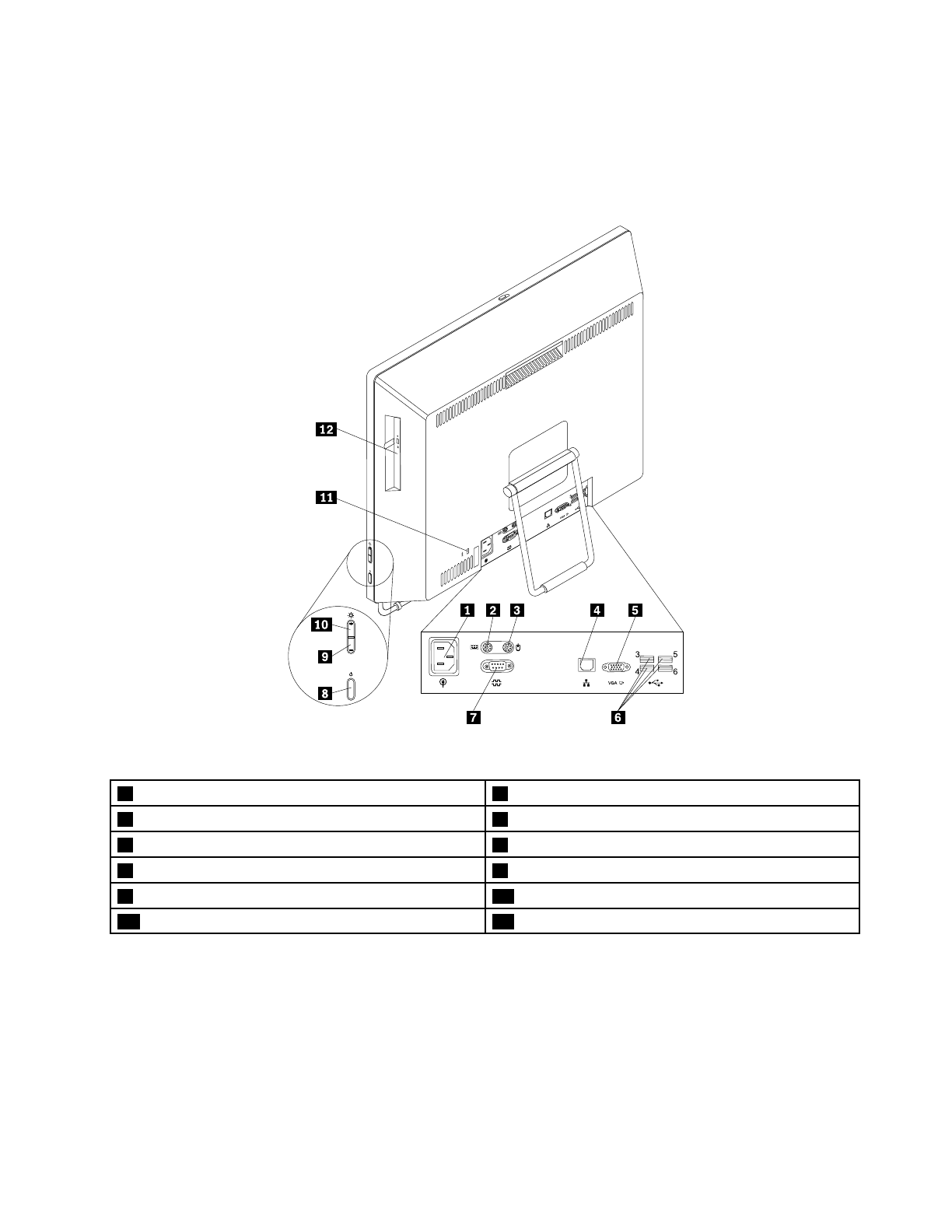

Рис. 2. Расположение разъемов на задней панели компьютера

1

Разъем питания

2

Разъем клавиатуры PS/2 (дополнительно)

3

Разъем мыши PS/2 (дополнительно)

4

Разъем Ethernet

5

Выходной разъем VGA

6

Разъемы USB 2.0 (USB-порты 3–6)

7

Последовательный порт

8

Кнопка питания

9

Уменьшение яркости

10

Увеличение яркости

11

Гнездо с защитным замком

12

Дисковод оптических дисков

Разъем

Описание

Pазъем Ethernet

К этому разъему подключается кабель Ethernet локальной сети (LAN).

Примечание:

Чтобы обеспечить функционирование компьютера в

соответствии с требованиями, предъявляемыми к оборудованию Класса B
(FCC), используйте кабель Ethernet категории 5.

Разъем клавиатуры PS/2
(дополнительно)

К этому разъему подключается клавиатура с разъемом PS/2.

Глава 1. Обзор продукта

11
