Расположение разъемов на задней панели компьютера

На Рис. 2 “Расположение разъемов на задней панели компьютера” на странице 10 показано
расположение разъемов на задней панели компьютера. Некоторые разъемы на задней панели
компьютера имеют цветовую маркировку; это помогает определить место подключения кабелей.

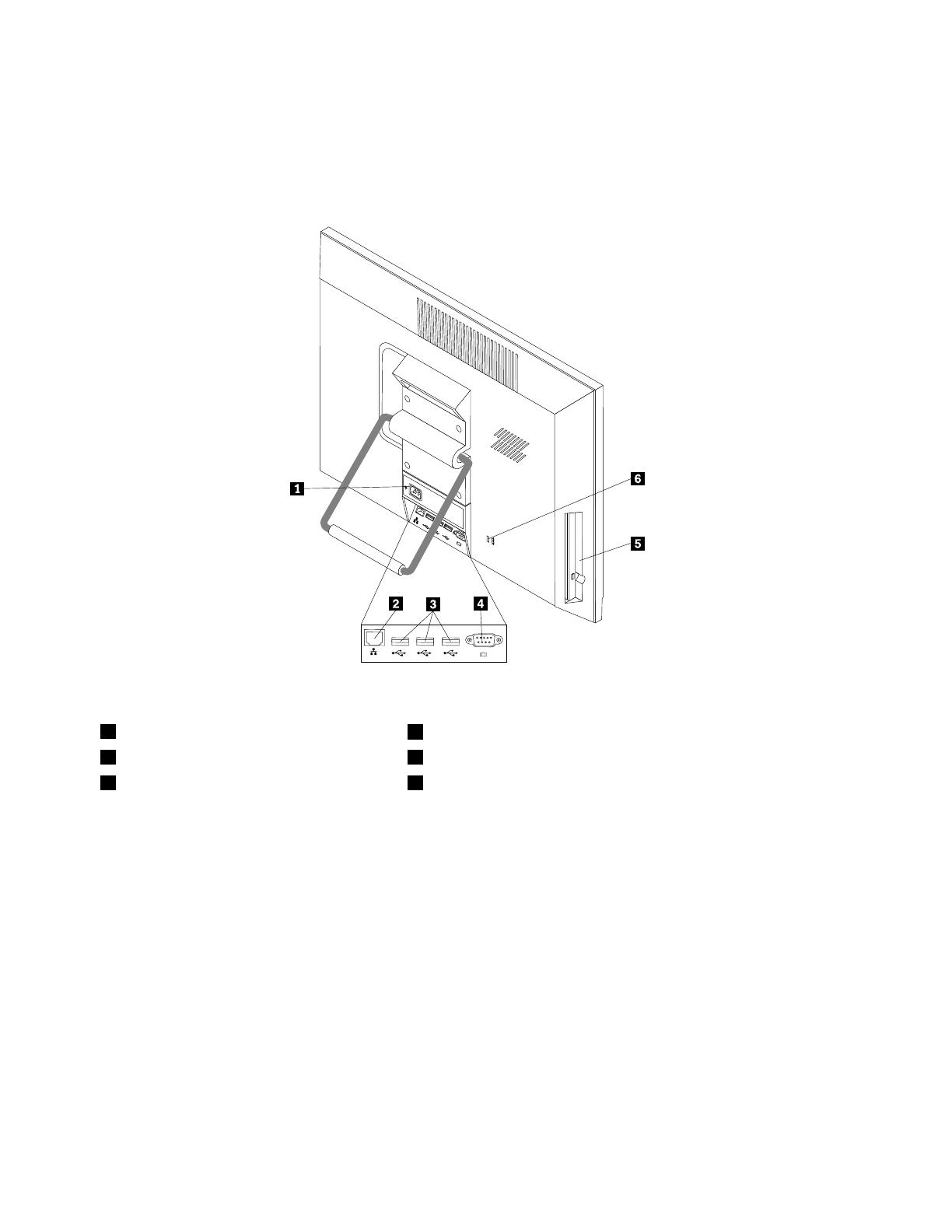

Рис. 2. Расположение разъемов на задней панели компьютера

Разъем питания

Последовательный порт

Разъем Ethernet

Дисковод оптических дисков

Разъемы USB (USB-порты 4—6)

Гнездо встроенного замка для троса

Разъем

Описание

Pазъем Ethernet

К этому разъему подключается кабель Ethernet локальной сети (LAN).

Примечание:

Чтобы обеспечить функционирование компьютера в

соответствии с требованиями, предъявляемыми к оборудованию Класса B
(FCC), используйте кабель Ethernet категории 5.

Последовательный порт

К этому разъему можно подключить внешний модем, последовательный
принтер или другое устройство, для которого нужен 9-штырьковый
последовательный разъем.

Разъем USB

Через эти разъемы можно подключить устройства с разъемом USB (например,
клавиатуру, мышь, сканер или принтер USB). Если нужно подключить более
восьми устройств USB, то можно приобрести концентратор USB, через
который можно подключить дополнительные устройства USB.

ThinkCentre: Руководство пользователя
