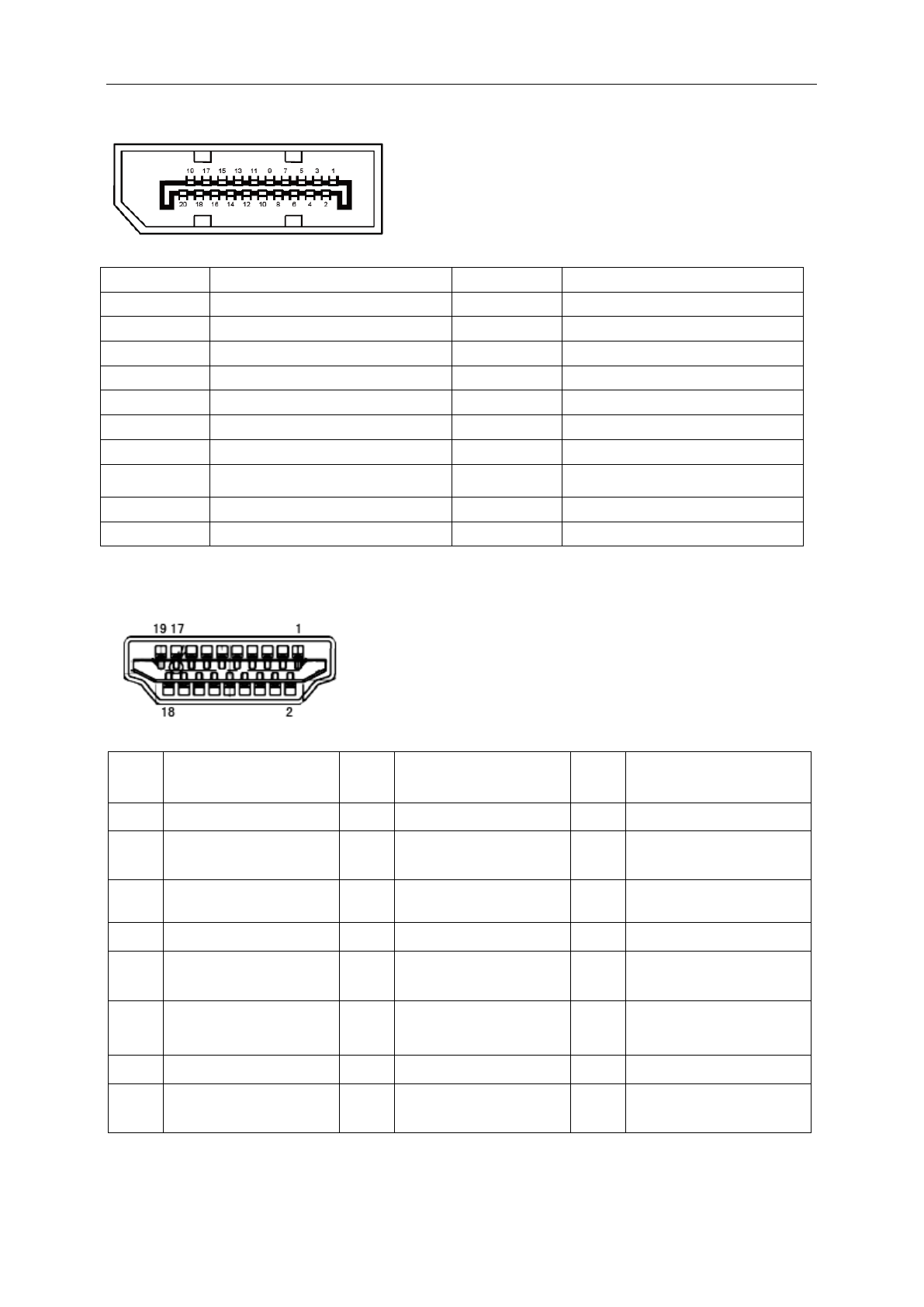

Назначение контактов
20-
контактный кабель для передачи сигналов цветного изображения
№ контакта
Наименование сигнала
№ контакта
Наименование сигнала
1
ML_Lane 3 (n)
11
GND
2
GND
12
ML_Lane 0 (p)
3
ML_Lane 3 (p)
13
CONFIG1
4
ML_Lane 2 (n)
14
CONFIG2
5
GND
15
AUX_CH(p)
6
ML_Lane 2 (p)
16
GND
7
ML_Lane 1 (n)
17
AUX_CH(n)
8
GND
18
Определение «горячего»
подключения
9
ML_Lane 1 (p)
19
Возврат DP_PWR
10
ML_Lane 0 (n)
20
DP_PWR
№
контак
та
Наименование сигнала
№
контак
та
Наименование сигнала
№
контак
та
Наименование сигнала
1.
Данные TMDS 2
＋
9.
Данные TMDS 0-
17.
Земля DDC/CEC
2.
Данные TMDS 2
экранирование
10.
TMDS-
синхронизация + 18.
Питание +5 В
3.
Данные TMDS 2-
11.
Экранирование
TMDS-
синхронизации
19.
Определение «горячего»
подключения
4.
Данные TMDS 1 +
12.
TMDS-
синхронизация -
5.
Данные TMDS 1
экранирование
13.
CEC
6.
Данные TMDS 1-
14.
Зарезервировано (не
задействован на
устройстве)
7.
Данные TMDS 0
＋
15.
SCL
8.
Данные TMDS 0
экранирование
16.
SDA
43
Содержание
- 4 Безопасность; Национальные условные обозначения
- 5 Электропитание
- 6 Установка
- 7 Очистка
- 8 Прочее
- 9 Сборка; Комплект поставки
- 11 Регулировка угла обзора
- 12 Подключение монитора
- 13 Требования к системе
- 14 Крепление на стену
- 15 Настройка; Установка оптимального разрешения
- 17 Windows 8
- 19 Windows 7
- 21 Кнопки управления
- 41 Технические характеристики; Общие технические характеристики
- 42 Предустановленные режимы дисплея
- 43 Назначение контактов
- 44 Технология Plug and Play
- 45 Положения
- 46 Ограничение на использование опасных веществ (Индия)
- 47 Обслуживание; Гарантийные обязательства для Европы
- 49 Гарантийные обязательства для Ближнего Востока и
- 51 Политика компании AOC в отношении пикселей
- 52 Гарантийные обязательства для Северной и Южной
- 54 ПРОГРАММА EASE
