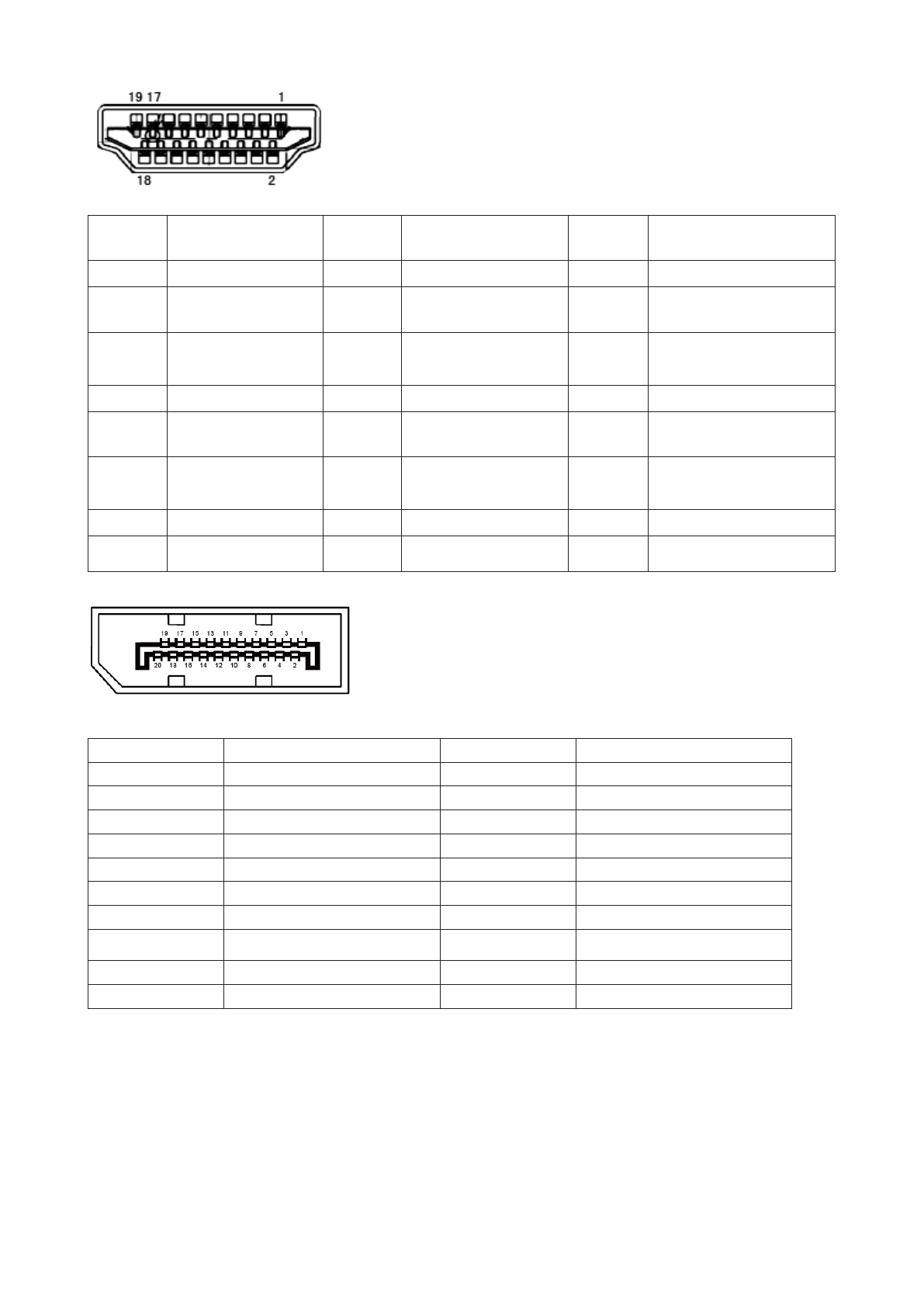

28
Номер
контакта
Наименование
сигнала
Номер
контакта Наименование сигнала
Номер
контакта Наименование сигнала
1.
Данные TMDS 2+
9.
Данные TMDS 0-
17.
ЗемляDDC/CEC
2.
Экран данных TMDS 2
10.
Тактовый сигналTMDS +
18.
Питание + 5 В
3.
Данные TMDS 2-
11.
Экран тактовогосигнала
TMDS
19.
Обнаружение"горячего"
подключения
4.
Данные TMDS 1+
12.
Тактовый сигнал TMDS -
5.
Экран данных TMDS 1
13.
CEC
6.
Данные TMDS 1-
14.
Зарезервирован(не
используетсяна
устройстве)
7.
Данные TMDS 0+
15.
SCL
8.
Экран данных TMDS 0
16.
SDA
20-контактный кабель для передачи сигналов цветного изображения
Номерконтакта
Наименование сигнала
Номерконтакта
Наименование сигнала
1
ML_Lane 3 (n)
11
GND
2
GND
12
ML_Lane 0 (p)
3
ML_Lane 3 (p)
13
CONFIG1
4
ML_Lane 2 (n)
14
CONFIG2
5
GND
15
AUX_CH(p)
6
ML_Lane 2 (p)
16
GND
7
ML_Lane 1 (n)
17
AUX_CH(n)
8
GND
18
Определение «горячего»
подключения
9
ML_Lane 1 (p)
19
Возврат DP_PWR
10
ML_Lane 0 (n)
20
DP_PWR
