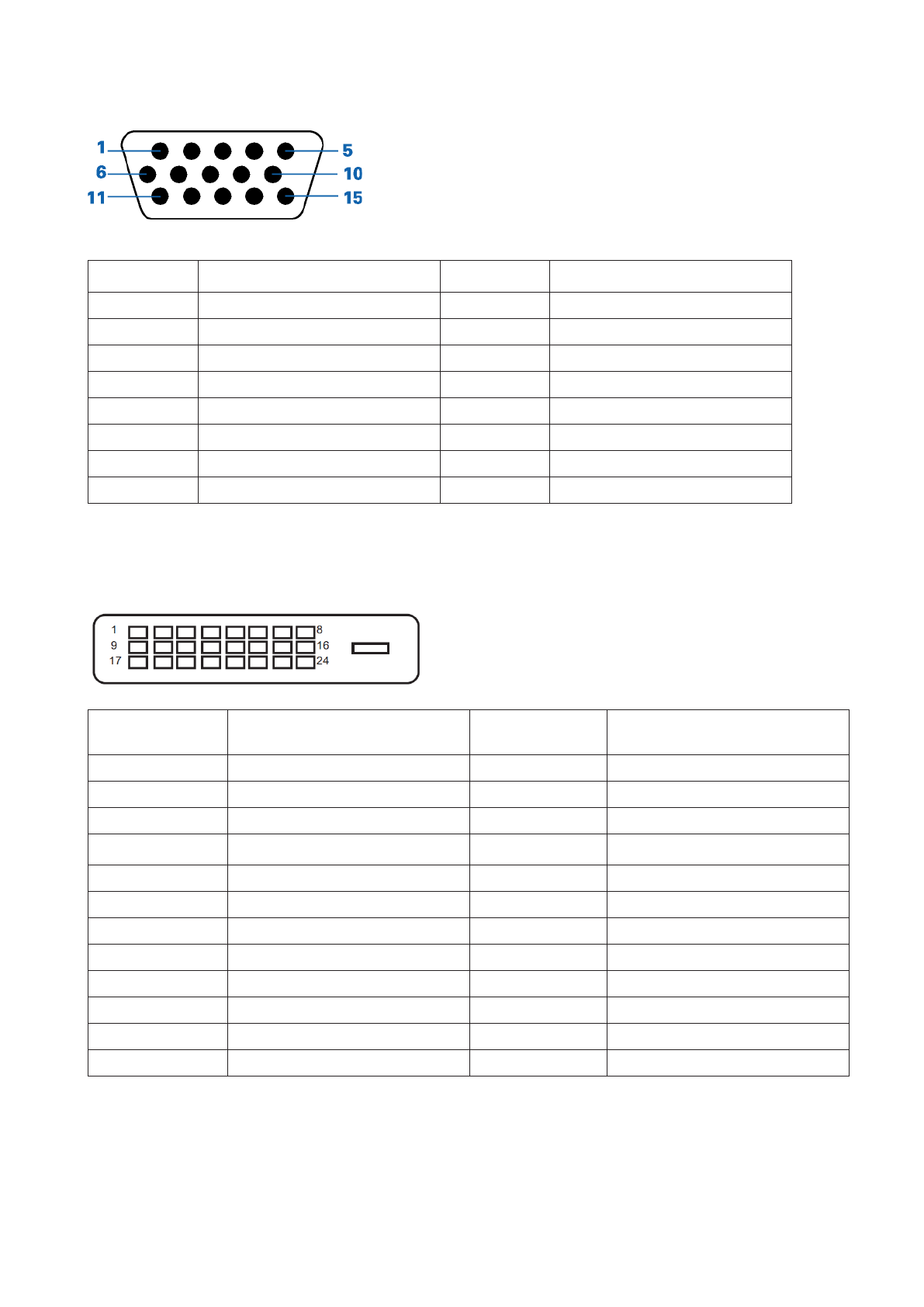

Назначение контактов
15-контактный кабель для передачи сигналов цветного изображения
Номер
контакта
15-контактный разъем
сигнального кабеля
Номер
контакта
15-контактный разъем
сигнального кабеля
1
Видео - Красный
9
+5 В
2
Видео - Зеленый
10
GND (заземление)
3
Видео - Синий
11
Не исп.
4
Не исп.
12
Данные DDC
5
Детектирующий кабель
13
Гориз. синхр.
6
Земля - Красный
14
Верт. синхр.
7
Земля - Зеленый
15
Частота DDC
8
Земля - Синий
24-контактный кабель для передачи сигналов цветного изображения
Номерконтакта
Наименование сигнала
Номерконтакта
Наименование сигнала
1
Данные TMDS 2-
13
Данные TMDS 3+
2
Данные TMDS 2+
14
Питание +5 В
3
Экран данных 2/4
15
Земля (для +5 В)
4
Данные TMDS 4-
16
Обнаружение"горячего"подключ
ения
5
Данные TMDS 4+
17
Данные TMDS 0-
6
Тактовый сигнал DDC
18
Данные TMDS 0+
7
Данные DDC
19
Экран данных 0/5
8
Не исп.
20
Данные TMDS 5-
9
Данные TMDS 1-
21
Данные TMDS 5+
10
Данные TMDS 1+
22
Экран тактовогосигнала TMDS
11
Экран данных 1/3
23
Тактовый сигналTMDS+
12
Данные TMDS 3-
24
Тактовый сигналTMDS-
