9

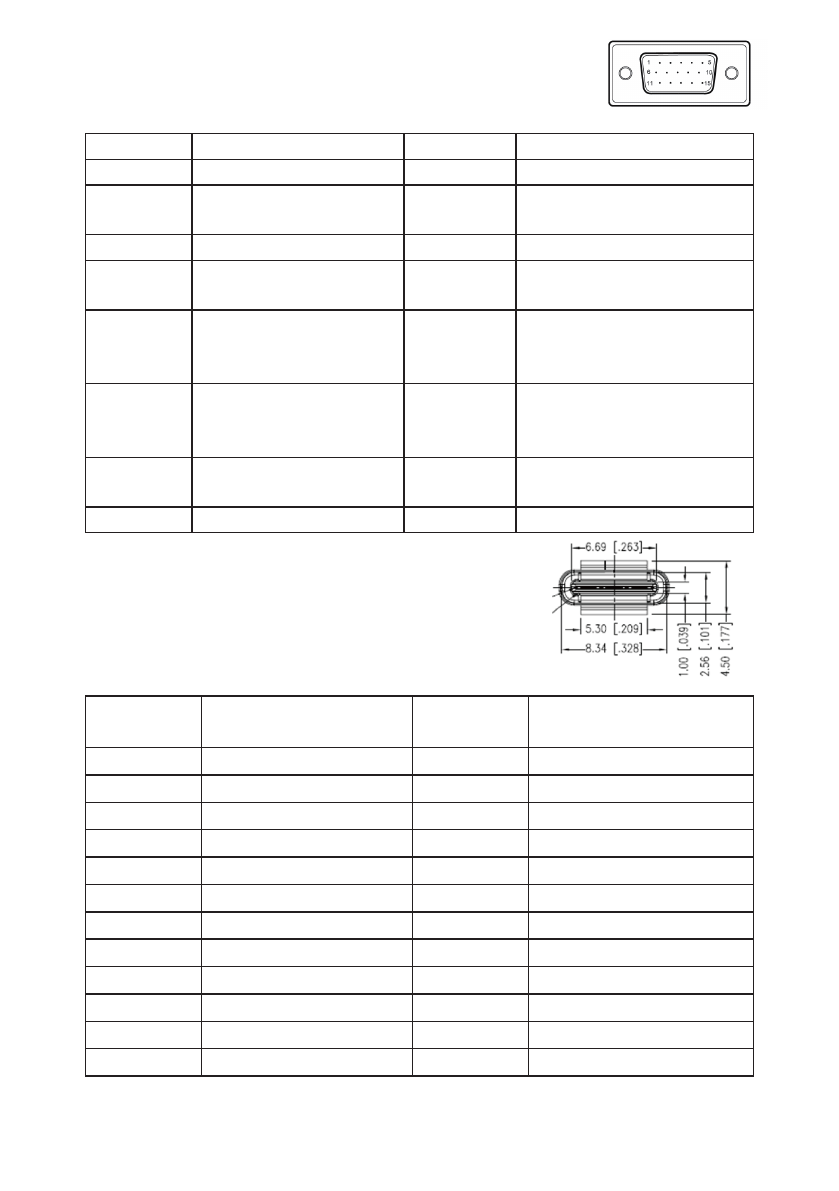

15-контактный сигнальный кабель для цветного дисплея*
Контакт
Назначение
Контакт
Назначение
1.
Красный
9.
+5 В
2.
Зеленый
10.
Земля логических
сигналов
3.
Синий
11.
Заземление монитора
4.
Заземление монитора
12.
Непрерывные данные
DDC
5.
Обратный канал DDC
13.
Строчный
синхронизирующий
сигнал
6.
Красный —
заземление
14.
Полевой
синхронизирующий
сигнал
7.
Зеленый —
заземление
15.
Непрерывные тактовые
импульсы DDC
8.
Синий — заземление
* Только для определенных моделей
24-контактный кабель USB Type C
№
КОНТАКТА Назначение сигналов
№
КОНТАКТА Назначение сигналов
A1
Земля
B12
Земля
A2
SSTXp1
B11
SSTXp1
A3
SSTXn1
B10
SSTXn1
A4
VBUS
B9
VBUS
A5
CC1
B8
CC1
A6
Dp1
B7
Dp1
A7
Dn1
B6
Dn1
A8
SBU1
B5
SBU1
A9
VBUS
B4
VBUS
A10
SSTXn2
B3
SSTXn2
A11
SSTXp2
B2
SSTXp2
A12
Земля
B1
Земля
* Только для определенных моделей
