8

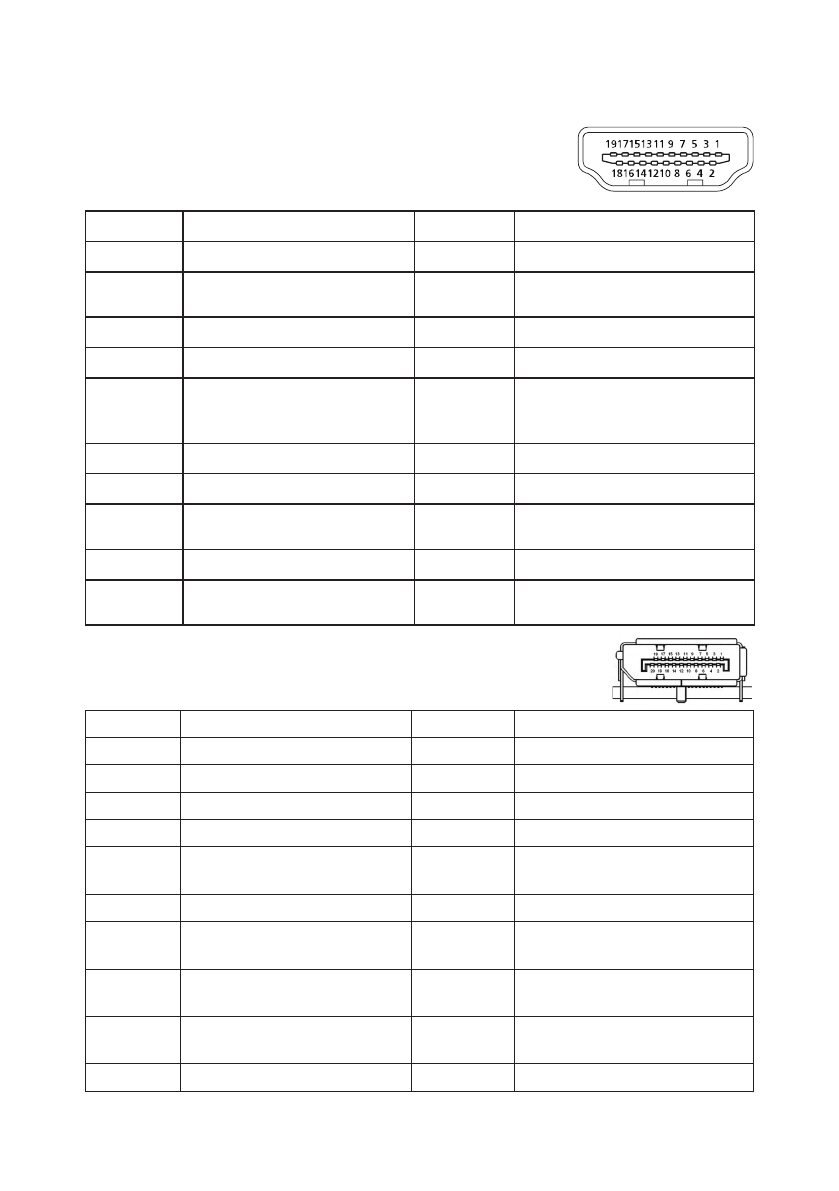

НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА
19-контактный сигнальный кабель цветного дисплея*
КОНТАКТ
Значение
КОНТАКТ
Значение
1.
Данные TMDS 2+
10.
Тактовая частота TMDS+
2.
Экран линии данных
TMDS 2
11.
Экран линии тактовой
частоты TMDS
3.
Данные TMDS 2-
12.
Тактовая частота TMDS-
4.
Данные TMDS 1+
13.
CEC
5.
Экран линии данных
TMDS 1
14.
Зарезервирован
(не используется на
устройстве)
6.
Данные TMDS 1-
15.
SCL
7.
Данные TMDS 0+
16.
SDA
8.
Экран линии данных
TMDS 0
17.
Заземление DDC/CEC
9.
Данные TMDS 0-
18.
Питание +5 B
19.
Быстрое определение
подключения
* Только для определенных моделей
20-контактный сигнальный кабель цветного дисплея*
КОНТАКТ
Описание
КОНТАКТ
Описание
1.
Линия 0 (плюс)
11.
Земля
2.
Земля
12.
Линия 3 (минус)
3.
Линия 0 (минус)
13.
Конфигурирование 1
4.
Линия 1 (плюс)
14.
Конфигурирование 2
5.
Земля
15.
Дополнительный канал
(минус)
6.
Линия 1 (минус)
16.
Земля
7.
Линия 2 (плюс)
17.
Дополнительный канал
(плюс)
8.
Земля
18.
Быстрое определение
подключения
9.
Линия 3 (минус)
19.
Обратный провод
питания DP
10.
Линия 3 (плюс)
20.
Питание DP
* Только для определенных моделей
