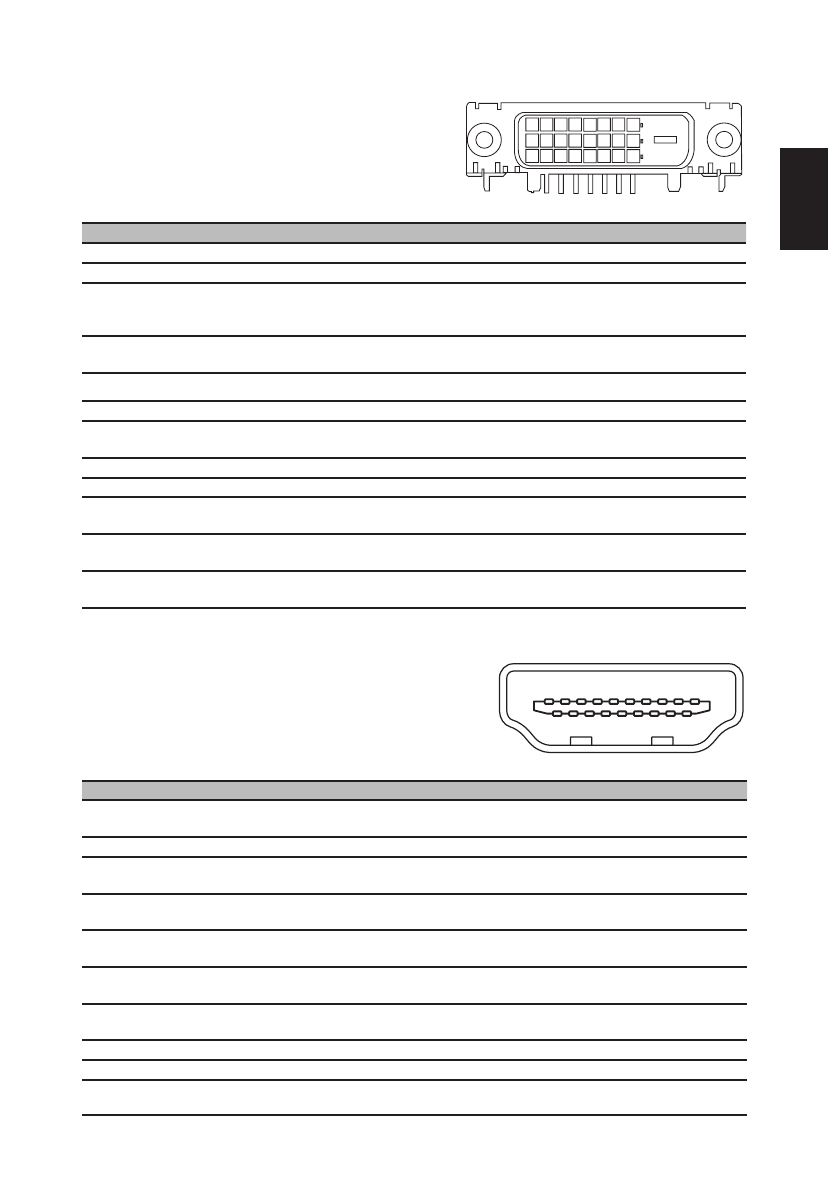

24-контактный сигнальный кабель цветного дисплея

КОНТАКТ № Описание

КОНТАКТ № Описание

1

Канал передачи данных TMDS 2+

13

NC

2

Канал передачи данных TMDS 2-

14

Питание +5 В

3

Экранированный канал передачи

данных TMDS 2/4»

15

GND (Общий провод для +5

В, построчная синхронизация,

покадровая синхронизация)

4

NC

16

Определение "горячего"

подключения

5

NC

17

Канал передачи данных DDC 0-

6

Синхронизация DDC

18

Канал передачи данных DDC 0+

7

Канал передачи данных DDC

19

Экранированный канал передачи

данных TMDS 0/5

8

NC

20

NC

9

Канал передачи данных TMDS 1-

21

NC

10

Канал передачи данных TMDS 1+

22

TMDS, синхронизация,

экранирование

11

Экранированный канал передачи

данных TMDS 1/3

23

Положительная синхронизация

DDC TMDC +

12

NC

24

Отрицательная синхронизация

DDC TMDC

19-контактный сигнальный кабель цветного дисплея

КОНТАКТ № Описание

КОНТАКТ № Описание

1

Канал передачи данных DDC 2+

2

Экранированный канал передачи

данных TMDS 2

3

Канал передачи данных DDC 2-

4

Канал передачи данных DDC 1+

5

Экранированный канал

передачи данных TMDS 1

6

Канал передачи данных DDC1-

7

Канал передачи данных DDC 0+

8

Экранированный канал передачи

данных TMDS 0

9

Канал передачи данных DDC 0-

10

Положительная синхронизация

DDC TMDC+

11

TMDS, синхронизация,

экранирование

12

Отрицательная синхронизация

DDC TMDC-

13

CEC

14

Зарезервировано (нормально

замкнутое состояние в устройстве)

15

SCL

16

SDA

17

Земля DDC/CEC

18

Питание +5 В

19

Определение "горячего"

подключения

11

13

15

17

19

9 7 5 3 1

2

6 4

8

10

14 12

16

18
