Канал данных дисплея (DDC)

Для облегчения процесса установки монитор готов к автоматическому подключению к

системе (plug-and-play), в том случае, если используемая система также поддерживает

протокол DDC. Протокол DDC (канал данных дисплея) - это протокол коммуникации,

посредством которого монитор автоматически информирует главную систему о своих

возможностях, например о тех разрешающих способностях, которые он поддерживает и

соответствующей синхронизации. Монитор поддерживает стандарт DDC2B.

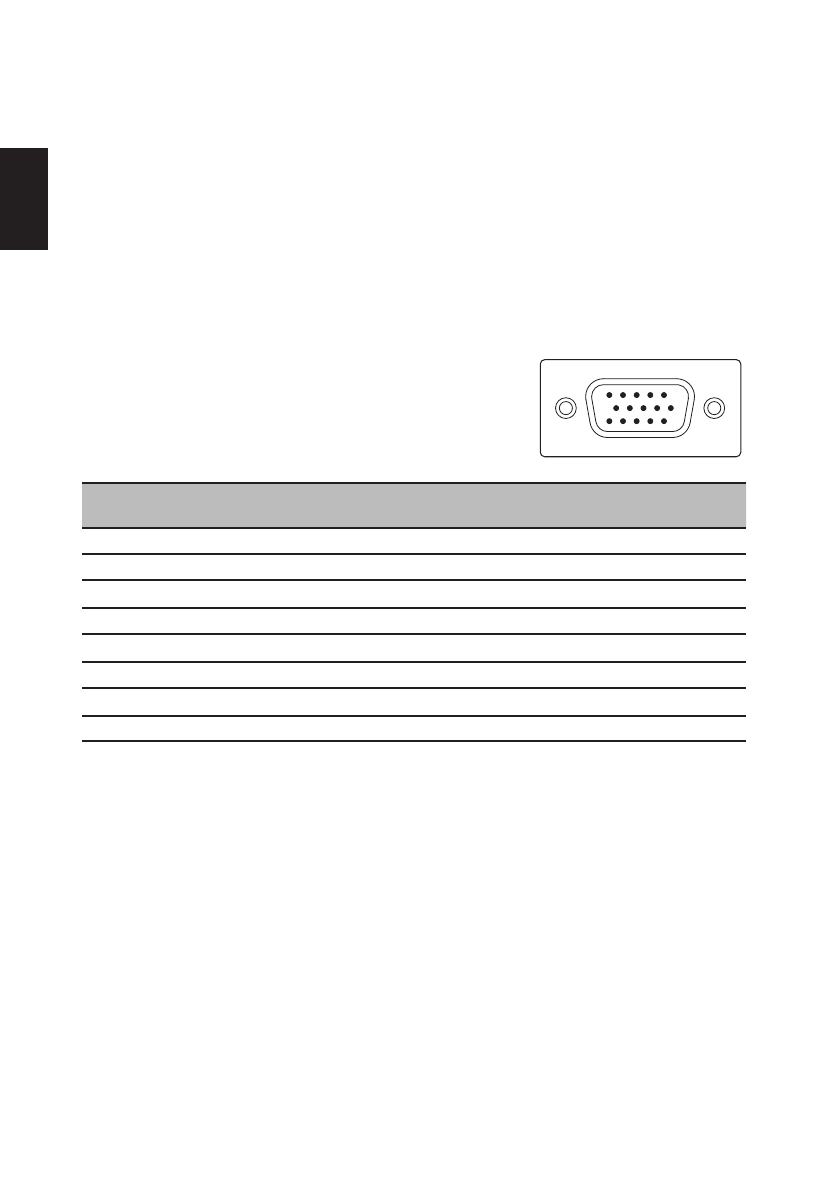

Назначение контактов коннектора

15-контактный сигнальный кабель цветного дисплея

КОНТАКТ

№

Описание

КОНТАКТ

№

Описание

1

Красный

9

+5 В

2

Зеленый

10

Логическое заземление

3

Синий

11

Заземление монитора

4

Заземление монитора

12

DDC-Serial Data

5

Общий провод DDC

13

Построчная синхронизация

6

Общий провод R

14

Покадровая синхронизация

7

Общий провод G

15

Синхронизация DDC-serial

8

Общий провод B

1

5

6

10

11

15
