PУCCKИЙ

- Rus-5 -

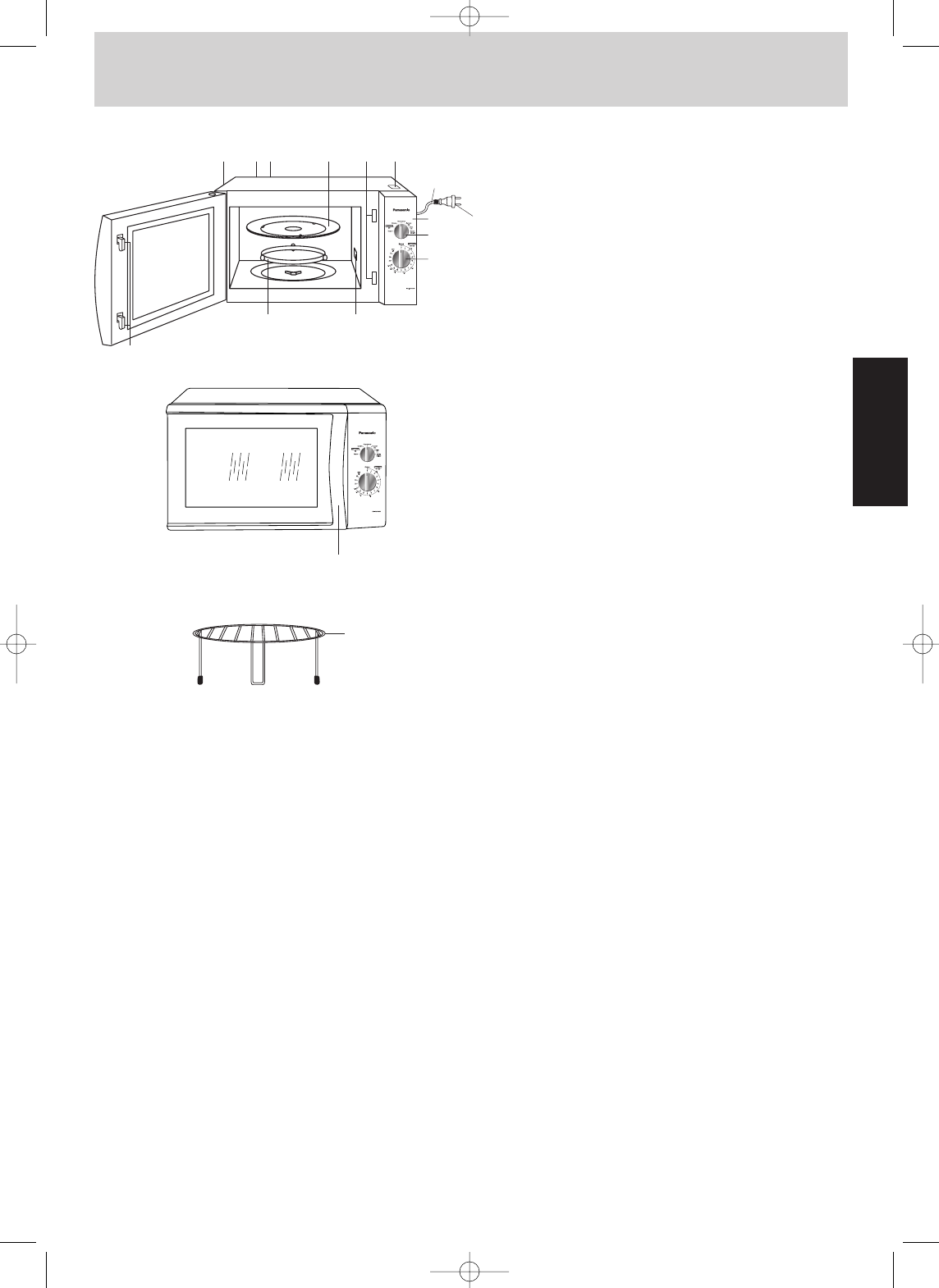

Принципиальная схема устройства

1

1

Смотровое окно печи

2

2

Система блокировки дверцы

3

3

Ручка открывания дверцы

Потяните на себя, чтобы открыть дверцу печи.
Если открыть дверцу во время приготовления
пищи, процесс готовки временно прекращается,
но ранее сделанные установки не отменяются.
Вы можете открыть дверцу в любой момент
приготовления пищи - это совершенно
безопасно в плане воздействия микроволн.

4

4

Панель управления

5

5

Стеклянный поворотный стол

а) Не включайте печь, если внутри не установле-

но роликовое кольцо и поворотный стол.

б) Используйте только специально предназначен-

ный для данной печи поворотный стол. Не за-
меняйте его какими-либо другими лотками.

в) Прежде чем мыть или чистить поворотный

стол, дайте ему остыть.

г) Не помещайте продукты непосредственно на

стеклянный поворотный стол. Пища должна го-
товиться в специальной посуде, предназначен-
ной для микроволновой печи, или на решетке,
которая ставится на поворотный стол.

д) Если пища или посуда на поворотном столе

касается стенок печи и препятствует
вращению, стол будет автоматически вращать-
ся в противоположном направлении. Это нор-
мально.

е) Поворотный стол может поворачиваться в раз-

ных направлениях.

6

6

Роликовое кольцо

а) Роликовое кольцо нужно регулярно чистить во

избежание дополнительных шумов во время
работы.

б) Роликовое кольцо и поворотный стол

используются только вместе.

7

7

Наклейка с идентификационным номером
модели

8

8

Вентиляционные отверстия

9

9

Ручка выбора Времени/Веса

0

0

Ручка выбора режима приготовления

-

-

Крышка

(не снимается)

=

=

Сетевой шнур

~

~

Сетевая вилка

!

!

Наклейка-предупреждение

@

@

Pешетка

Примечание:

Приведенная выше иллюстрация приведена только
для справки.

=

1

2

5

!

!

7

8

2

6

-

4

~

0

9

3

@
