Overview of Components
1
2
12
11
1
SPI Power
2
SPI Chip Select
3
Master In Slave Out
(SPI Data)
4
Master Out Slave In
(SPI Data)
5
Reserved
6
SPI Clock
7
Ground
8
SPI Reset
9
Reserved
10
No Pin
11
Reserved
12
Interrupt Request

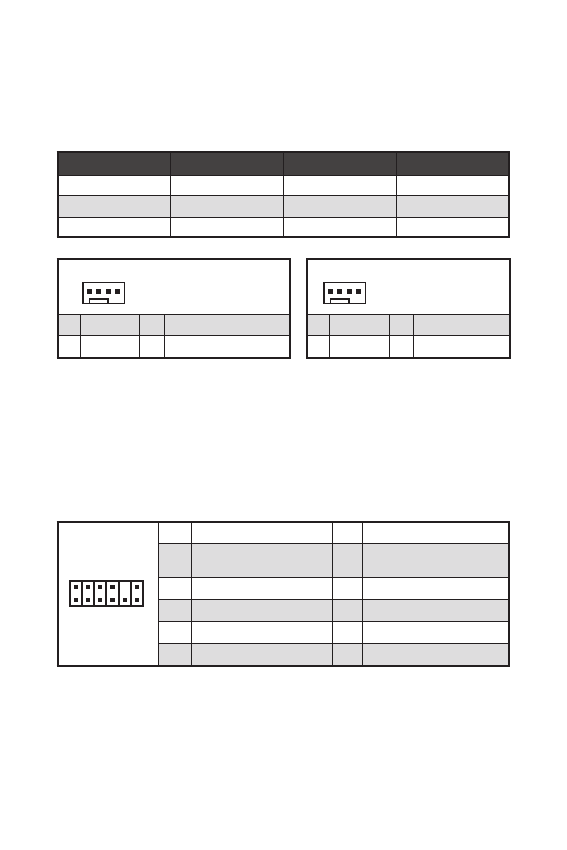

JTPM1: TPM Module Connector
This connector is for TPM (Trusted Platform Module). Please refer to the TPM
security platform manual for more details and usages.
CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Fan Connectors
Fan connectors can be classified as PWM (Pulse Width Modulation) Mode or DC
Mode. PWM Mode fan connectors provide constant 12V output and adjust fan speed
with speed control signal. DC Mode fan connectors control fan speed by changing
voltage.
⚠
Important
You can adjust fan speed in
BIOS > HARDWARE MONITOR.
1
PWM Mode pin definition
1
Ground
2
+12V
3
Sense
4 Speed Control Signal
Connector
Default fan mode
Max. current
Max. power
CPU_FAN1
PWM mode
2A
24W
PUMP_FAN1
PWM mode
3A
36W
SYS_FAN1~6
DC mode
1A
12W
1
DC Mode pin definition
1
Ground
2 Voltage Control
3
Sense
4
NC
Содержание
- 127 Безопасное использование продукции
- 128 Технические характеристики
- 134 Задняя панель портов ввода/ вывода
- 135 Таблица состояний индикатора порта LAN
- 136 Компоненты материнской платы
- 138 Слоты DIMM; Рекомендации по установке модулей памяти
- 141 JAUD1: Разъем аудио передней панели
- 145 JTBT1: Разъем для установки карты расширения
- 146 JTPM1: Разъем модуля ТРМ
- 147 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса; JDASH1: Разъем контроллера настройки
- 148 Сброс настроек BIOS до значений по умолчанию
- 149 Индикаторы отладки EZ; JRGB1: Разъем RGB LED
- 150 Установка ОС, драйверов и MSI Center; Установка Windows® 10; Установка драйверов; Инструкции по использованию MSI Center
- 151 Преимущества UEFI
- 152 Вход в настройки BIOS; Функциональные клавиши; Инструкции по настройке BIOS
- 153 Сброс BIOS; Обновление BIOS при помощи M-FLASH
- 154 Обновление BIOS при помощи MSI Center
