Übersicht der Komponenten

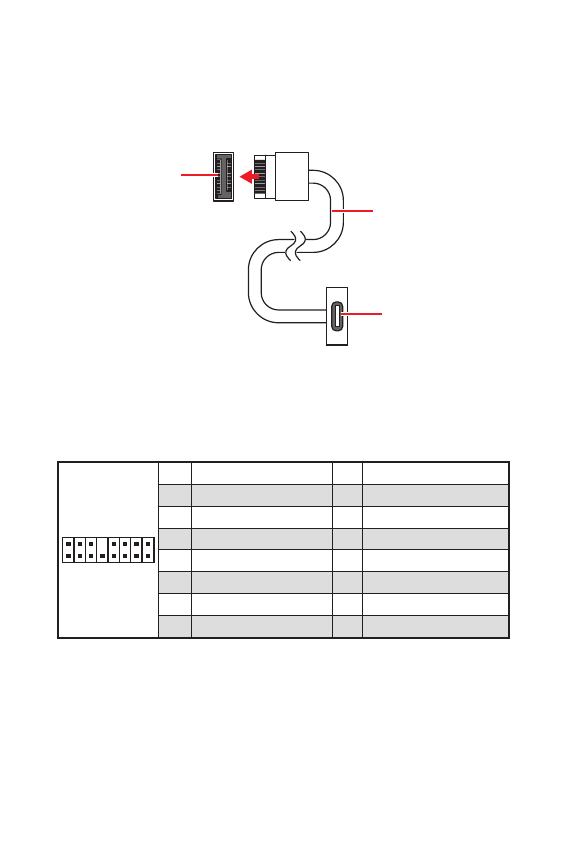

JUSB5: USB 3.2 Gen 2 Typ-C Anschluss
Mit diesem Anschluss können Sie den USB 3.2 Gen 2 10 Gbit/s Typ-C Anschluss
auf dem Frontpanel verbinden. Der Anschluss verfügt über ein besonders sicheres
Design. Wenn Sie das Kabel anschließen, müssen Sie es in der entsprechenden
Ausrichtung verbinden.
JUSB5
USB Typ-C Kabel
USB Typ-C Anschluss auf
dem Frontpanel
JTBT1: Anschluss für Thunderbolt-Erweiterungskarte
Mit diesem Anschluss können Sie eine Ein-/Ausgang der Thunderbolt-
Erweiterungskarte anschließen.
1
2
16
15
1
TBT_Force_PWR
2
TBT_S0IX_Entry_REQ
3
TBT_CIO_Plug_Event#
4
TBT_S0IX_Entry_ACK
5
SLP_S3#_TBT
6
TBT_PSON_Override_N
7
SLP_S5#_TBT
8
Net Name
9
Ground
10
SMBCLK_VSB
11
DG_PEWake
12
SMBDATA_VSB
13
TBT_RTD3_PWR_EN
14
Ground
15
TBT_Card_DET_R#
16
PD_IRQ#
